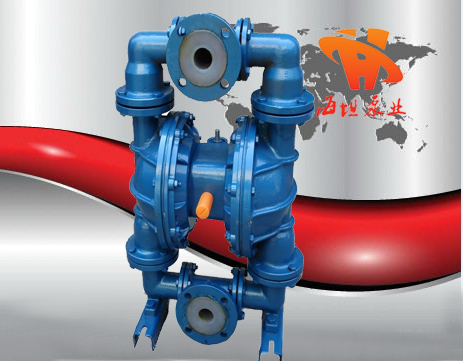

衬氟气动隔膜泵QBYF系列

衬氟气动隔膜泵QBYF系列

  • 质量稳定:全程质量监控,细致入微,全方位检测,保证产品质量!
  • 交货快捷:先进生产流水线,备货充足,常规产品全部仓库现货供应!
  • 专业定制:高级工程师专业选型报价,各种材质非标产品皆可洽谈定做!
销售热线 咨询价格 产品细节

【QBYF系列衬氟气动隔膜泵】产品:

【QBYF系列衬氟气动隔膜泵】产品简介:

QBYF系列衬氟气动隔膜泵是目前国内最新颖的一种采用压缩空气为动力源,通过气阀往复运动分配空气,带动隔膜挤压输送介质的容积式泵,该泵集杂质泵、自吸泵、泥浆泵、屏蔽泵、潜水泵等输送机械的优点。该系列产品以优质HT200铸铁为外壳,具有良好的物理性能,以聚四氟乙烯为内衬材料,可适用于除熔融态碱盐以外的任何酸、碱及各类有机溶剂,应用范围极其广泛系列泵具有结构美观,良好的物理抗性,经久耐用等特点,对于各种腐蚀性液体、带颗粒、高粘度、易挥发、易燃、易爆、剧毒的液体、陶瓷釉浆、果浆、胶水、油轮仓底油回收、临时倒罐等液体均能予以抽光吸尽,尤其可以解决叶片式泵的跑、冒、滴、漏及不允许空转等问题,该系列产品可利用普通干净的工业气或仪表气,在0.1公斤的低压下启动,在正常输送状况下节约用气量30%以上,是新一代的节能性泵种,具有良好的市场前景。其性能参数与德国的WLLDENPUMPS、美国的MARIOWPUMPS相近。

【QBYF系列衬氟气动隔膜泵】工作原理及设计特点:

    1、压缩空气为动力。
    2、是一种由膜片往复变形造成容积变化的容积泵,其工作原理近似于柱塞泵,由于隔膜泵工作原理的特点,因此隔膜泵具有以下特点:
    (1)泵不会过热:压缩空气作动力,在排气时是一个膨胀吸热的过程,气动泵工作时温度是降低的,无有害气体排出。
    (2)不会产生电火花:气动隔膜泵不用电力作动力,接地后又防止了静电火花
    (3)可以通过含颗粒液体:因为容积式工作且进口为球阀,所以不容易被堵。
    (4)对物料的剪切力极低:工作时是怎么吸进怎么吐出,所以对物料的搅动最小,适用于不稳定物质的输送
    (5)流量可调节,可以在物料出口处加装节流阀来调节流量。
    (6)具有自吸的功能。
    (7)可以空运行,而不会有危险。
    (8)可以潜水工作。
    (9)可以输送的流体极为广泛,从低粘度的到高粘度的,从腐蚀性得到粘稠的。
    (10)没有复杂的控制系统,没有电缆、保险丝等。
    (11)体积小、重量轻,便于移动。
    (12)无需润滑所以维修简便,不会由于滴漏污染工作环境。
    (13)泵始终能保持高效,不会因为磨损而降低。
    (14)百分之百的能量利用,当关闭出口,泵自动停机,设备移动、磨损、过载、发热
    (15)没有动密封,维修简便避免了泄漏。工作时无死点。

【QBYF系列衬氟气动隔膜泵】用途介绍:

  1、泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。
  2、泵吸油漆、树胶、颜料。
  3、粘合剂和胶水、全部种类可用泵吸取。
  4、各种瓦、瓷、砖器及陶器釉浆。
  5、油井钻好后,用泵吸沉积物及灌浆。
  6、泵吸各种乳剂和填料。
  7、泵吸各种污水。
  8、用泵为油轮,驳船清仓吸取仓内污水。
  9、啤酒花及发酵粉稀浆、糖浆、糖密。
  10、泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
  11、各种橡胶浆。
  12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
  13、各种剧毒、易燃、易挥发液体。
  14、各种强酸、强碱、强腐蚀液体。
  15、各种高温液体最高可耐150℃。
  16、作为各种固液体分离设备的前级送压装置。

【QBYF系列衬氟气动隔膜泵】性能参数:


【QBYF系列衬氟气动隔膜泵】工作原理:

在泵的两个对称工作腔中,各装有一块有弹性的隔膜,联杆将两块隔膜结成一体,压缩空气从泵的进气头进入配气阀 后,推动两个工作腔内的隔膜,驱使联杆联接的两块隔膜同步运动。与此同时,另一工作腔中的气体则从隔膜的背后排出泵外。一旦到达行程终点。配气机构则自动地将压缩空气引入另一个工作腔,推动隔膜朝相反方向运动,这样就形成了两个隔膜的同步往复运动。每个工作腔中设置有两个单向球阀,隔膜的往复运动,造成工作腔内容积的改变,迫使两个单向球阀交替地开启和关闭,从而将液体连续地吸入和排出。

【QBYF系列衬氟气动隔膜泵】操作注意事项:

(1)QBYF衬氟气动隔膜泵开停车负荷操作:气动隔膜泵是由变频电机驱动,若开停车负荷过大或过小、为尽量避免以上情况的出现,硬性规定开停车负荷都控制在30 %左右,并在仪表中设置使增减负荷都必须在一段时间内才能完成,有效的从工艺上做到了对变频器的维护。
(2)QBYF衬氟气动隔膜泵仪表空气及润滑油压力系统操作 气动隔膜泵的仪表空气和润滑油压力都与主电机设有联锁,推进液的注油、排油阀为气闭阀,要始终维持一定的空气压力,两阀的最小动作压力不低于0.4MPa ,所以仪表空气压力一般维持在015MPa以上,即使停泵后也不停仪表空气,以免推进液腔内的液体不够或过量,供给阀门的空气是经过过滤、油雾化的。气动隔膜泵在运行中,润滑油压力应不低于压力联锁值(0115MPa) ,且润滑油出口过滤器压差不能太大,润滑油流量窥镜内的钢球应处于上限位置,调节此流量时调节幅度不能太大,以免瞬间流量过大使压力下降太快引起联锁跳车。 通过以上工艺改进及对操作要点的熟练掌握,使气动隔膜泵运行时始终有一个稳定的工艺环境,运行一年多来,仅有一次因电气原因跳车,做到了长周期、安全高效运行。

声明:由于产品一直在更新,本文中所有文字、数据、图片均只适用于参考,QBYF系列衬氟气动隔膜泵性能参数、QBYF系列衬氟气动隔膜泵使用场合、QBYF系列衬氟气动隔膜泵材质要求、QBYF系列衬氟气动隔膜泵结构、QBYF系列衬氟气动隔膜泵安装尺寸以及QBYF系列衬氟气动隔膜泵的价格等详情,我们一定会尽心尽力为您提供优质的服务。
