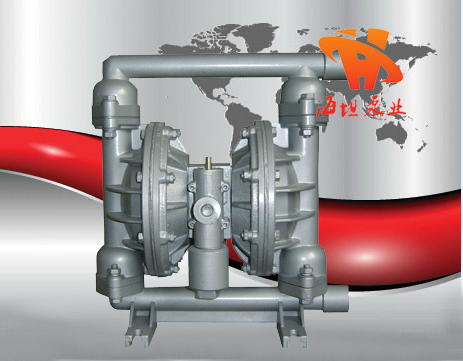

不锈钢气动隔膜泵QBY系列

不锈钢气动隔膜泵QBY系列

  • 质量稳定:全程质量监控,细致入微,全方位检测,保证产品质量!
  • 交货快捷:先进生产流水线,备货充足,常规产品全部仓库现货供应!
  • 专业定制:高级工程师专业选型报价,各种材质非标产品皆可洽谈定做!
销售热线 咨询价格 产品细节

【QBY系列不锈钢气动隔膜泵】产品:

【QBY系列不锈钢气动隔膜泵】产品介绍:

海坦泵业生产的QBY系列气动隔膜泵是一种新型输送机械,是目前国内*新颖的一种泵类。隔膜泵是一种容积式泵,采用压缩空气为动力源,它集自吸泵、屏蔽泵、杂质泵、潜水泵等多种泵的优点与一身。对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。
本厂目前已形成系列化生产,共有八种规格直径:Φ10mm(3/8'')、Φ15mm(1/2'')、Φ25mm(1'')、Φ40mm(3/2'')、Φ50mm(2'')、Φ65mm(5/2'')、Φ80mm(3'')、Φ100mm(4'')。三种材质、铝合金、铸铁、不锈钢。隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯。以满足不同用户的需要。
该泵以被国内石油、化工、电子、陶瓷、纺织系统单位广泛采用,安装在各种特殊场合,用来抽送各种常规泵不能抽吸的介质,均取得了满意的效果。

【QBY系列不锈钢气动隔膜泵】型号意义:

【QBY系列不锈钢气动隔膜泵】主要特点:

1、无轴封、无泄漏、流道宽敞,所以输送含颗粒,高粘度(粘度可达1万厘泊),易挥发和腐蚀性介质时,不会造成环境污染和危害人身安全。
2、无旋转部件,通过性能好,允许通过*大颗粒直径达10mm。液体无剪切流动,泵自身部件磨损小。对输送物损伤小,可输送污泥和生命体如小鱼苗之类。
3、不需灌引水,自吸能力强,吸程高达7m,长时间干呼吸,对泵不损坏。一旦超负荷,泵便会自动停机,负荷恢复正常时,能自动启动运行,具有自我保护功能(电动泵无此功能)。
4、气动泵扬程达50m,电动泵达30m,出口压力*大可达0.6mpa。扬程、流量可通过气阀开度实现无级调节,气压调节在1-7kgf/cm2之间。电动泵无此功能,进口需装调节阀控制。
5、气动泵可以浸没在介质中工作,无电源通过,安全可靠(电动泵无此性能)。
6、气动泵不需电源,更适合易燃、易爆场合的介质输送。

【QBY系列不锈钢气动隔膜泵】技术参数:

流量:0-30m3/h;
扬程:0-50m;
口径:10-100mm;
温度:-15-+120℃;
压力:0.1-0.7MPa;
自吸高度:5-7m。

【QBY系列不锈钢气动隔膜泵】工作原理:

QBY气动隔膜泵有两个对称的工作腔,各装有一块弹性隔膜,连杆轴将两块隔膜联接,当压缩空气由进气接头经配气阀进入A工作腔推动隔膜,该腔进口球阀关闭,出口球阀打开,液体排出,于此同时,B腔隔膜由连杆轴驱动背面气体排入大气,出口球阀关闭,进口球阀打开,液体被吸入(见图A)。当行程到达终点,配气阀将气体导入B工作时,情况同前述相反,B腔排出液体,A腔吸入液体。如此反复,泵不断吸入排出液体。

【QBY系列不锈钢气动隔膜泵】型谱图:

【QBY系列不锈钢气动隔膜泵】应用实例:

1、油罐清底,尽管有垫水法抽油,也不能保证将油抽净,表面总要剩下至少3-5mm厚的油层。以5000m3油罐为例,每次大约损耗1-1.5t油。对于有低位脱水槽的油罐,虽可将剩下的油和水排放到含油污水处理场回收,但是挥发的油品在输送过程中大都挥发殆尽,且污染环境。
2、临时倒罐、装卸车和油品采样,炼油生产调度过程中,油品经常要临时倒罐、装车和对油罐中油品采样检验。或者为了不至于污染正常的管线时,用隔膜泵接临时管线可以迅速方便地完成此项任务。
3、油轮仓底油回收一条3000t的油轮用固定螺杆泵卸油,仓库隔板之间至少要剩余50t油,若用排量较大的隔膜泵,可以收到很好的效果。
4、瓦斯、硫化氢残液的输送炼油厂火炬底部的瓦斯残液和含硫水,需要集中排放和处理,否则会形成酸性腐蚀设备。
5、陶瓷行业:用该泵抽吸釉浆,并可用于向压滤机送压。
6、下水井、暗沟排除渍水、污油在下水井管道,阀门及暗沟检修时,需要排除渍水和污油。用潜水泵虽可抽尽溃水,但往往这些地方都远离电源,很不方便。使用隔膜泵则可采用压縮气瓶作动力,回收污油,排泄溃水。
7、污水处理场和污泥池的清扫污水处理场的污泥池,常常聚积大量的油泥和淤沙,需要清扫,采用隔膜泵抽吸灵活、方便省工、省力、省时。
8、液化气泵房和化验室排渍水,由于这些地方地势较低,又是一级防火区,采用隔膜泵排渍水比较安全,比用水抽子、汽抽子效率高出好多倍。
9.此外,此泵应用于环烷酸精制转料,装车亚硫酸纳液体输送,苯类原料装卸车等方面都有它自己的优势。

【QBY系列不锈钢气动隔膜泵】配件介绍:



橡胶隔膜以天然橡胶模压而成,橡胶内加入人造添加剂以提高隔膜的抗化学性和弯曲性能。在压模橡胶隔膜时,橡胶内安置了一种尼龙编织网以分散应力从而强化隔膜。
氯丁橡胶(Neoprene)……应用于无腐蚀液体的廉价普通膈膜。
丁晴橡胶(Buna-U)……石油/油基液体用廉价膈膜。
三元橡胶(3 Dollars Rubber)……在极低温条件下有好的弯曲寿命。
氟化橡胶(Viton)……在极高温条件下有好的弯曲寿命,用以输送芳香族或氯化烃及酸性液体。
聚四氟乙烯F46 (特氟隆 Teflon)
特氟隆是一种被认为*具化学稳定性的人工合成材料。海坦泵业制造的专利特氟隆隔膜带加强肋来控制隔膜的弯曲形状从而延长其寿命。利用这种特氟隆隔膜的革新提高了费用效能, 同时极大地扩展隔膜泵的应用范围。特氟隆不是弹性物质,没有弹性,因此有一个支撑隔膜来提供支撑和延长寿命。


【QBY系列不锈钢气动隔膜泵】性能参数:

【QBY系列不锈钢气动隔膜泵】安装连接方式:



【QBY系列不锈钢气动隔膜泵】安装示意图:

【QBY系列不锈钢气动隔膜泵】操作注意事项:

(1)气动隔膜泵开停车负荷操作:气动隔膜泵是由变频电机驱动,若开停车负荷过大或过小、为尽量避免以上情况的出现,硬性规定开停车负荷都控制在30 %左右,并在仪表中设置使增减负荷都必须在一段时间内才能完成,有效的从工艺上做到了对变频器的维护。

(2)气动隔膜泵仪表空气及润滑油压力系统操作  气动隔膜泵的仪表空气和润滑油压力都与主电机设有联锁,推进液的注油、排油阀为气闭阀,要始终维持一定的空气压力,两阀的*小动作压力不低于0.4MPa ,所以仪表空气压力一般维持在015MPa以上,即使停泵后也不停仪表空气,以免推进液腔内的液体不够或过量,供给阀门的空气是经过过滤、油雾化的。气动隔膜泵在运行中,润滑油压力应不低于压力联锁值(0115MPa) ,且润滑油出口过滤器压差不能太大,润滑油流量窥镜内的钢球应处于上限位置,调节此流量时调节幅度不能太大,以免瞬间流量过大使压力下降太快引起联锁跳车。 通过以上工艺改进及对操作要点的熟练掌握,使气动隔膜泵运行时始终有一个稳定的工艺环境,运行一年多来,仅有一次因电气原因跳车,做到了长周期、安全高效运行。

声明:由于产品一直在更新,本文中所有文字、数据、图片均只适用于参考,QBY系列不锈钢气动隔膜泵性能参数、QBY系列不锈钢气动隔膜泵使用场合、QBY系列不锈钢气动隔膜泵材质要求、QBY系列不锈钢气动隔膜泵结构、QBY系列不锈钢气动隔膜泵安装尺寸以及QBY系列不锈钢气动隔膜泵的价格等详情,我们一定会尽心尽力为您提供优质的服务。
