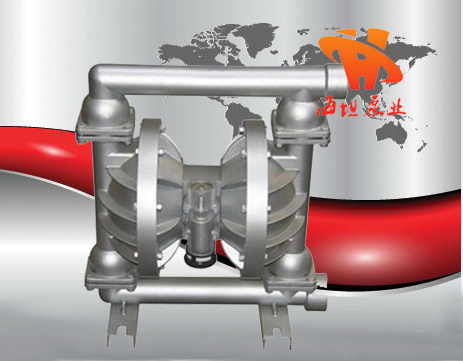

铝合金气动隔膜泵QBY系列

铝合金气动隔膜泵QBY系列

  • 质量稳定:全程质量监控,细致入微,全方位检测,保证产品质量!
  • 交货快捷:先进生产流水线,备货充足,常规产品全部仓库现货供应!
  • 专业定制:高级工程师专业选型报价,各种材质非标产品皆可洽谈定做!
销售热线 咨询价格 产品细节

【QBY系列铝合金气动隔膜泵】产品:

【QBY系列铝合金气动隔膜泵】产品概述:

QBY铝合金气动隔膜泵是目前国内*新颖的一种泵,对于各种腐蚀性液体,带颗粒、高粘度、易挥发、易燃、易爆、剧毒的液体、陶瓷釉浆、果浆、胶水、油轮仓库油回收、临时倒罐等液体均能予以抽光吸尽。泵体过流部件材质采用不锈钢、铝合金、铸铁、工程塑料、衬氟塑料(特氟龙),隔膜根据不同液体分别采用丁晴橡胶、氟橡胶、氯丁橡胶、聚四氟乙烯及聚全氟乙丙烯(F46)。
QBY铝合金气动隔膜泵,采用压缩空气,蒸汽,工业废气为动力源,吸程7m,扬程0-50m,流量0.8-40 m3/h无级可调

【QBY系列铝合金气动隔膜泵】产品特点:

1.不需灌引水,吸程高达7m,扬程达50m,出口压力≥6kgf/c㎡。
流动宽蔽,通过性能好,允许通过QBY气动隔膜泵既能抽送流动的液体,又能输送一些不易流动的介质,具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。
2.*大颗粒,直径达10mm抽送泥浆、杂质时,对泵磨损甚微。
3.扬程、流量可通过气阀开度实现无级调节。(气压调节在1-7kg/c㎡之间)。
4.该泵无旋转部件,没有轴封隔膜将抽送的介质与泵的运动部件,工作介质完全隔开,所输送的介质不会向外泄漏。所以抽送有毒,易挥发或腐蚀性介质时,不会造成环境污染和危害人身安全。
5.不必用电,在易燃、易爆场所使用安全可靠。
6.可以浸没在介质中工作。
7.使用方便、工作可靠、开停泵只需简单地打开和关闭气体阀门,即使由于意外情况而长时间地无介质运行或突然停机,泵也不会因此而损坏,一旦超负荷,泵便会自动停机,具有自我保护性能,当负荷恢复正常以后,又能自动启动运行。
8.结构简单、易损件少,该泵结构简单、安装、维修方便,泵输送的介质不会接触到配气阀,联杆等运动部件,不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降。
9. 可输送较粘的液体。(粘度在1万厘泊以下)
10.本泵无须用油润滑,即使空转,对泵也无任何影响。这是该泵一大特点。

【QBY系列铝合金气动隔膜泵】典型应用例:

    流体卸料
    化学药剂排空
    陶瓷釉料供给
    排水及蝶水池排空
    废水输送
    液体分装
    机械切削剂
    粘着剂及密封胶,油漆,油墨
    循环系统

【QBY系列铝合金气动隔膜泵】QBY-10/15技术资料:

     *大空气消耗量: 0.3m3/min
    *大供气压力: 7kgf/cm2
    流量:0.8m3/h
      *高扬程:50m
    泵浦出口压力:6kgf/cm2
    每一循环流量
    *大自吸能力:5.48m
    *大容许颗粒:1.2mm
    *高工作温度:120℃
               Teflon膜片型可达93.3℃
    气体入口尺寸:3/4npt(f)
    液体入口尺寸:1/2"NPT     15mm
    液体出口尺寸:1/2"NPT     15mm
    接液部泵体零件材质:铝合金
      接液部膜片零件材质:丁晴、氯丁橡胶、氟橡胶、聚四氟乙烯、特氟龙PTFE
    非接液外部零件:铝合金
    包装:出口纸箱    包装尺寸:0.25×0.25×0.18
    净量:4.5kg

【QBY系列铝合金气动隔膜泵】QBY-25技术资料:

     *大空气消耗量: 0.6m3/min
    *大供气压力: 7kgf/cm2
    流量:2.4m3/h
      *高扬程:50m
    泵浦出口压力:6 kgf/cm2
    每一循环流量
    *大自吸能力:7m
    *大容许颗粒:2.5mm
    *高工作温度:120℃
               Teflon膜片型可达93.3℃
    气体入口尺寸:1/2npt(f)
    液体入口尺寸:1"NPT       25mm
    液体出口尺寸:1"NPT       25mm
    接液部泵体零件材质: 铝合金
      接液部膜片零件材质:丁晴、氯丁橡胶、氟橡胶、聚四氟乙烯、特氟龙PTFE
    非接液外部零件:铝合金
    包装:木箱       包装尺寸:0.43×0.33×0.50
    净量:14.5kg

【QBY系列铝合金气动隔膜泵】QBY-40技术资料:

      *大空气消耗量:0.6m3/min
    *大供气压力:7kgf/cm2
    流量:8m3/h
      *高扬程:50m
    泵浦出口压力:6 kgf/cm2
    每一循环流量
    *大自吸能力:7m
    *大容许颗粒:4.5mm
    *高工作温度:120 ℃
               Teflon膜片型可达93.3℃
    气体入口尺寸:1/2npt(f)
    液体入口尺寸:1.5"NPT       40mm
    液体出口尺寸:1.5"NPT       40mm
    接液部泵体零件材质: 铝合金
      接液部膜片零件材质:丁晴、氯丁橡胶、氟橡胶、聚四氟乙烯、特氟龙PTFE
    非接液外部零件:铝合金
    包装:木箱       包装尺寸:0.43×0.33×0.50
    净量:14.5kg

【QBY系列铝合金气动隔膜泵】QBY-50技术资料:

      *大空气消耗量: 0.9 m3/min
    *大供气压力: 7 kgf/cm2
    流量:12m3/h
      *高扬程:50m
    泵浦出口压力:6 kgf/cm2
    每一循环流量
    *大自吸能力:7m
    *大容许颗粒:8mm
    *高工作温度:120℃
               Teflon膜片型可达93.3℃
    气体入口尺寸:1/2npt(f)
    液体入口尺寸:2"NPT       50mm
    液体出口尺寸:2"NPT       50mm
    接液部泵体零件材质:铝合金
      接液部膜片零件材质:丁晴、氯丁橡胶、氟橡胶、聚四氟乙烯、特氟龙PTFE
    非接液外部零件:铝合金
    包装:木箱       包装尺寸:0.68×0.45×0.94
    净量:42kg

【QBY系列铝合金气动隔膜泵】QBY-80技术资料:

      *大空气消耗量: 1.5 m3/min
    *大供气压力: 7 kgf/cm2
    流量:24m3/h
      *高扬程:50m
    泵浦出口压力:6 kgf/cm2
    每一循环流量
    *大自吸能力:7m
    *大容许颗粒:10mm
    *高工作温度:120℃
               Teflon膜片型可达93.3℃
    气体入口尺寸:1/2npt(f)
    液体入口尺寸:3"NPT       80mm
    液体出口尺寸:3"NPT       80mm
    接液部泵体零件材质: 铝合金
      接液部膜片零件材质:丁晴、氯丁橡胶、氟橡胶、聚四氟乙烯、特氟龙PTFE
    非接液外部零件:铝合金
    包装:木箱       包装尺寸:0.70×0.54×1.2
    净量:77

【QBY系列铝合金气动隔膜泵】工作原理:

在气动铝合金隔膜泵的两个对称工作腔中,各装有一块有弹性的隔膜6,联杆将两块隔膜结成一体,压缩空气从泵的进气接头1进入配气阀 3后,推动两个工作腔内的隔膜,驱使联杆联接的两块隔膜同步运动。与此同时,另一工作腔中的气体则从隔膜的背后排出泵外。一旦到达行程终点。配气机构则自动地将压缩空气引入另一个工作腔,推动隔膜朝相反方向运动,这样就形成了两个隔膜的同步往复运动。每个工作腔中设置有两个单向球阀4,隔膜的往复运动,造成工作腔内容积的改变,迫使两个单向球阀交替地开启和关闭,从而将液体连续地吸入和排出

声明:由于产品一直在更新,本文中所有文字、数据、图片均只适用于参考,QBY系列铝合金气动隔膜泵性能参数、QBY系列铝合金气动隔膜泵使用场合、QBY系列铝合金气动隔膜泵材质要求、QBY系列铝合金气动隔膜泵结构、QBY系列铝合金气动隔膜泵安装尺寸以及QBY系列铝合金气动隔膜泵的价格等详情,我们一定会尽心尽力为您提供优质的服务。
