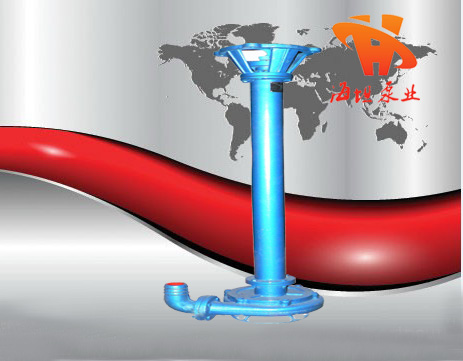

立式泥浆泵NL系列

立式泥浆泵NL系列
产品名称:立式泥浆泵NL系列
产品型号:NL系列
所属系列:立式泥浆泵 不锈钢泥浆泵 立式液下泵
最新报价:0.0000
更新时间:2007-03-06
上一个产品:125WFB-B3立式无密封自控自吸泵
下一个产品:J41H法兰式截止阀

立式泥浆泵NL系列产品详细资料

【NL系列立式泥浆泵】产品:

【NL系列立式泥浆泵】产品简介:

NL系列泥浆泵系单级单吸立式离心泵,主要部件有蜗壳、叶轮、泵座、泵壳、支撑筒、电机座、电动机等组成。蜗壳、泵座、电机座、叶轮螺母是生铁铸造、耐腐性、耐腐蚀性较好,加工工艺方便。
叶轮为三片单园弦弯叶,选用半封闭叶轮,并采用可锻铸铁、所以强度高,耐腐蚀;加工方便,通过性好,效率高。
    为了减轻重量和减少车削量、泵轴是优质碳素钢冷拉园钢制造。
    泵座中装有四只骨架油封和轴套,防止轴磨损,延长轴的使用寿命。
    NL系列泥浆泵可垂直或倾斜使用,占地面积小,蜗壳需埋在工作介质中工作,容易启动,不需弓I水,旋转方向应从电机尾部看是顺时针方向工作。
    总机长度备有各种规格,以便使用单位根据用途因地制宜地选用。

【NL系列立式泥浆泵】型号意义:

【NL系列立式泥浆泵】主要用途:

     1、NL系列多用液下泵系单级单吸离心泵,使用于矿山、造纸、印染、环保、石墨、云母、黄金、陶瓷、炼油、石油、化工、农场、盐场、碘场、染化、酿酒、食品、化肥、焦化选厂、建筑、大理石厂、金矿、泥浆、流沙、泥塘、污塘、污浊液送吸浓浆稠液、装料及悬浮物质的污水作业,也可作煤矿排水及含有泥块的流体。
2、若与高压水泵,水枪配合,组成水力机械化土方工程机组,就可用作于土地平整,河道与池塘的疏浚、凿开等小型水利工程的挖方与输方,以及城市的防空工程,以下工程。
3、养鱼用作带水清塘、鱼池增氧等

【NL系列立式泥浆泵】性能参数:

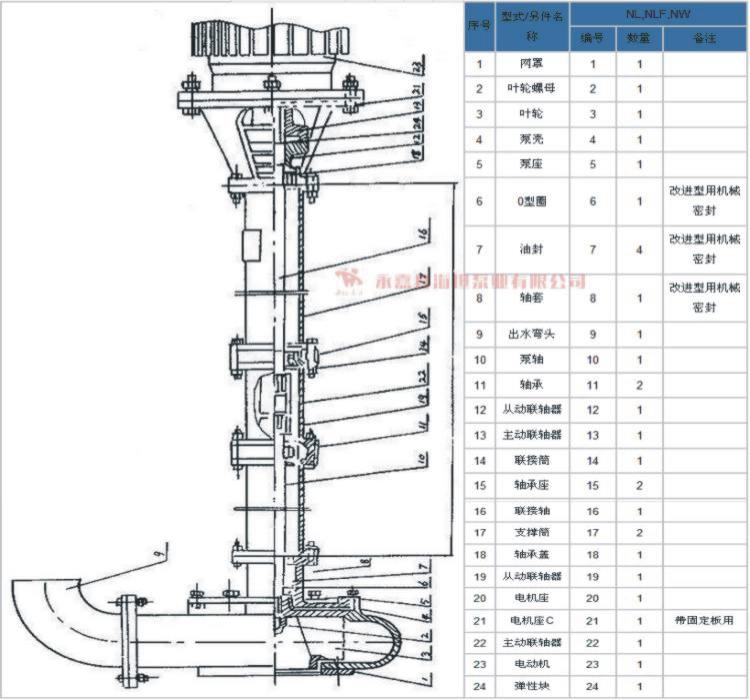

【NL系列立式泥浆泵】结构图:

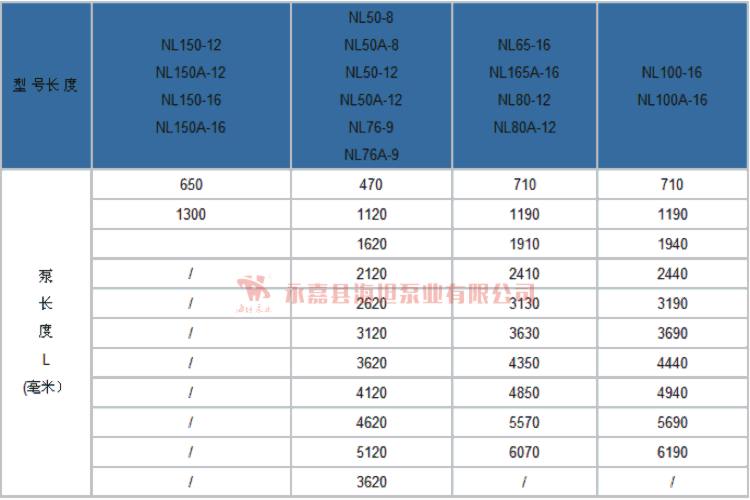

【NL系列立式泥浆泵】泵长度规格:



【NL系列立式泥浆泵】安装示意图:

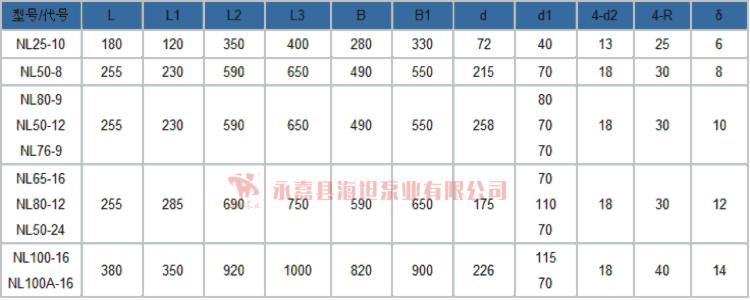

【NL系列立式泥浆泵】安装盘尺寸图:

【NL系列立式泥浆泵】安装与拆卸:

(一)、拆卸
1、拆卸电钭或面定板,出水管。
2、拆卸蜗壳和叶轮蝶每,轻擴叶轮背面,拆键叶轮。
3、拆凼从动半联轴器,再拆卸键、然后把电机座拆卸,与支撑筒分离。
4、拆卸泵座与支撑筒螺栓,使其分幵。
5、从轴上拆卸轴套与轴承。
(二)、安装
1、对所有零件进行检査是否有缺损,所有纸垫两面都要涂一层簿黄油,在轴承内加上三分之二黄油。
2、骨架油封必须注满黄油后放入泵座,再装上轴承。
3、轴套内装上0型密封圈后涂上黄油。
4、把承装在电机座上,放上纸垫,挡油圈,装上轴与支撑筒用螺钉固定。
5、放上纸垫,装上轴承、轴套、键、泵座和叶轮,旋紧叶轮螺母后用手旋转叶轮,转动灵活即可。
6、放上纸垫装上泵壳,用螺钉固定并装上滤网。然后再用手拔动叶轮,转动灵活即可。
7、泵轴上装上键和从动联轴器,在电机轴上装上键与主动联轴器,然后将电机与电机座螺栓固定。装好后要求与主动联轴器与从动联轴器之间轴向间隙应为1~1.5毫米。

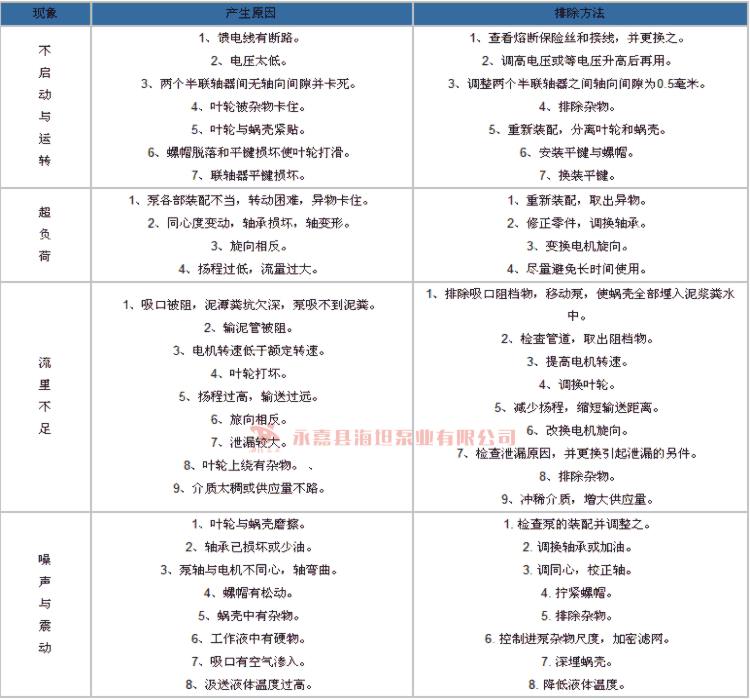

【NL系列立式泥浆泵】故障原因及排除方法:



声明:由于产品一直在更新,本文中所有文字、数据、图片均只适用于参考,NL系列立式泥浆泵性能参数、NL系列立式泥浆泵使用场合、NL系列立式泥浆泵材质要求、NL系列立式泥浆泵结构、NL系列立式泥浆泵安装尺寸以及NL系列立式泥浆泵的价格等详情,我们一定会尽心尽力为您提供优质的服务。
