你的位置:网站首页 >> 产品中心 >> 离心泵>> BA型清水泵
BA型清水泵

BA型清水泵

  • 质量稳定:全程质量监控,细致入微,全方位检测,保证产品质量!
  • 交货快捷:先进生产流水线,备货充足,常规产品全部仓库现货供应!
  • 专业定制:高级工程师专业选型报价,各种材质非标产品皆可洽谈定做!
销售热线 咨询价格 产品细节

BA(2BA-6)型清水泵产品概述:

2BA-6清水泵 BA型清水泵系列单级单吸悬臂式离心泵,供吸送清水及物理化学性质类似于水的液体之用。本泵液体的*高温度不得超过80℃,适合于工厂、矿山、城市给水和农田灌溉等用。
 BA型清水泵产品特点:
BA型清水泵依靠高速旋转的叶轮,液体在惯性离心力作用下获得了能量以提高了压强。水泵在工作前,泵体和进水管必须罐满水,防止气蚀现象发生。当叶轮快速转动时,叶片促使水很快旋转,旋转着的水在离心力的作用下从叶轮中飞去,泵内的水被抛出后,叶轮的中心部分形成真空区域。水原的水在大气压力(或水压)的作用下通过管网压到了进水管内。这样循环不已,就可以实现连续抽水。

BA型清水泵型号意义:

例如:4 BA - 12 A
   4 - 吸水口直径25除(即该泵吸水口叶径为100毫米)
   BA - 单级单吸悬臂式离心清水泵
   12 - 比转数被10除(即该泵比转数为120)
   A - 表示该泵更换了不同外径的叶轮

BA型卧式离心泵产品结构:

1

泵体

6

填料

11

单列向心球轴承

16

挡套

21

密封环

2

泵盖

7

填料压盖

12

定位套

17

22

螺钉

3

叶轮

8

挡水圈

13

油标

18

联轴器

23

叶轮螺母

4

9

轴承端盖

14

挡油圈

19

小圆螺母止退垫圈

24

外舌止退垫圈

5

托架

i0

挡油圈甲

15

螺栓

20

小圆螺母

25

四方螺塞

BA型离心泵结构特点:

 BA型泵的主要另件有:泵体(1);泵盖(2)‘叶轮(3);轴(4);和托架(5)。泵的吐出口与泵的轴线成垂直方向,并可根据安装使用条件与泵体共同旋转90。,180。和270。角。本型泵由电机通过弹性联轴器直接转动,或通过皮带传动装置进行转动。
    图1表示BA型水泵的纵剖面结构图,轴的两端以单列向心球轴承支承,用稀油润滑。
    图2代表l 6种BA型泵的外形图,图3是BA型泵的安装图,BA型泵的外形尺寸和安装尺寸附列于后面。
    泵体(1)为铸铁制成,其内制有逐渐扩散至泵的吐出口成涡形的流道,出口法兰上钻有安装压力表的管螺孔。
    泵盖(2)为铸铁制成,流道为收缩形,与泵体间垫有纸垫,进水口法兰上钻有安装真空表的管螺孔。
    叶轮(3)为铸铁制成,是单侧进水,内有成曲面的叶片,在靠近轴孔处,钻有几个
孔,以平衡轴向力,但11/2BA-6,2BA-6,2 BA-9,3BA-9,3BA-13,4BA-1 8,4BA-2 5,叶轮没有钻孔,依靠轴承承受轴向力,制造时,经过静平衡试验。
    轴(4)由优质炭素钢制成,一端固定叶轮,工作时轴装配在托架内的球轴承内转动。
    托架(5)为铸铁制成,以稀油润滑的托架有油室,油面应常以油标尺来测量油位。
    填料起着密封的作用,防止空气透入和大量液体渗出,填料密封由填料室,填料压盖,填料环,铅粉油浸石棉绳构成。少量高压液体通过泵体内的串水孔流入填料室中,起水封作用。填料的松紧程度必须适当,不可太紧,也不可太松,以液体能一滴一滴渗出为准,填料太紧,轴易发热,同时耗费功率,填料太松,液体渗漏大,降低水泵效率,填料内如渗水过多,应按时填加或更换填料。

BA清水泵产品性能表:

BA清水泵产品性能表1


型    号


TYPE
  扬程
Head
H
(m)
转速
Speed
n
(r/min)
 必需汽
蚀余量
NPSHr
(m)
效率
Effici
ency
η
(%)
轴功率
Shaft
Power
P
(kw)
配  用  电  机
Matingmotor
重量
Weight
(kg)


Power
(kw)
规   格
Specif

吸入
Inlet

      BA-6  6
11
14
 20.3
17.4
14
 2900  3.4
3.3
4.0
 44
55.5
53
 0.724
0.923
1.01
 1.5 Y90S-2  17  361×223×232  40  32
 BA-6A  5
9.5
13.5
 16
14.2
11.2
 2900  3.5
3.1
3.9
 38
51.5
50
 0.578
0.703
0.835
 1.1 Y80_2-2  17  361×223×232  40  32
 BA-6B  4.5
9.0
13
 12.8
11.4
8.8
 2900  3.6
3.0
3.7
 35
49
45
 0.466
0.57
0.69
 1.1 Y80_2-2  17  361×223×232  40  32
 2BA-6

 10
20
30
 34.5
30.8
24
 2900  1.8
2.8
4.3
 50.6
64
63.5
 1.87
2.60
3.07
 4 Y112M-2  37  432×276×310  50

 40
 2BA-6A  10
20
30
 28.5
25.5
20
 2900  1.8
2.8
4.3
 54.6
65.5
64.1
 1.45
2.07
2.54
 3 Y100L-2  37  432×276×310  50  40
 2BA-9  11
20
25
 21
18.9
16
 2900  2.0
3.2
4.0
 56
68
66
 1.10
1.47
1.66
 2.2 Y90L-2  19  372×239×237  50  40
 2BA-9A  10
17
22
 16.8
15
13
 2900  1.9
2.7
3.5
 54
65
63
 0.85
1.06
1.23
 1.5 Y90S-2  19  372×239×237
50
 40
 2BA-9B  10
15
20
 13
12
10.3
 2900  1.9
2.4
3.2
 51
60
62
 0.66
0.82
0.91
 1.5 Y90S-2  19  372×239×237  50  40
 3BA-6  45
60
70
 57
50
44.5
 2900  3.3
4.4
5.3
 63.5
66.3
64
 11
12.3
13.3
 15 Y160M_2-2  70  524×344×390  80  50
 3BA-6A

 40
50
60
 41.5
37.5
30
 2900  2.9
3.6
4.4
 62
64
59
 7.3
7.98
8.8
 11

Y160M_1-2  70

 524×344×390  80  50
     3BA-9  30
45
55
 35.5
32.6
28.8
 2900  3.3
5.0
5.0
 62.5
71.5
68.2
 4.6
5.56
6.25
 7.5 Y132S_2-2  40  472×295×316  80  65

    BA清水泵产品性能表2


型    号


TYPE
  扬程
Head
H
(m)
转速
Speed
n
(r/min)
 必需汽
蚀余量
NPSHr
(m)
效率
Effici
ency
η
(%)
轴功率
Shaft
Power
P
(kw)
配  用  电  机
Matingmotor
重量
Weight
(kg)


Power
(kw)
规   格
Specif

吸入
Inlet

 3BA-9A  25
35
45
 26.2
25
22.5
 2900  3.0
3.8
5.0
 63.7
70.8
71.2
 2.83
3.85
3.87
 5.5 Y132S_1-2  40  472×295×316  80  65
 3BA-13  32.4
45
52.2
 21.5
18.8
15.6
 2900  3.3
4.5
5.0
 76
80
75
 2.5
2.88
2.96
 4 Y112M-2  23  378×275×242  80  65
 3BA-13A  29.5
39.6
48.6
 17.4
15
12
 2900  3.6
5.0
5.5
 75
80
74
 1.86
2.02
2.15
 3 Y100L-2  23  378×275×242  80  65
 3BA-13B  28
34.2
41.5
 13.5
12
9.5
 2900  3.5
4.9
4.3
 63
65
62
 1.57
1.63
1.73
 2.2 Y90L-2  23  378×275×242  80  65
 4BA-6  90
115
135
 91
81
72.5
 2900  3.8
4.9
5.4
 68
68.5
66
 32.8
37.1
40.4
 55

45
Y250M-2

Y225M-2
 89  601×426×440  100  80
 4BA-6A  85
105
125
 76
69.5
61.6
 2900  3.6
4.5
5.4
 67.5
68.5
66
 26.1
29.1
31.7
 37 Y200L_2-2  89  601×426×440  100  80
 4BA-8  90
109
120
 54.2
47.8
43
 2900  5.5
6.2
6.5
 69
69
66
 19.3
20.6
21.4
 30 Y200L_1-2  78  531×382×405  100  80
 4BA-8A  70
90
109
 48
43
36.3
 2900  5.0
5.5
6.2
 67
69
65
 13.6
15.6
16.8
 22 Y180M-2  78  531×382×405  100  80
 4BA-12  65
90
120
 37.7
34.6
28
 2900  3.3
4.2
6.7
 72
78
74.5
 9.25
10.8
12.3
 15

Y160M_2-2  48  472×353×360  100  80
 4BA-12A  60
85
110
 31.6
28.6
23.3
 2900  3.1
4.0
5.5
 70
76
73.5
 7.4
8.7
9.5
 11 Y160M_1-2  48  472×353×360  100  80
 4BA-20  65
90
110
 22.6
20
17.1
 2900  5.0
5.0
5.0
 75
78
74
 5.32
6.36
6.93
 11

7.5
Y160M_1-2

Y132S_2-2
 51.6  477×331×310  100  80
 4BA-20A  60
80
95
 17.2
15.2
13.2
 2900  5.0
5.0
5.0
 74
76
71.1
 3.8
4.35
4.8
 7.5

5.5
Y132S_2-2

Y132S_1-2
 51.6  477×331×310  100  80
 4BA-25  54
79
99
 17.6
14.8
10
 2900  5.0
5.0
5.0
 70
78
67
 3.69
4.1
4.0
 5.5 Y132S_1-2  27  413×311×285  100  80
 4BA-25A  50
72
86
 14
11
8.5
 2900  5.0
5.0
5.0
 68.5
75
72
 2.8
2.87
2.78
 4 Y112M-2  27  413×311×285  100  80
 6BA-8  140
170
200
35.9
32.5
29.2
 1450  3.7
4.1
4.8
 75
76.5
74.5
 18.3
19.7
21.4
 22

30
Y180L-4

Y200L-4
 117  626×526×517  150  100
 6BA-8A  140
170
200
 28.6
25.8
21.3
 1450  3.7
4.7
4.8
 73.6
76.0
69.5
 14.8
15.7
16.7
 18.5

22
Y180M-4

Y180L-4
 117  626×526×517  150  100
 6BA-12  110
160
200
 22.7
20.1
17.1
 1450  1.5
2.1
3.0
 76
81
79
 8.96
10.8
11.8
 15 Y160L-4  104  611×488×488 150  100
 6BA-12A  95
150
180
 17.8
15
12.6
 1450  1.4
2.0
2.4
 74.5
80.0
76.6
 6.18
7.69
8.07
 11 Y160M-4  104  611×488×488 150  100
 6BA-18  126
162
187
 14.3
12.5
9.6
 1450  4.1
4.5
5.0
 78
84
74
 6.3
6.56
6.62
 7.5

11
Y132M-4

Y160M-4
 88

 583×471×445  150
125


 6BA-18A  115
144
162
 11
9.5
8
 1450  4.0
4.3
4.5
 70
74
68
 4.93
5.03
5.18
 7.5 Y132M-4  88  583×471×445  150  125

  BA清水泵产品性能表3


型    号


TYPE
  扬程
Head
H
(m)
转速
Speed
n
(r/min)
 必需汽
蚀余量
NPSHr
(m)
效率
Effici
ency
η
(%)
轴功率
Shaft
Power
P
(kw)
配  用  电  机
Matingmotor
重量
Weight
(kg)


Power
(kw)
规   格
Specif

吸入
Inlet

 8BA-12  220
280
340
 32
29.1
25.4
 1450  3.5
4.4
5.3
 80
82.5
80
 24.0
26.9
29.4
 37 Y225S-4  139  666×584×570  200  125
 8BA-12A  200
250
290
 26
24
21.8
 1450  3.3
3.9
4.5
 79.9
81.3
81
 17.7
20.0
21.2
 30 Y200L-4  139  666×584×570  200  125
 8BA-18  220
285
360
 20
18
14
 1450  3.8
4.5
5.0
 80.3
83.7
78.6
 14.7
16.6
17.5
 22 Y180L-4  136  669×557×550  200  150
 8BA-18A  200
260
320
 17.5
15.7
12.4
 1450  3.5
4.2
4.8
 80.1
83.5
78.0
 11.9
13.3
13.9
 18.5 Y180M-4  136  669×557×550  200  150
 8BA-25  216
270
324
 14.5
12.7
11.0
 1450  4.5
5.0
5.5
 80
83
82
 10.6
11.3
11.8
 15 Y160L-4  111  611×508×486  200  150
 8BA-25A  191
238
285
 11.4
9.9
8.6
 1450  4.2
4.8
5.1
 77
80
78
 7.68
8.00
8.54
 11 Y160M-4  111  611×508×486  200  150

 BA型离心泵使用与维护:

起动及停止:
    (1)检查托架内的黄油或用油标尺来测量稀油的油位是否在规定范围内。
    (2)试验起动,检查电机旋转方向是否正确。试验时间不准超过l分钟。
    (3)经泵体上部螺孔,往水泵和吸水管内灌水。
    (4)闭上吐出管上之阀及压力表之旋塞。
    (5)上述过程完竣后,启动电机,并打开压力表旋塞。
    (6)当水泵以全转数工作时,压力表显示适当压力,然后打开真空表旋塞,并且逐渐打开排水管路上的闸阀到需要范围为止。
    (7)当要停止水泵时,要慢慢的关闭在排水管路上闸阀,并闭真空表旋塞,并停止电动机,然后闭上压力表旋塞。如果所处的环境,外界温度较低时,则应将泵体下部的四方螺塞打开,放出水泵内的水,以免冻裂。
    (8)当长期停止使用水泵时,水泵应拆卸开,再将另件上的水擦干,并在滑动面处涂上防锈油,妥善保存。
运转:
(1)注意水泵轴承温度,不应超过外界温度35℃,但zui高不应大于75℃。
(2)托架内的油位,必须保持在油标尺的两刻度之间。
(3)在水泵工作的*个月内,经100小时后,更换托架的润滑油,以后稀油在水泵每工作500小时换油一次,黄油在2000小时换油一次。
(4)填料室内正常程度漏水,每分钟以10-20滴,超过或太少者,应压紧或放松填料压盖。
(5)定期检查弹性联轴器,注意电机轴承温升。
(6)运转过程中,如发现噪声或不寻常的声音时,应立即停车,检查其原因。
(7)水泵工作每2000小时应进行周期检查,叶轮与密封环配合处的间隙,不能磨损过大,吸水直径为l00毫米或小于100毫米的泵其间隙在直径方向的zui大值为1。5毫米,吸水管直径等于l00毫米或大于150毫米时,其间隙在直径上的zui大值为2毫米,如超过时,可更换密封环。

BA型离心泵常见故障及排除方法:

故障

原因

解决方法

1.水泵不吸水,压力表及真空表的指针剧烈跳动。

注入水泵的水不够,水管与仪表漏气。

再往水泵内注水,拧紧堵塞漏气处。

2.水泵不吸水,真空表

表示高度真空。

底阀没有打开或已淤塞,吸水

管阻力太大,吸水高度太大。

校正或更改底阀情况或更改吸水

管,减低吸水高度。

3.看压力表水泵出水处有压力,然而水泵仍不出水。

出水管阻力太大,旋转方向不对,叶轮淤塞,水泵转数不够。

检查或缩短水管及检查电机,取下水管接头,清洗叶轮,增加水轴的转数。


4.流量低于预计。


水泵淤塞,密封环磨损过多,转数不足。

清洗水泵及管子,更换密封环,增加水泵轴的转数。

5.水泵消耗的功率过大。


填料压盖太紧,填料环发热。

叶轮磨损,水泵供应水量增加。

拧松填料压盖,或将填料取出打

方一些,更换叶轮,增加出水管

阻力来降低流量。


6.水泵内部声音反常,水泵打不上水。


流量太大,吸水管内阻力过大,吸水高度过大,在吸水处有空气渗入,所吸送液体温度较高。

增加出水管内的阻力以减低流量,检查吸水管,检查底阀,减少吸水高度拧紧堵塞漏气处,降低液体温度。或减低吸水高度。


7.水泵震动。


泵轴与电机轴线不在同一条中心线上或泵轴歪斜了。


把水泵和电机的轴中心线对准。


8.轴承过热。


缺油,水泵轴与电机轴不在

一条中心线上。

注油,把轴中心线对准,检查或

清洗轴承体。


BA型离心泵性安装注意事项:

(1)安装前的准备工作;

    A、检查水泵和电机有无损坏。
    B、准备工具及起重机械。
    C、按图检查安装的基础。
(2)安装顺序:
    A、整套水泵运抵现场时,附带底座者已装好电动机。找平底座时,可不必卸下水泵和电动机。
    B、将底座放在地基上,在地脚螺钉附近垫铁,将底座垫高约2 0-40毫米,准备找平后填充水泥浆之用。
    C、用水平仪检查泵座的水平度,.找平后,拧紧地脚螺钉螺母,用水泥浆灌浇泵座及地脚螺钉孔。
    D、经3—4天水泥干固后再检查一下水平度。
    E、洗清除净泵座的支持平面,水泵脚和电机脚的平面,并把水泵和电机安放到底座上去。
    F、调整泵轴水平,找平后,适当上紧螺母,以防起动,待泵端调节完竣后,再安装电机,在水平欠妥的脚上,垫上垫板。使泵和电机联轴器之间留有一定的间隙(看图3安装图)。
    G、把钢尺放在联轴器上,检查水泵轴心线与电机轴线是否重合,若不重合就在电机脚下垫上几片薄铁片,使电机联轴器与钢尺相符,当用几片薄铁片时应取出它们,用经过刨制的整块垫板来代替相同的厚度,并重新检查安装情况。为了检查安装的精度,在几个相反位置上用塞尺测量联轴器平面之间的间隙,联轴器两端平面间一周上zui大和zui小间隙,差数不得超过0.3毫米,两端中心线上下或左右的差数不得超过0.1毫米。

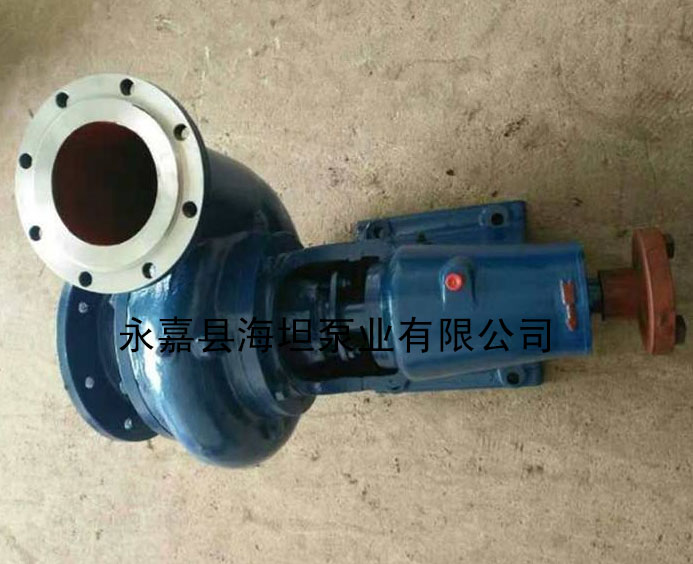

BA型清水泵图片:
