卧式多级离心泵D、DG型

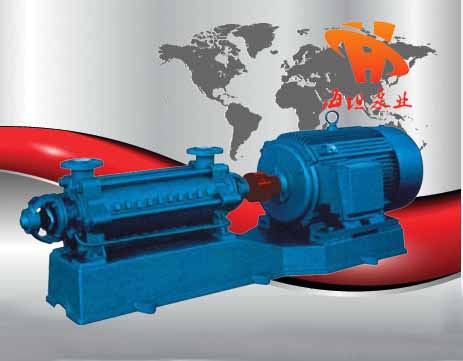

卧式多级离心泵D、DG型
产品名称:卧式多级离心泵D、DG型
产品型号:D、DG型
所属系列:卧式离心泵 多级离心泵 卧式多级泵
最新报价:0.0000
更新时间:2007-03-09
上一个产品:125WFB-B3立式无密封自控自吸泵
下一个产品:J41H法兰式截止阀

卧式多级离心泵D、DG型产品详细资料

【D、DG型卧式多级离心泵】产品:

【D、DG型卧式多级离心泵】产品简介:

D、DG型卧式单吸多级、分段式离心泵。具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。供输送清水或物理化学性质类似于水的其它液体。也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。产品执行JB/T1051-93《多级清水离心泵型式与基本参数》标准。

【D、DG型卧式多级离心泵】型号意义:

【D、DG型卧式多级离心泵】技术参数:

流量:6.3-300m3/h;
扬程:13-650m;
功率:2.2-400KW;
转速:1450-2950r/min;
口径:φ50-φ200;
温度范围:≤105℃;
工作压力:≤3.0Mpa.

【D、DG型卧式多级离心泵】产品特点:

1、水力模型先进,效率高,性能范围广。
2、泵运行平稳,噪音低。
3、轴封采用软填料密封或机械密封,密封安全可靠、结构简单,维修方便快捷。
4、轴为全封结构,确保了不与介质接触,不锈蚀,使用寿命长。

【D、DG型卧式多级离心泵】适用范围:

D、DG型泵系单吸多级分段式离心泵,供输送清水及物理化学性质类似于清水的液体之用。泵扬程H19至245.7米,流量为18至162m3/h,液体的最高温度不得80℃,适用于工业和城市给排水、高层建筑增压供水,园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等,尤其适用于小型锅炉给水。

【D、DG型卧式多级离心泵】结构图:

DG泵(中低压)结构图.填料密封-水封水引自第一级叶轮




1

轴承体

6

导叶

11

尾盖

2

进水段

7

密封环

12

填料密封部件

3

平衡水管

8

中段

13

水冷填料压盖

4

导叶套

9

出水段

14

O型密封圈

5

叶轮

10

平衡盘

15

轴承部件

DG泵(中低压)结构图.填料密封-水封水用外接水



DG泵(中低压)结构图.填料密封-机械密封

1

轴承体

6

导叶

11

尾盖

2

进水段

7

密封环

12

机械密封部件

3

平衡水管

8

中段

13

水冷机械压盖

4

导叶套

9

出水段

14

O型密封圈

5

叶轮

10

平衡盘

15

轴承部件

DG泵(次高压)结构图.

【D、DG型卧式多级离心泵】结构特点:

      D、DG型泵进、出水口均为垂直向上,通过拉紧螺栓将泵的进水段、中段、出水段、轴承体等泵壳体部分联结成一体。根据泵的扬程选择泵的级数。该系列泵转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成,其中叶轮的数量根据泵的级数而定。轴上零件用平键和轴螺母紧固使之与轴联为一体。整个转子由两端滚动轴承或滑动轴承支承。轴承按型号不同而定,均不承受轴向力,其轴向力由平衡盘平衡。泵在运行中允许转子在泵壳中轴向游动,不能采用向心球轴承。滚动轴承用油脂润滑,滑动轴承用稀油润滑,并用油环进行白润滑,循环水冷却。泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂密封,转子部分与固定部分之间装有密封环、导叶套等进行密封,  当密封环和导叶套的磨损程度已影响泵的工作性能时应予更换。的密封形式有机械密封和填料密封两种。泵采用填料密封时,填料环的位置安放要正确,填料的松紧程度必须适当,以液体能一滴一滴渗出为宜。泵各种密封元件装在密封箱内,箱内要通入一定压力的水,起水封、水冷或水润滑作用。在轴封处装有可更换的轴套,保护泵轴。
    次高压泵一般采用滑动轴承、稀油润滑结构,DG85-6 7、DG155-67型泵可采用滑动轴承、  稀油润滑,也可采用滚动轴承、干油润滑结构,其余型号均采用滚动轴承、干油润滑结构。中、低压泵的主要零件材料一般采用优质铸铁,次高压泵主要零件采用铸钢或不锈钢。该系列泵通过弹性联轴器由原动机直接驱动,从原动机方向看,泵为顺时针方向旋转。

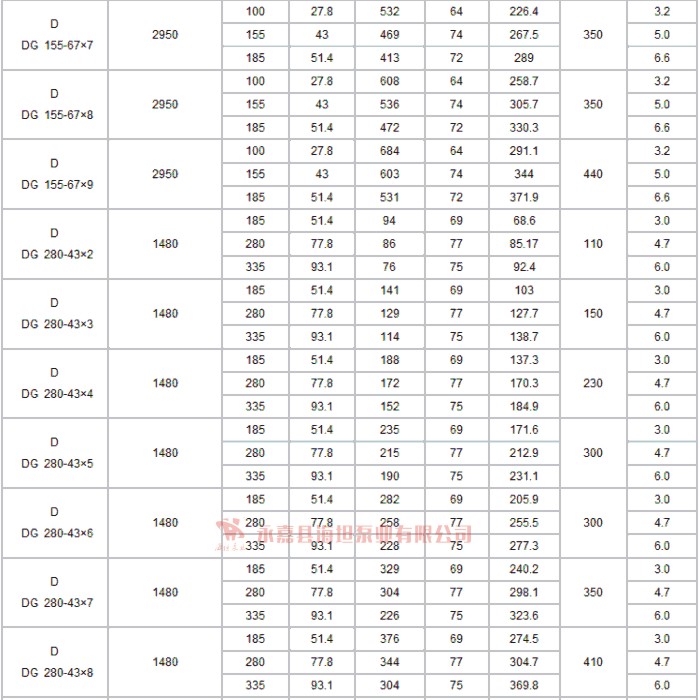

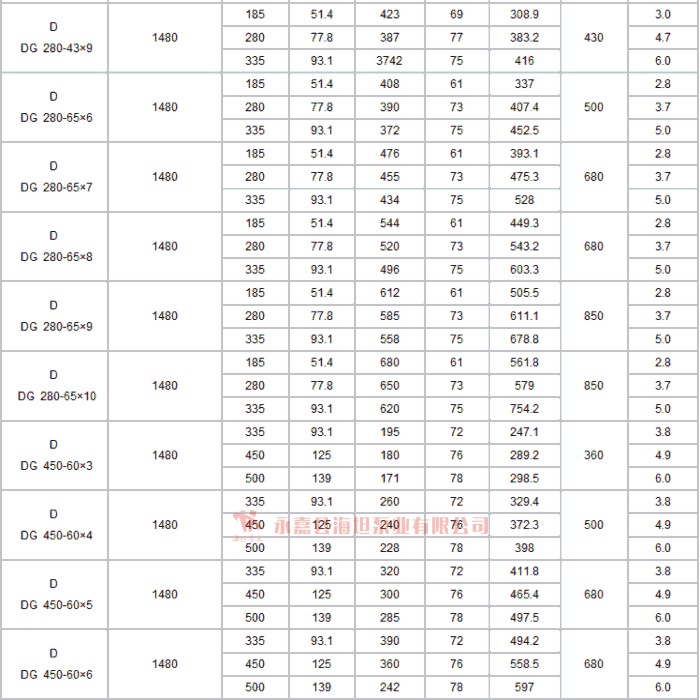

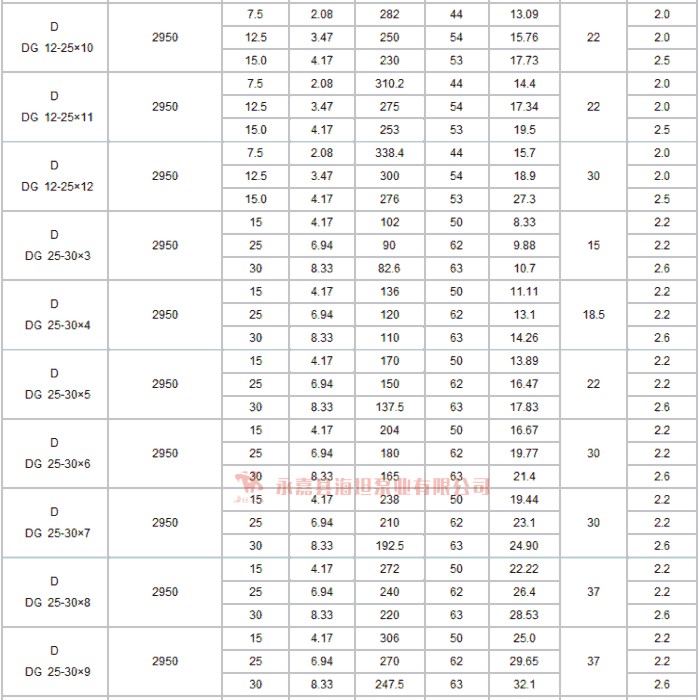

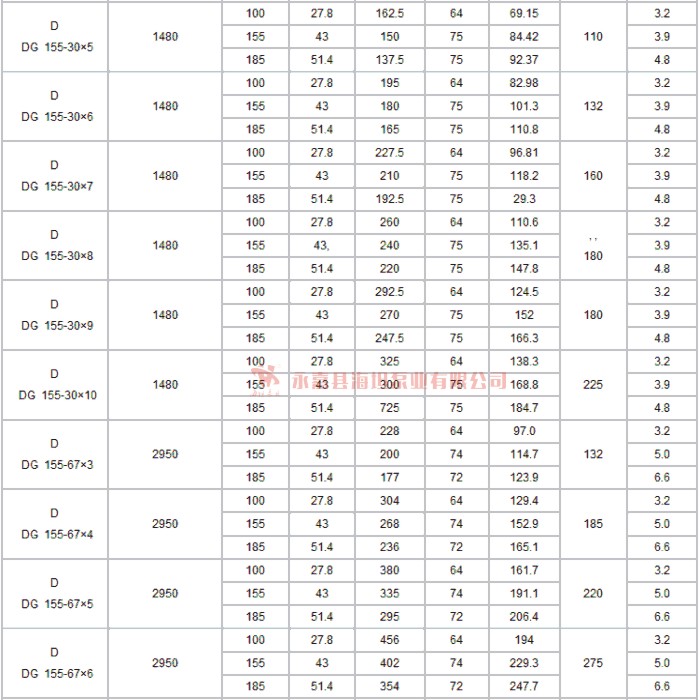

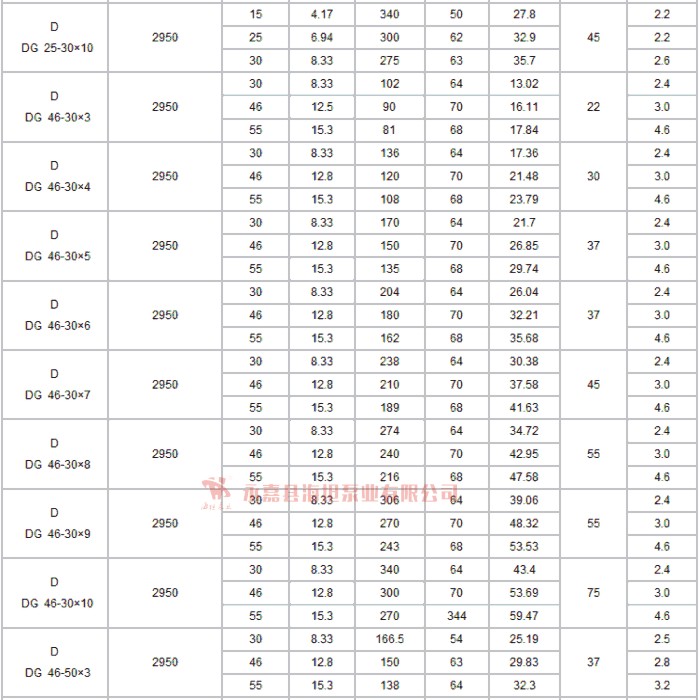

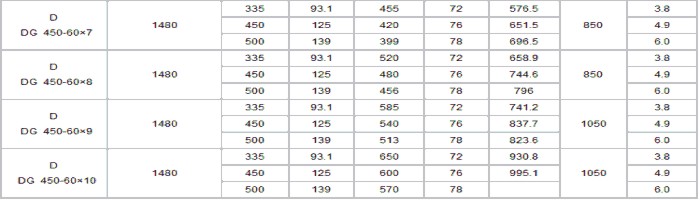

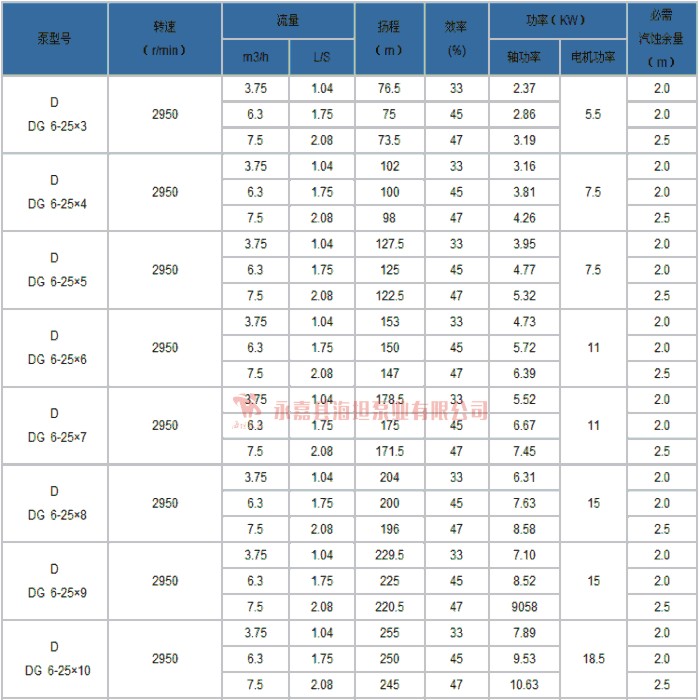

【D、DG型卧式多级离心泵】性能参数:

【D、DG型卧式多级离心泵】装卸、起动、运转和停止:

(一) 接配顺序:
1) 将密封环分别紧装在进水段及导叶挡板上。
2) 把导翼套装在中段上,然后将导翼挡板装在所有的中段上去。
3) 将装好的轴套甲和疑的轴,穿过迸水段,并推入叶轮,在中段上铺上一层纸垫,装上中段,再推入第二个叶轮,重复以上步骤,将所有的叶轮及中段装完。
4) 将平衡环、平衡套及出水段导翼分别装出水段上。
5) 将出水段装在中段上,然后用拉紧螺栓将进水段、中段和出水段紧固在一起。
6) 装上平衝盘及轴套乙(50DB泵无此件)。
7) 将纸垫装到尾盖上,将尾盖装到出水段上,并将填料及填料环,填料压盖顺次装入进水段和尾盖的填料室。
8) 将轴承体分别装到进水段和尾盖以上,并用螺栓紧固。
9) 装入轴承定位套,?L珠轴承,并以螺母固。
10) 在轴承体内装入适量黄油,并将纸垫套在轴承盖上,将轴承盖装到承轴体上以螺钉紧固。
11) 装上联轴器部件,放气考克及所有的四方螺塞。
拆卸按上不相反步骤进行。
(二) 安     装:
1、安装前的准备工作。
1) 检查水泵和电机。
2) 准备工具及起重机械。
3) 检査机器的基础。
 2、安装顺序:
1) 整套水泵运到现场,附带底座者已装好电动机,找平底座吋可不必卸下水泵和电机。
2) 将底座放在地基上,在地脚螺钉附近垫楔形垫铁,将底座垫高约20〜40毫米,准备找平后填充水螺浆之用。
3) 用水平仪检査底座的水平度,找平后扳紧地脚螺母用水泥浆填充底座。
4) 经3〜4天水泥干固后,再检査一下水平度。
5) 将底座的支持平面、水泵脚、电机脚的平面上的污物洗清除;,,并把水泵和电机放到底座上。
6) 调整泵轴水平,找平后适当上紧螺母,以防走动,待调节完毕后再安装电机,在不合水平处垫以铁板,
泵和联轴器之间留有一定间隙。
7) 把平尺放在联轴器上,检査水泵轴心线与电机轴心线是否重合,若不重台,在电机或泵的脚下垫以薄片,使两个联轴器外圆与平尺相平,然后取出垫的几片薄铁片,用经过刨制的整块铁板来代替铁片,并重新检査安装情况。
为了检查安装的精度,在几个相反位置上用塞尺,测量两联轴器平面的间隙,联轴器平面一周上最大和最小间隙差数不得超过0.3毫米,两端中心线上下或左右的差数不得超过0.1毫米。
(三) 起动和停止:
1) 将轴上及其它涂油件上所涕的油涂净。
2) 用汽油清洗轴承和油室,用棉纱擦净。
3)在轴承体内加入钙基簧油。
4)试验成功.检査电机转向是否正确.严防水泵发转而使螺母松开.然后开动电机。
5)往泵内注水或空泵引水。
6)关闭吐出管上的阀及压力计旋塞。
7)上述过程完毕后.启动电机.打开压力计旋塞
8)当水泵以正常转数运转时,压力计显示适当压力.然后打开真空表旋基并逐渐打开排水管路上的闸阀 到需要的压力为止。
9)当停止水泵吋.要慢慢地关闭排水管路上的闸阀.关闭真空表旋塞.并停止电机.然后关闭压力表旋塞。
10)长期停止使用水泵时.水泵应拆卸开.将泵零件的水擦开.并在滑动面上涂以防锈油妥善保存。
(四)运转
1) 注意水泵轴承溫度.不得超过外界温度351其极限溫度不很大于751^
2) 墳料室内正常漏水程度.为每分钟不大于15毫升.应随时调整填料压盖压紧程度。
3) 定期检査朕轴器,注意电机轴承溫升。
4)运转过程中.如发生矂音或异常的声音吋.应立即停车检査其原因.

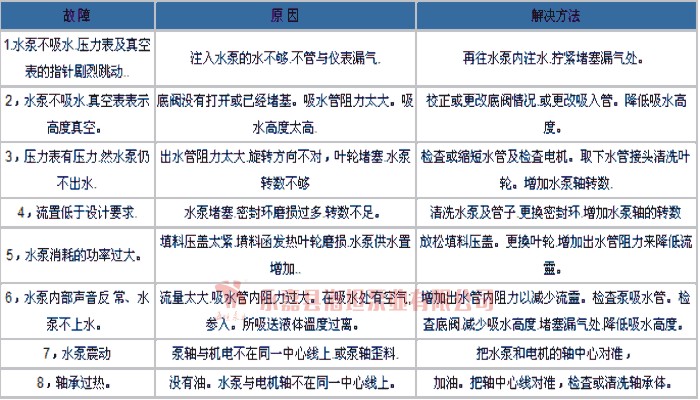

【D、DG型卧式多级离心泵】故障原因与排除方法:



相关离心泵系列产品:

CZ型西德式直联式离心泵┃啤酒泵GC型卧式多级锅炉给水泵DDG卧式多级离心泵ISGB型便拆式管道离心泵SSH型中开式单级双吸离心泵SOW型卧式中开蜗壳式双吸离心泵CHLF型轻型段式不锈钢多级离心泵CHL型不锈钢轻型多级离心泵QDLF系列轻型不锈钢立式多级离心泵DL系列立式多级离心泵D型卧式多级离心泵TSWA型卧式多级离心泵GDL系列立式多级管道离心泵IS卧式单级离心清水泵SFB型不锈钢耐腐蚀离心泵ISG型立式管道离心泵ISW型卧式管道离心泵。
