立式离心泵

立式离心泵

  • 质量稳定:全程质量监控,细致入微,全方位检测,保证产品质量!
  • 交货快捷:先进生产流水线,备货充足,常规产品全部仓库现货供应!
  • 专业定制:高级工程师专业选型报价,各种材质非标产品皆可洽谈定做!
销售热线 咨询价格 产品细节

【ISG型立式管道离心泵】产品

【ISG型立式管道离心泵】产品概述:

ISG立式单级管道离心泵,是海坦泵业科技人员联合国内水泵专家选用国内优秀水力模型,采用IS型单级单吸离心泵之性能参数,在一般立式泵的基础上进行巧妙组合设计而成,同时根据使用温度、介质等不同在ISG型基础上派生出适用热水、高温耐腐蚀化工泵油泵。该系列产品具有高效节能、噪音低、性能可靠等优点,符合最新国家机械部JB/T53058-93的标准要求,产品按国际ISO2858标准设计制造。

【ISG型立式管道离心泵】型号意义:



【ISG型立式管道离心泵】产品特点:

       1、ISG泵为立式结构,进出口口径相同,且们于同一中心线上,可象阀门一样安装于管路之中,外形紧凑美观,占地面积小,建筑投入低,如加上防护罩则可置于户外使用.
       2、叶轮直接安在电机的加长轴上,轴向尺寸短,结构紧凑,泵与电机轴承配置合理,能有效地平衡泵运转产生的径向和轴向负荷,从而保证了泵的运行平衡振动噪音很低。
       3、轴封采用机械密封或机械密封组合,采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质,耐磨密封,能有效地增长机械密封的使用寿命。
       4、安装检修方便,无需拆动管路系统,只要卸下泵联体座螺母即可抽出全部转子部件。
       5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
       6、可根据管路布置的要求采用泵的竖式和横式安装。

【ISG型立式管道离心泵】主要用途:

1. ISG立式管道离心泵,供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套,使用温度T<80℃。
2. IRG型立式热水泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵,使用温度120℃以下。
3. GRG型立式高温离心泵广泛用于:能源、冶金、化工、纺织、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵,使用温度240℃以下。
4. IHG型立式不锈钢管道离心泵,供输送不含固体颗粒,具有腐蚀性,粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门,使用温度为-20℃ ~ 120℃。
5. YG型管道油泵,供输送汽油、煤油、柴油等石油产品,被输送介质温度为-20℃ ~ + 120℃。
6. IHGB型立式不锈钢防爆型化工离心泵,适用于输送易燃性化工液体。
7. ISGD、IRGD、GRGD、IHGH、YGD、IHGBD型立式低速离心泵,适用于环境噪声要求很低的场合及空调循环等。

【ISG型立式管道离心泵】使用条件:

      1、 吸入压力≤1.0Mpa,或泵系统最高工作压力≤1.6Mpa,即泵吸入口压力+泵扬程≤1.6Mpa、泵静压试验压力为2.5Mpa,订货时请注明系统工作压力。泵系统工作压力大于1.6Mpa时应在订货时另行提出。以便在制造时泵的过流部件和联接部分采用铸钢材料。
      2、 环境温度<40℃,相对湿度<95%。
      3、 所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度<0.2mm.
     注:如使用介质为带有细小颗粒,请在订货时说明,以便采用耐磨式机械密封。

【ISG型立式管道离心泵】产品结构图:

【ISG型立式管道离心泵】性能参数:

【ISG型立式管道离心泵】管道连接方式:



【ISG型立式管道离心泵】安装方式:

 一、刚性连接:

二、 柔性连接:

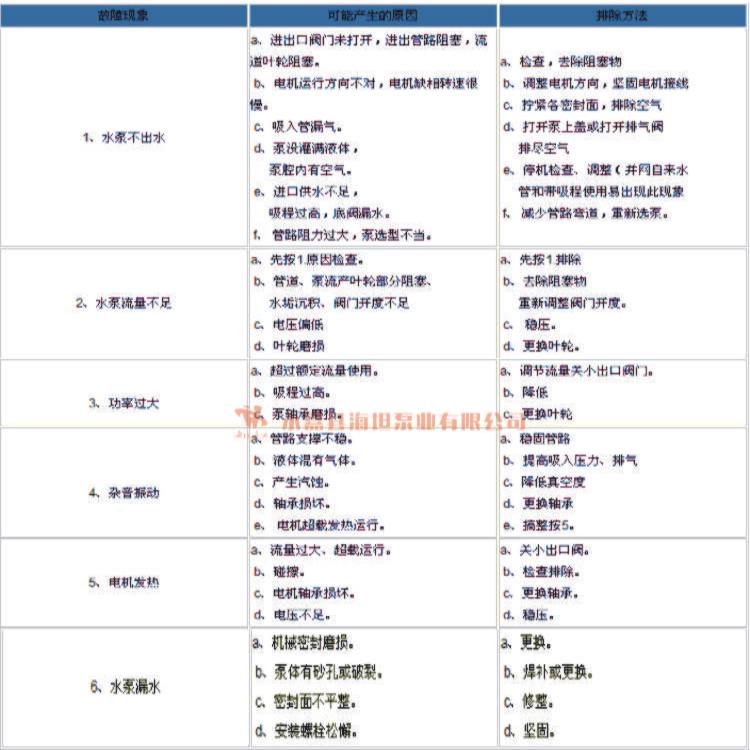

【ISG型立式管道离心泵】故障原因及排除方法:


声明:由于产品一直在更新,本文中所有文字、数据、图片均只适用于参考,ISG型立式管道离心泵性能参数、ISG型立式管道离心泵使用场合、ISG型立式管道离心泵材质要求、ISG型立式管道离心泵结构、ISG型立式管道离心泵安装尺寸以及ISG型立式管道离心泵的价格等详情,请联系我们的营销部,电话:0577-66996885、66996886,感谢您访问海坦泵业网站【http://www.bengzhan.cn/】,我们一定会尽心尽力为您提供优质的服务。
