不锈钢卫生级螺杆泵

不锈钢卫生级螺杆泵

  • 质量稳定:全程质量监控,细致入微,全方位检测,保证产品质量!
  • 交货快捷:先进生产流水线,备货充足,常规产品全部仓库现货供应!
  • 专业定制:高级工程师专业选型报价,各种材质非标产品皆可洽谈定做!
销售热线 咨询价格 产品细节

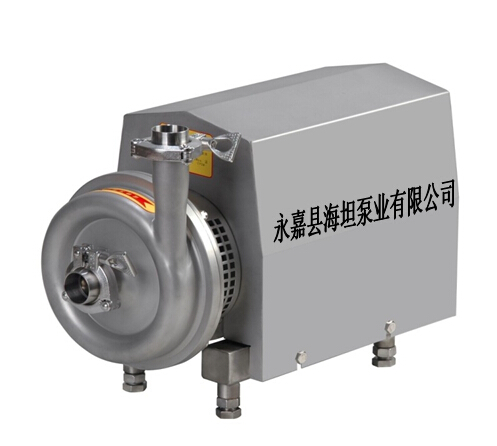

不锈钢卫生级离心泵HTBAW图片:

不锈钢卫生级离心泵BAW产品简介:

卫生级离心泵BAW属单吸、单级、离心式卫生泵,广泛用于各种(中、低粘度)溶液的输送、如乳品、啤酒、饮料、医药、生物工程、精细日用化工领域。本泵有单级、单吸两种型式。泵壳、叶轮经精心设计,阴力减小,彻底消灭了卫生死角。所以提高了泵体内液体的流速,从而提泵的整体性能,且易于清洗、拆装方便,具有卓越的卫生性能,它可以满足产品对卫生柔性处理的要求,并且有耐化学腐蚀性能。吸取之最高温度为80 oC左右。其中高扬程泵特别适用于管式杀菌、酸奶持温设备、CIP清洗等阻力较大的系统中应用。

不锈钢卫生级离心泵BAW结构特点:

卫生级离心泵BAW由以下部分组成:马达、叶轮、泵壳、卫生机械密封,它具有专为就地清洗系统(CIP)设计的内部无死角及可清洗的密封,有一个可保护马达的不锈钢外罩,还有四个调节泵中心高度的不锈钢支撑脚。卫生泵设计时采用圆滑过度、刚性结构、厚壁设计。

过液部分材质:AISI316不锈钢、SUS304不锈钢其他部分材质:AISI304不锈钢表面光洁度:过流零件为抛光0.6微米,外表面为亚光,过液密封材质:EPDM乙丙橡胶及硅橡胶
机械轴封采用高质量的不锈钢和碳化硅定制而成。大大提高了耐磨性和滋润型,延长了适用寿命。

电机选用了国际著名“ABB”电机,防护等级IP55.F级绝缘、宽电压结构。
制作时泵体、叶轮采用整体精密浇铸,所有零件表面处理。安装时由专用工装夹具保证尺寸间隙。
轴封处采用开启式结构,故即使轴封处有少量泄漏,亦可及时观察。即使短时间内未察觉也不会满溢到电动机。从而保证了电动机的使用寿命。
卫生级离心泵结构简单、拆卸方便,嗓音低,效率高,对物料处理平缓柔和,符合食品卫生要求又保证了产品的原有风味。


不锈钢卫生级离心泵HTBAW性能参数:

型  号

流量
(吨/小时)

扬程
(米)

电机
功率

进出
口径

备  注

中心高度

BAW-1-10

1

10

0.37

25/25

配ABB电机、国产电机

135-165

BAW-3-16

3

16

0.75

38/32

配ABB电机、国产电机

175-215

BAW-5-24

5

24

1.5

38/38

配ABB电机、国产电机

180-220

BAW-5-32

5

32

2.2

38/38

配ABB电机、国产电机

180-220

BAW-10-24

10

24

2.2

51/38

配ABB电机、国产电机

180-220

BAW-10-36

10

32

3

51/38

配ABB电机、国产电机

195-235

BAW-15-24

15

24

3

51/51

配ABB电机、国产电机

195-235

BAW-20-24

20

24

4

51/51

配ABB电机、国产电机

205-245

BAW-20-36

20

36

5.5

51/51

配ABB电机、国产电机

220-260

BAW-30-24

30

24

5.5

63/51

配ABB电机、国产电机

220-260

BAW-30-36

30

36

7.5

63/51

配ABB电机、国产电机

    220-260

BAW-40-36

40

36

7.5

76/63

配ABB电机、国产电机

220-260

BAW-50-40

50

40

11

76/63

配ABB电机、国产电机

250-290

BAW-80-30

80

30

15

102/102

配ABB电机、国产电机

250-290

BAW80-40

80

40

18.5

102/102

配ABB电机、国产电机

250-290

 不锈钢卫生级离心泵BAW安装说明:

安装大尺寸泵时务必使用吊车,泵的电器接线必须由合格电工安装
确保在泵的周围有足够的空间(不小于0.5米)
卫生级离心泵安装时的位置,泵头水平中心线液面的水平线(如泵的安装位置高于吸入液面,开泵前需进行罐泵)。
吸入管道应尽可能短
吸入管上尽量少布置弯头,尽量才用大曲率半径弯头(R大于2D)
尽量保持吸入口流体稳定
泵出口应安装一个调节阀,以控制流量.
