氟塑料合金离心泵FSB型

氟塑料合金离心泵FSB型

  • 质量稳定:全程质量监控,细致入微,全方位检测,保证产品质量!
  • 交货快捷:先进生产流水线,备货充足,常规产品全部仓库现货供应!
  • 专业定制:高级工程师专业选型报价,各种材质非标产品皆可洽谈定做!
销售热线 咨询价格 产品细节

【FSB型氟塑料合金离心泵】产品简介:

FSB型氟塑料合金离心泵按国际标准设计,泵体采用金属外壳内衬聚全氟乙丙烯(F46),泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体烧结压制成型,轴封采用外装式波纹管机械密封,静环选用99%氧化铝陶瓷或氮化硅,动环采用四氟填充材料,耐腐耐磨,适用于输送任何浓度的硫酸、盐酸、醋酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等苛刻条件的强腐蚀性介质,是目前世界上强耐腐蚀装备之一。本司产品全部采用计算机设计和优化处理,公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段,从而保证产品质量的稳定可靠。

【FSB型氟塑料合金离心泵】技术参数:

流量:3.6~100m3/h;
扬程:15~55m;
转速:2900r/min;
功率:1.5~18.5KW;
进口直径:25~100mm;
适用温度:-20℃~120℃。

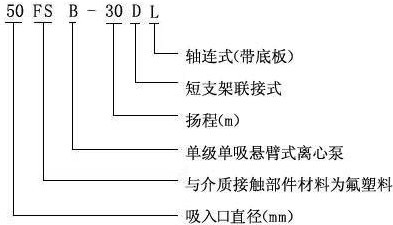

【FSB型氟塑料合金离心泵】型号意义:

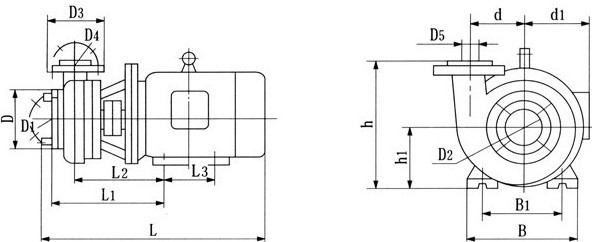

【FSB-D型氟塑料合金离心泵】安装尺寸图:


规格型号

L

L1

L2

L3

D

D1

D2

D3

D4

D5

B

B1

d

d1

h

h1

地脚螺栓

25FSB-10D

470

220

185

125

100

75

25

110

90

20

180

140

65

155

210

90

4-ф10

25FSB-18D

470

220

185

125

100

75

25

110

90

20

180

140

65

155

210

90

4-ф10

40FSB-15D

540

245

200

125

130

100

40

130

100

32

205

160

80

180

240

100

4-ф12

40FSB-20D

540

245

200

140

130

100

40

130

100

32

205

160

80

180

240

100

4-ф12

40FSB-30D

540

245

200

140

130

100

40

130

100

32

205

160

80

180

240

100

4-ф12

50FSB-20D

540

245

200

140

130

100

50

130

100

40

205

160

80

180

240

100

4-ф12

50FSB-25D

540

245

200

140

130

100

50

130

100

40

205

160

80

180

240

100

4-ф12

50FSB-30D

540

245

200

140

130

100

50

130

100

40

240

190

80

180

240

100

4-ф12

65FSB-32D

720

345

276

140

185

150

65

185

135

50

280

216

95

210

282

100

4-ф12

80FSB-20D

720

345

276

140

185

150

80

185

135

65

280

216

95

210

282

132

4-ф12

80FSB-30D

720

345

276

140

185

150

80

185

135

65

280

216

95

210

282

132

4-ф12

【FSB型氟塑料合金离心泵】拆卸与安装:

泵的拆卸
1.泵与电机联接用爪型联轴器连接,拆卸时先松掉支架与底座的4只连接螺栓.使泵与电机脱开。
2.松开泵体后盖的连接螺栓.用木柄轻击泵体脱开。
3.松开叶轮轴与泵轴莫氏锥度连接在连轴器中的吊紧螺栓。
4.松开机械密封动!不固定螺钉,用木锤轻击连轴器中心吊紧螺栓,叶轮轴与泵轴莫氏锥度松开后拉出叶轮、后盖、密封件动环.松开后盖上压盖螺钉.取出靜坏。
5.松开泵轴左右压盖螺钉.取出泵轴、轴承、清洗支架油室。
装配
按拆卸的相反顺序将密封件动环、靜环、后盖、压盖、叶轮、泵体等装上紧定螺栓。

【FSB型氟塑料合金离心泵】使用注意事项:安装及注意事项1.在安装前应对泵和电机进行检査,各部分应完好无损,泵内无杂物。
2.将本泵放置水平位置上接上进、出管和接通电源.用手盘动联轴器.检査有无碰擦现象.转动轻松均勻则安装结束。
3.塑料合金离心泵钢度较金属差,故管路重量不能直接压在泵体上,迸、出口管路应另加支架承受.扬程高的泵在出口还应安装逆止阀.以防突然停机的水锤破坏。
4.所有接合处必须保持密封.以防漏气、液影响泵的工作性能。
5.运转过程中如发现撅动或不正常声音时.应立即停车检査原因.故降排除后才能工作。
起动与停车
1.往水泵内注足液体(引液)。
2.桧査支架油室的油位是否在规定范围内。
3.检査电动机运转方向.调看泵的旋转标记。
4.关闭出口阀门及压力表旋塞。
5.启动电机.打开压力表旋塞.慢慢打开出口阀门,当压
6.重要停车时,首先关闭出水阀,再切断电源。
力表指针指到需要的位置时.停止出水阀门大小的调整。

【FSB型氟塑料合金离心泵】性能参数:

型号

流量(m3/h)

扬程
(m)

口径(mm)

功率(kw)

转速
(r/min)

汽蚀余量
(m)

效率
(%)

进口

出口

轴功率

电机功率

40FSB-20L

10

20

ф40

ф32

1.4

3.0

2900

3.0

45

40FSB-30L

10

30

ф40

ф32

1.6

3.0

2900

3.0

42

50FSB-25L

12.5

25

ф50

ф32

1.8

3.0

2900

3.0

55

50FSB-30L

13

30

ф50

ф32

1.9

3.0

2900

3.0

46

65FSB-32L

25

32

ф65

ф50

4.7

5.5

2900

3.0

65

80FSB-20L

50

20

ф80

ф65

4.6

5.5

2900

3.0

45

80FSB-25L

42

25

ф80

ф65

5.7

7.5

2900

3.0

67

80FSB-30L

50

30

ф80

ф65

6.9

7.5

2900

3.5

68

80FSB-40L

45

40

ф80

ф50

10

11.0

2900

3.5

48

80FSB-50L

50

50

ф80

ф50

12

15.0

2900

3.5

57

80FSB-55L

50

55

ф80

ф50

13.5

18.5

2900

4.0

50

100FSB-32L

100

32

ф100

ф80

12

15.0

2900

3.5

7

型号

流量(m3/h)

扬程
(m)

口径(mm)

功率(kw)

转速
(r/min)

汽蚀余量
(m)

效率
(%)

进口

出口

轴功率

电机功率

40FSB-15(D)

5

15

ф40

ф32

0.4

3.0

2900

3.0

40

40FSB-20(D)

10

20

ф40

ф32

1.2

3.0

2900

3.0

42

40FSB-30(D)

10

30

ф40

ф32

1.2

3.0

2900

3.0

52

50FSB-20(D)

12.5

20

ф50

ф32

1.5

3.0

2900

3.5

55

50FSB-25(D)

12.5

25

ф50

ф32

1.8

3.0

2900

3.5

55

50FSB-30(D)

15

30

ф50

ф32

1.9

3.0

2900

3.5

54

65FSB-32(D)

25

32

ф65

ф50

3.6

5.5

2900

3.5

65

80FSB-25(D)

42

25

ф80

ф65

3.8

7.5

2900

3.5

67

80FSB-30(D)

50

30

ф80

ф65

6.8

7.5

2900

3.5

68

故障原因与排除方法:

故 障

原 因

解决方法

打不出液体

1、吸入管内有空气.迸口阻塞

2、吸上高度太高

3、要求扬程大于泵扬程

4、排出管过细.管路损失过大

5、反转

1 、清理管路,排净空气

2 、降低泵安装高度

3、更換扬程大的泵

4 、換口径与泵口等大的输出管

5、改变方向

流量不足

1 、叶轮损坏

2 、 密封件损坏

3、数不足

4、进口管过细

5、出口管弯头过多,阻力过大

1 、更換新叶轮

2 、換密封件

3、增加转数

4 、按规定重裝管道

5 、重新合理安排管路

扬程不足

1、输送介质中含有气体或介质粘度过大

2、叶轮和叶片损坏

3、转数不足

1、降低介质粘度或增加注灌压力

2、更换叶轮

3 、增加转数

轴端渗漏

1、机械密封卡环过松

2、轴端卡环过渡尺寸间隙太大

1、旋紧卡坏两只内六角螺钌

2、将泵拆卸,轴、卡挡绕F4生料带薄膜数圈.紧配合.螺栓旋紧

密封泄漏严重

1、密封元件材料选用不当

2、磨瘵付严重磨损

3、动靜环吻不勻

4 、磨擦付过大静环碎裂

1、向供泵串位述明介质情况,配适当动靜环

2、更換磨损另件.并调整弹簧压力,减少磨损

3、密封组合体松卡环镙栓重新调正位置

4、整泵拆卸.换静环按要求装密封组合件与轴垂直度误差<0.10

泵内有杂音或泵振动

1、泵轴与电机轴不同心

2 、流量超过使用范围产生气蚀

3、泵产生气蚀

4 、电动机与轴承磨损

1 、校正泵轴中心

2、选用适当的泵型.按泵使用范围运转

3、降低介质的温度或增加灌注压力

4、清洗或更換轴承

【FSB型氟塑料合金离心泵】产品特点:

FSB型氟塑料合金离心泵具有结构紧凑合理、耐强腐蚀、密封性能严密可靠、工作稳定、噪声低、机械强度高、不老化、无毒素分解、维修方便、流道光滑、效率高,节约能源等优点。杜绝跑、冒、滴、漏,广泛应用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等行业。

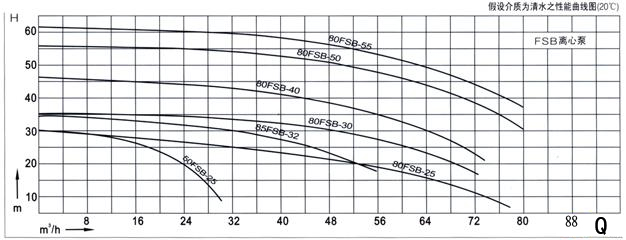

【FSB型氟塑料合金离心泵】性能曲线图:

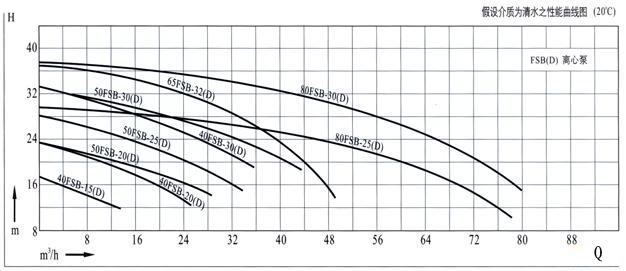

【FSB-D型氟塑料合金离心泵】性能曲线图:

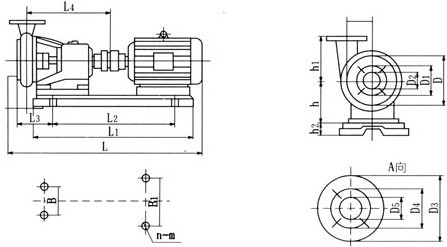

【FSB型氟塑料合金离心泵】安装尺寸图:


规格型号

L

L1

L2

L3

L4

D

D1

D2

D3

D4

D5

B

B1

d

h

h1

h2

n-m

25FSB-10

940

730

455

130

380

100

75

25

110

90

20

250

310

65

112

130

78

4-ф18

25FSB-18

940

730

455

130

380

100

75

25

110

90

20

250

310

65

112

130

78

4-ф18

40FSB-15

940

730

455

130

400

130

100

40

130

100

32

250

310

80

112

130

78

4-ф18

40FSB-20

940

730

455

130

400

130

100

40

130

100

32

250

310

80

112

130

78

4-ф18

40FSB-30

940

730

455

130

400

130

100

40

130

100

32

250

310

80

112

130

78

4-ф18

40FSB-40

940

730

455

130

400

130

100

40

130

100

32

250

310

80

112

130

78

4-ф18

50FSB-20

940

730

455

130

400

130

100

50

130

100

32

250

310

80

112

130

78

4-ф18

50FSB-25

940

730

455

130

400

130

100

50

130

100

40

250

310

80

112

130

78

4-ф18

50FSB-30

940

730

455

130

400

130

100

50

130

100

40

250

310

80

112

130

78

4-ф18

50FSB-40

1045

830

560

130

400

130

100

50

130

100

40

250

375

80

112

130

78

4-ф18

50FSB-50

1045

830

560

130

400

130

100

50

130

100

40

250

375

80

112

130

78

4-ф18

65FSB-32

1045

830

560

240

410

185

135

65

160

135

50

250

375

95

132

150

65

4-ф18

65FSB-40

1045

830

560

240

410

185

135

65

160

135

50

250

375

100

132

185

65

4-ф18

65FSB-50

1045

830

560

240

410

185

150

65

160

135

50

250

375

100

132

185

65

4-ф18

80FSB-20

1045

830

560

240

410

185

150

80

160

135

65

250

375

95

132

150

65

4-ф18

80FSB-30

1045

830

560

240

410

185

150

80

160

135

65

250

375

95

132

150

65

4-ф18

80FSB-34

1045

830

560

240

410

185

150

80

160

135

65

250

375

95

132

150

65

4-ф18

80FSB-40

1045

830

560

240

410

185

150

80

160

135

65

250

375

100

132

185

65

4-ф18

80FSB-50

1045

830

560

240

410

185

150

80

160

135

50

250

375

100

132

185

65

4-ф18

80FSB-55

1310

970

610

245

500

185

150

80

160

135

65

330

430

110

160

205

100

4-ф18

80FSB-80

1310

970

640

245

500

185

150

80

160

135

65

330

430

135

160

205

100

4-ф18

100FSB-32

1330

970

640

245

500

185

150

100

160

135

65

330

430

110

160

205

120

4-ф18

100FSB-50

1360

970

640

245

500

185

150

100

160

135

65

300

430

110

160

205

160

4-ф18

【FSB型氟塑料合金离心泵】机械密封:

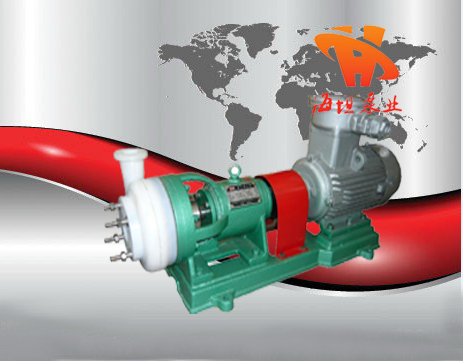

FSB和FSB-D氟塑料合金离心泵采用目前为先进的外装式四氟波纹管机械密封,其特点是能补偿泵轴的径向跳动,单端面密封外装式、易装卸、工作状态直观、耐腐耐磨密封性能好、拥有多层保护,延长了机封使用寿命;对于输送含杂质颗粒腐蚀性介质时,可配用无冷却水单端面硬对硬(碳化硅对碳化硅)机械密封,强碱与氢氟酸等特殊腐蚀性介质配用无压烧结碳化硅密封;用户选型时需考虑到介质中的固体含量及介质特殊腐蚀性.【FSB型氟塑料合金离心泵】产品图片:
