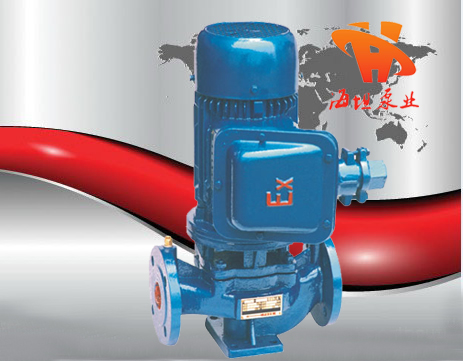

YGB型不锈钢防爆立式管道油泵

YGB型不锈钢防爆立式管道油泵

  • 质量稳定:全程质量监控,细致入微,全方位检测,保证产品质量!
  • 交货快捷:先进生产流水线,备货充足,常规产品全部仓库现货供应!
  • 专业定制:高级工程师专业选型报价,各种材质非标产品皆可洽谈定做!
销售热线 咨询价格 产品细节

产品简介:

YG型立式管道油泵系ISG型系列单级单吸管道离心泵扩展,是本单位科技人员联合国内水泵专家选用国内优秀水力模型,采用IS型离心泵之性能参数,在一般立式泵的基础上进行巧妙组合设计而成,同时根据使用温度、介质等不同在ISG型离心泵基础上派生出适用输送油性介质的产品。该系列产品具有高效节能、噪音低、性能可靠等优点。符合机械部JB/T5305 8-93的标准要求。产品按国际IS02858标准设计制造.该系列产品全部采用标准防爆电机,其防爆等级为DIIBT4、防护等级IP54,叶轮采用优质黄铜铸而成,9 3年通过机械工业部管道泵产品统检合格。

工作条件:

1.吸入压力<1.0 M P a,或泵系统工作压力<1.6 MP a,即泵吸入口压力+泵扬程<1.6 MP a、泵静压试验压力为2.5 M P a,订货时请注明系统工作压力。泵系统工作压力大于1.6 MPa BU应在订货时另行提出。以便在制造时泵的过流部分和联接部分采用铸钢材料。

2.环境温度<40 ℃,相对湿度<9 5%。

3.所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度>0.2 mm 。

注:如使用介质为带有细小颗粒,请在订货日寸说明,以便厂家采用耐磨式机械密封。

型谱图:

结构图:

1

取压塞

YG型结构说明:

1.本结构适用于输送不含固体颗粒的介质,温度为-20℃-+120℃的油类

2.所输送油类介质温度T>120℃或含有微量颗粒时,可选

择高温结构或化工泵结构。

2

排气阀

3

叶轮

4

机械密封

5

轴承

6

电机

7

联体窿

8

挡水圈

9

叶轮螺母

10

泵体

11

放水阀

安装尺寸图:


型号

外形尺寸

安装尺寸

进口法兰尺寸

隔振器(垫)

L

B

H

C1×B1

A

C2×B2

4-d1

D

D1

n-d

规格

H1

YG20-110

260

230

405

80×110

55

50×80

4-12

G3/4

/

/

SD41-0.5

75

YG20-160

300

230

420

90×130

65

60×100

4-14

G3/4

/

/

SD41×0.5

85

YG25-110

260

230

415

80×110

60

50×80

4-14

115

85

4-Φ14

SD41×0.5

80

YG25-125

260

230

435

80×110

75

50×80

4-14

115

85

4-Φ14

SD41×0.5

95

YG25-125A

260

230

435

80×110

75

50×80

4-14

115

85

4-Φ14

SD41×0.5

95

YG25-160

300

270

430

90×130

65

60×100

4-14

115

85

4-Φ14

SD41-0.5

85

YG25-160A

300

270

430

90×130

65

60×100

4-14

115

85

4-Φ14

SD41-0.5

85

YG32-100

260

230

445

100×150

72

70×120

4-14

140

100

4-Φ18

SD41-0.5

92

YG32-125

260

230

445

100×150

72

70×120

4-14

140

100

4-Φ18

SD41-0.5

92

YG32-125A

260

230

445

100×150

72

70×120

4-14

140

100

4-Φ18

SD41-0.5

92

YG32-160

320

270

505

100×150

85

70×120

4-14

140

100

4-Φ18

SD61-0.5

105

YG32-160A

320

270

415

90×130

90

70×120

4-14

140

100

4-Φ18

SD61-0.5

110

YG32-160(I)

320

270

505

100×150

90

70×120

4-14

140

100

4-Φ18

SD61-0.5

110

YG32-200

340

330

540

120×170

95

80×130

4-14

140

100

4-Φ18

SD61-0.5

115

YG32-200A

340

330

540

120×170

95

80×130

4-14

140

100

4-Φ18

SD61-0.5

115

型号

外形尺寸

安装尺寸

进口法兰尺寸

隔振器(垫)

L

B

H

C1×B1

A

C2×B2

4-d1

D

D1

n-d

规格

H1

YG32-200(I)

340

330

560

120×170

95

80×130

4-14

140

100

4-Φ18

SD61-0.5

115

YG40-100

260

230

445

120×170

85

70×120

4-14

150

110

4-Φ18

SD41-0.5

105

YG40-100A

260

230

445

100×150

85

70×120

4-14

150

110

4-Φ18

SD41-0.5

105

YG40-125

280

230

445

100×150

85

70×120

4-14

150

110

4-Φ18

SD41-0.5

105

YG40-125A

280

230

445

100×150

85

70×120

4-14

150

110

4-Φ18

SD41-0.5

105

YG40-160

320

270

505

100×150

90

70×120

4-14

150

110

4-Φ18

SD61-0.5

110

YG40-160A

320

270

505

100×150

90

70×120

4-14

150

110

4-Φ18

SD61-0.5

110

YG40-160B

320

270

505

100×150

90

70×120

4-14

150

110

4-Φ18

SD61-0.5

110

YG40-200

340

330

560

120×170

95

80×130

4-14

150

110

4-Φ18

SD61-0.5

115

YG40-200A

340

330

560

120×170

95

80×130

4-14

150

110

4-Φ18

SD61-0.5

115

YG40-200B

340

330

560

120×170

95

80×130

4-14

150

110

4-Φ18

SD61-0.5

115

YG40-250

400

405

630

120×170

95

80×130

4-14

150

110

4-Φ18

SD61-0.5

115

YG40-250A

400

405

630

120×170

95

80×130

4-14

150

110

4-Φ18

SD61-0.5

115

YG40-250B

400

405

565

120×170

95

80×130

4-14

150

110

4-Φ18

SD61-0.5

115

YG40-100(I)

300

230

455

120×170

90

80×130

4-14

150

110

4-Φ18

SD41-0.5

110

型号

外形尺寸

安装尺寸

进口法兰尺寸

隔振器(垫)

L

B

H

C1×B1

A

C2×B2

4-d1

D

D1

n-d

规格

H1

YG40-100(I)A

300

230

455

120×170

90

80×130

4-14

150

110

4-Φ18

SD41-0.5

110

YG40-125(I)

300

240

465

120×170

90

80×130

4-14

150

110

4-Φ18

SD41-0.5

110

YG40-125(I)A

300

240

450

120×170

90

80×130

4-14

150

110

4-Φ18

SD41-0.5

110

YG40-160(I)

340

300

550

120×170

95

80×130

4-14

150

110

4-Φ18

SD61-0.5

115

YG40-160(I)A

340

300

515

120×170

95

80×130

4-14

150

110

4-Φ18

SD61-0.5

115

YG40-160(I)B

340

300

490

120×170

95

80×130

4-14

150

110

4-Φ18

SD61-0.5

115

YG40-200(I)

360

350

635

120×170

95

80×130

4-14

150

110

4-Φ18

SD61-0.5

115

YG40-200(I)A

360

350

570

120×170

95

80×130

4-14

150

110

4-Φ18

SD61-0.5

115

YG40-200(I)B

360

350

550

120×170

95

80×130

4-14

150

110

4-Φ18

SD61-0.5

115

YG40-250(I)

450

430

780

140×200

105

100×160

4-18

150

110

4-Φ18

JSD2-3

205

YG40-250(I)A

450

360

650

140×200

105

100×160

4-18

150

110

4-Φ18

JSD2-3

205

YG40-250(I)B

450

360

650

140×200

105

100×160

4-18

150

110

4-Φ18

JSD2-3

205

YG40-250(I)C

450

360

650

140×200

105

100×160

4-18

150

110

4-Φ18

JSD2-3

205

YG50-100

290

230

455

100×150

95

70×120

4-14

165

125

4-Φ18

SD41-0.5

115

YG50-100A

290

230

455

100×150

95

70×120

4-14

165

125

4-Φ18

SD41-0.5

115

型号

外形尺寸

安装尺寸

进口法兰尺寸

隔振器(垫)

L

B

H

C1×B1

A

C2×B2

4-d1

D

D1

n-d

规格

H1

YG50-125

300

240

465

100×150

95

70×120

4-14

165

125

4-Φ18

SD41-0.5

115

YG50-125A

300

240

450

100×150

95

70×120

4-14

165

125

4-Φ18

SD41-0.5

115

YG50-160

320

300

550

120×170

100

80×130

4-14

165

125

4-Φ18

SD61-0.5

120

YG50-160A

320

300

515

120×170

100

80×130

4-14

165

125

4-Φ18

SD61-0.5

120

YG50-160B

320

300

490

120×170

100

80×130

4-14

165

125

4-Φ18

SD61-0.5

120

YG50-200

360

350

635

120×170

100

80×130

4-14

165

125

4-Φ18

SD61-0.5

120

YG50-200A

360

350

570

120×170

100

80×130

4-14

165

125

4-Φ18

SD61-0.5

120

YG50-200B

360

350

550

120×170

100

80×130

4-14

165

125

4-Φ18

SD61-0.5

120

YG50-250

440

430

780

140×270

105

100×160

4-18

165

125

4-Φ18

JGD2-3

205

YG50-250A

440

430

650

140×270

105

100×160

4-18

165

125

4-Φ18

JGD2-3

205

YG50-250B

440

360

650

140×270

105

100×160

4-18

165

125

4-Φ18

JGD2-3

205

YG50-250C

440

360

650

140×270

105

100×160

4-18

165

125

4-Φ18

JGD2-3

205

YG50-100(I)

320

235

475

140×270

105

100×160

4-18

165

125

4-Φ18

SD41-0.5

125

YG50-100(I)A

320

235

460

140×270

105

100×160

4-18

165

125

4-Φ18

SD41-0.5

125

YG50-125(I)

340

280

550

140×270

95

100×160

4-18

165

125

4-Φ18

SD61-0.5

110

型号

外形尺寸

安装尺寸

进口法兰尺寸

隔振器(垫)

L

B

H

C1×B1

A

C2×B2

4-d1

D

D1

n-d

规格

H1

YG50-125(I)A

340

280

515

140×270

95

100×160

4-18

165

125

4-Φ18

SD61-0.5

110

YG50-160(I)

360

305

570

140×270

100

100×160

4-18

165

125

4-Φ18

SD61-0.5

120

YG50-160(I)A

360

305

570

140×270

100

100×160

4-18

165

125

4-Φ18

SD61-0.5

120

YG50-160(I)B

360

305

550

140×270

100

100×160

4-18

165

125

4-Φ18

SD61-0.5

120

YG50-200(I)

380

350

635

140×270

105

100×160

4-18

165

125

4-Φ18

SD61-0.5

125

YG50-200(I)A

380

350

635

140×270

105

100×160

4-18

165

125

4-Φ18

SD61-0.5

125

YG50-200(I)B

380

350

635

140×270

105

100×160

4-18

165

125

4-Φ18

SD61-0.5

125

YG50-250(I)

460

435

785

160×220

110

120×180

4-18

165

125

4-Φ18

JGD2-3

210

YG50-250(I)A

460

435

785

160×220

110

120×180

4-18

165

125

4-Φ18

JGD2-3

210

YG50-250(I)B

460

435

785

160×220

110

120×180

4-18

165

125

4-Φ18

JGD2-3

210

YG50-315(I)

550

510

920

190×280

110

150×240

4-18

165

125

4-Φ18

JGD2-3

210

YG50-315(I)A

550

470

855

190×280

110

150×240

4-18

165

125

4-Φ18

JGD2-3

210

YG50-315(I)B

550

435

830

190×280

110

150×240

4-18

165

125

4-Φ18

JGD2-3

210

YG50-315(I)C

550

435

785

190×280

110

150×240

4-18

165

125

4-Φ18

JGD2-3

210

YG65-100

320

235

475

140×200

105

100×160

4-18

185

145

4-Φ18

SD41-0.5

125

型号

外形尺寸

安装尺寸

进口法兰尺寸

隔振器(垫)

L

B

H

C1×B1

A

C2×B2

4-d1

D

D1

n-d

规格

H1

YG65-100A

320

235

460

140×200

105

100×160

4-18

185

145

4-Φ18

SD41-0.5

125

YG65-125

340

280

550

140×200

100

100×160

4-18

185

145

4-Φ18

SD41-0.5

120

YG65-125A

340

280

515

140×200

100

100×160

4-18

185

145

4-Φ18

SD41-0.5

120

YG65-160

360

305

570

140×200

100

100×160

4-18

185

145

4-Φ18

SD41-0.5

120

YG65-160A

360

305

570

140×200

100

100×160

4-18

185

145

4-Φ18

SD41-0.5

120

YG65-160B

360

305

550

140×200

100

100×160

4-18

185

145

4-Φ18

SD41-0.5

120

YG65-200

380

350

635

140×200

105

100×160

4-18

185

145

4-Φ18

SD41-0.5

125

YG65-200A

380

350

635

140×200

105

100×160

4-18

185

145

4-Φ18

SD41-0.5

125

YG65-200B

380

350

635

140×200

105

100×160

4-18

185

145

4-Φ18

SD41-0.5

125

YG65-250

480

435

785

160×220

110

120×180

4-18

185

145

4-Φ18

JGD2-3

210

YG65-250A

480

435

785

160×220

110

120×180

4-18

185

145

4-Φ18

JGD2-3

210

YG65-250B

480

435

785

160×220

110

120×180

4-18

185

145

4-Φ18

JGD2-3

210

YG65-315

550

510

920

190×280

110

120×180

4-18

185

145

4-Φ18

JGD2-3

210

YG65-315A

550

470

855

190×280

110

150×240

4-18

185

145

4-Φ18

JGD2-3

210

YG65-315B

550

435

830

190×280

110

150×240

4-18

185

145

4-Φ18

JGD2-3

210

型号

外形尺寸

安装尺寸

进口法兰尺寸

隔振器(垫)

L

B

H

C1×B1

A

C2×B2

4-d1

D

D1

n-d

规格

H1

YG65-315C

550

435

785

190×280

110

150×240

4-18

185

145

4-Φ18

JGD2-3

210

YG65-100(I)

400

285

570

140×200

120

100×160

4-18

185

145

4-Φ18

SD61-0.5

140

YG65-100(I)A

400

245

530

140×200

120

100×160

4-18

185

145

4-Φ18

SD61-0.5

140

YG65-125(I)

400

360

660

140×200

100

100×160

4-18

185

145

4-Φ18

SD61-0.5

140

YG65-125(I)A

400

315

595

140×200

120

100×160

4-18

185

145

4-Φ18

SD61-0.5

140

YG65-160(I)

400

360

660

140×200

125

100×160

4-18

185

145

4-Φ18

SD61-0.5

145

YG65-160(I)A

400

360

660

140×200

125

100×160

4-18

185

145

4-Φ18

SD61-0.5

145

YG65-160(I)B

400

315

660

140×200

125

100×160

4-18

185

145

4-Φ18

SD61-0.5

145

YG65-200(I)

450

430

795

140×200

125

100×160

4-18

185

145

4-Φ18

JGD2-3

225

YG65-200(I)A

450

430

795

140×200

125

100×160

4-18

185

145

4-Φ18

JGD2-3

225

YG65-200(I)B

450

430

665

140×200

125

100×160

4-18

185

145

4-Φ18

JGD2-3

225

YG65-250(I)

480

465

870

160×220

130

120×180

4-18

185

145

4-Φ18

JGD2-3

280

YG65-250(I)A

480

430

850

160×220

130

120×180

4-18

185

145

4-Φ18

JGD2-3

280

YG65-250(I)B

480

430

805

160×220

120

120×180

4-18

185

145

4-Φ18

JGD2-3

230

YG65-315(I)

580

530

1000

190×280

130

150×240

4-18

185

145

4-Φ18

JGD2-3

230

型号

外形尺寸

安装尺寸

进口法兰尺寸

隔振器(垫)

L

B

H

C1×B1

A

C2×B2

4-d1

D

D1

n-d

规格

H1

YG65-315(I)A

580

530

1000

190×280

130

150×240

4-18

185

145

4-Φ18

JGD2-3

230

YG65-315(I)B

580

530

1000

190×280

130

150×240

4-18

185

145

4-Φ18

JGD2-3

230

YG65-315(I)C

580

470

885

190×280

130

150×240

4-18

185

145

4-Φ18

JGD2-3

230

YG80-100

400

285

570

140×200

120

100×160

4-18

200

160

8-Φ18

SD61-0.5

140

YG80-100A

400

245

535

140×200

120

100×160

4-18

200

160

8-Φ18

SD61-0.5

140

YG80-125

400

360

660

140×200

120

100×160

4-18

200

160

8-Φ18

SD61-0.5

140

YG80-125A

400

315

595

140×200

120

100×160

4-18

200

160

8-Φ18

SD61-0.5

140

YG80-160

400

360

660

140×200

125

100×160

4-18

200

160

8-Φ18

SD61-0.5

145

YG80-160A

400

360

660

140×200

125

100×160

4-18

200

160

8-Φ18

SD61-0.5

145

YG80-160B

400

360

660

140×200

120

100×160

4-18

200

160

8-Φ18

SD61-0.5

145

YG80-200

430

430

795

140×200

125

100×160

4-18

200

160

8-Φ18

JGD2-3

225

YG80-200A

430

430

795

140×200

125

100×160

4-18

200

160

8-Φ18

JGD2-3

225

YG80-200B

430

360

665

140×200

125

100×160

4-18

200

160

8-Φ18

JGD2-3

225

YG80-250

480

465

870

160×220

130

120×180

4-18

200

160

8-Φ18

JGD2-3

230

YG80-250A

480

430

850

160×220

120

120×180

4-18

200

160

8-Φ18

JGD2-3

230

型号

外形尺寸

安装尺寸

进口法兰尺寸

隔振器(垫)

L

B

H

C1×B1

A

C2×B2

4-d1

D

D1

n-d

规格

H1

YG80-250B

480

430

805

160×220

130

120×180

4-18

200

160

8-Φ18

JGD2-3

230

YG80-315

580

530

1000

190×280

130

150×240

4-18

200

160

8-Φ18

JGD2-3

230

YG80-315A

580

530

1000

190×280

130

150×240

4-18

200

160

8-Φ18

JGD2-3

230

YG80-315B

580

530

1000

190×280

130

150×240

4-18

200

160

8-Φ18

JGD2-3

230

YG80-315C

580

470

885

190×280

130

150×240

4-18

200

160

8-Φ18

JGD2-3

230

YG80-100(I)

460

360

675

160×220

140

150×220

4-18

200

160

8-Φ18

SD61-0.5

160

YG80-100(I)A

460

360

615

160×220

140

120×180

4-18

200

160

8-Φ18

SD61-0.5

160

YG80-125(I)

450

430

805

160×220

140

120×180

4-18

200

160

8-Φ18

JGD2-3

240

YG80-125(I)A

450

350

675

160×220

140

120×180

4-18

200

160

8-Φ18

JGD2-3

240

YG80-160(I)

500

430

835

160×220

160

120×180

4-18

200

160

8-Φ18

JGD2-3

260

YG80-160(I)A

500

430

835

160×220

160

120×180

4-18

200

160

8-Φ18

JGD2-3

260

YG80-160(I)B

500

430

835

160×220

160

120×180

4-18

200

160

8-Φ18

JGD2-3

260

YG80-200(I)

480

475

880

160×220

130

120×180

4-18

200

160

8-Φ18

JGD2-3

235

YG80-200(I)A

480

430

860

160×220

135

120×180

4-18

200

160

8-Φ18

JGD2-3

235

YG80-200(I)B

480

430

815

160×220

135

120×180

4-18

200

160

8-Φ18

JGD2-3

235

型号

外形尺寸

安装尺寸

进口法兰尺寸

隔振器(垫)

L

B

H

C1×B1

A

C2×B2

4-d1

D

D1

n-d

规格

H1

YG80-250(I)

550

520

1015

190×280

155

150×240

4-18

200

160

8-Φ18

JGD2-3

275

YG80-250(I)A

550

520

1015

190×280

155

150×240

4-18

200

160

8-Φ18

JGD2-3

275

YG80-250(I)B

550

520

1015

190×280

155

150×240

4-18

200

160

8-Φ18

JGD2-3

275

YG80-315(I)

640

700

1235

190×280

165

150×240

4-18

200

160

8-Φ18

JGD2-3

285

YG80-315(I)A

640

640

1165

190×280

165

150×240

4-18

200

160

8-Φ18

JGD2-3

285

YG80-315(I)B

640

580

1080

190×280

165

150×240

4-18

200

160

8-Φ18

JGD2-3

285

YG80-315(I)C

640

520

1040

190×280

165

150×240

4-18

200

160

8-Φ18

JGD2-3

285

YG100-100

460

360

675

160×220

140

120×180

4-18

220

180

8-Φ18

SD61-0.5

160

YG100-100A

460

315

610

160×220

140

120×180

4-18

220

180

8-Φ18

SD61-0.5

160

YG100-125

440

430

805

160×220

140

120×180

4-18

220

180

8-Φ18

JGD2-3

240

YG100-125A

440

350

675

160×220

140

120×180

4-18

220

180

8-Φ18

JGD2-3

240

YG100-160

500

430

835

160×220

160

120×180

4-18

220

180

8-Φ18

JGD2-3

260

YG100-160A

500

430

835

160×220

160

120×180

4-18

220

180

8-Φ18

JGD2-3

260

YG100-160B

500

430

835

160×220

160

120×180

4-18

220

180

8-Φ18

JGD2-3

260

YG100-200

480

475

880

160×220

140

120×180

4-18

220

180

8-Φ18

JGD2-3

240

型号

外形尺寸

安装尺寸

进口法兰尺寸

隔振器(垫)

L

B

H

C1×B1

A

C2×B2

4-d1

D

D1

n-d

规格

H1

YG100-200A

480

430

860

160×220

140

120×180

4-18

220

180

8-Φ18

JGD2-3

240

YG100-200B

480

430

815

160×220

140

120×180

4-18

220

180

8-Φ18

JGD2-3

240

YG100-250

550

520

1015

160×220

155

120×180

4-18

220

180

8-Φ18

JGD2-3

275

YG100-250A

550

520

1015

160×220

155

120×180

4-18

220

180

8-Φ18

JGD2-3

275

YG100-250B

550

520

1015

160×220

155

120×180

4-18

220

180

8-Φ18

JGD2-3

275

YG100-315

640

700

1235

250×300

165

160×220

4-18

220

180

8-Φ18

JGD2-3

285

YG100-315A

640

640

1165

250×300

165

160×220

4-18

220

180

8-Φ18

JGD2-3

285

YG100-315B

640

580

1080

250×300

165

160×220

4-18

220

180

8-Φ18

JGD2-3

285

YG100-315C

640

520

1045

250×300

165

160×220

4-18

220

180

8-Φ18

JGD2-3

285

YG100-100(I)

500

415

802

160×220

140

120×280

4-18

220

180

8-Φ18

JGD2-3

180

YG100-125(I)

500

300

807

160×220

160

120×280

4-18

220

180

8-Φ18

JGD2-3

180

YG100-125(I)A

500

280

807

160×220

160

120×280

4-18

220

180

8-Φ18

JGD2-3

180

YG100-160(I)

500

330

884

160×220

170

120×280

4-18

220

180

8-Φ18

JGD2-3

190

YG100-160(I)A

500

330

884

160×220

170

120×280

4-18

220

180

8-Φ18

JGD2-3

190

YG100-200(I)

540

365

970

160×220

165

120×180

4-18

220

180

8-Φ18

JGD2-3

185

型号

外形尺寸

安装尺寸

进口法兰尺寸

隔振器(垫)

L

B

H

C1×B1

A

C2×B2

4-d1

D

D1

n-d

规格

H1

YG100-200(I)A

540

345

970

160×220

165

120×180

4-18

220

180

8-Φ18

JGD2-3

185

YG100-200(I)B

540

345

970

160×220

165

120×180

4-18

220

180

8-Φ18

JGD2-3

185

YG100-250(I)

600

435

1121

190×280

175

150×240

4-18

220

180

8-Φ18

JGD2-3

275

YG100-250(I)A

600

360

1121

190×280

175

150×240

4-18

220

180

8-Φ18

JGD2-3

275

YG100-250(I)B

600

360

1121

190×280

175

150×240

4-18

220

180

8-Φ18

JGD2-3

275

YG125-100

520

430

830

190×280

165

150×240

4-18

250

210

8-Φ18

JGD2-3

265

YG125-100A

520

360

830

190×280

165

150×240

4-18

250

210

8-Φ18

JGD2-3

265

YG125-125

520

430

840

190×280

170

150×240

4-18

250

210

8-Φ18

JGD2-3

270

YG125-125A

520

430

840

190×280

170

150×240

4-18

250

210

8-Φ18

JGD2-3

270

YG125-160

520

460

920

190×280

175

150×240

4-18

250

210

8-Φ18

JGD2-3

275

YG125-160A

520

430

890

190×280

175

150×240

4-18

250

210

8-Φ18

JGD2-3

275

YG125-160B

520

430

850

190×280

175

150×240

4-18

250

210

8-Φ18

JGD2-3

275

YG125-200

570

510

1040

250×300

175

210×260

4-18

250

210

8-Φ18

JGD3-2

295

YG125-200A

570

510

1040

250×300

175

210×260

4-18

250

210

8-Φ18

JGD3-2

295

YG125-200B

570

460

1040

250×300

175

210×260

4-18

250

210

8-Φ18

JGD3-2

295

型号

外形尺寸

安装尺寸

进口法兰尺寸

隔振器(垫)

L

B

H

C1×B1

A

C2×B2

4-d1

D

D1

n-d

规格

H1

YG125-250

680

660

1180

250×300

170

210×260

4-18

250

210

8-Φ18

JGD3-2

290

YG125-250A

680

570

1080

250×300

170

210×260

4-18

250

210

8-Φ18

JGD3-2

290

YG125-250B

680

510

1050

250×300

170

210×260

4-18

250

210

8-Φ18

JGD3-2

290

YG125-315

680

685

1350

300×350

180

230×280

4-18

250

210

8-Φ18

JGD3-2

300

YG125-315A

680

685

1300

300×350

180

230×280

4-18

250

210

8-Φ18

JGD3-3

300

YG125-315B

680

685

1350

300×350

180

230×280

4-18

250

210

8-Φ18

JGD3-3

300

YG125-315C

680

660

1230

300×350

180

230×280

4-18

250

210

8-Φ18

JGD3-3

300

YG150-125

520

430

840

160×220

170

120×180

4-18

285

240

8-Φ22

JGD2-3

275

YG150-125A

520

430

840

160×220

170

120×180

4-18

285

240

8-Φ22

JGD2-3

275

YG150-160

520

430

850

190×280

175

150×240

4-18

285

240

8-Φ22

JGD2-3

275

YG150-160A

520

430

850

190×280

175

150×240

4-18

285

240

8-Φ22

JGD2-3

275

YG150-160B

520

430

850

190×280

175

150×240

4-18

285

240

8-Φ22

JGD2-3

275

YG150-200

680

435

930

250×300

200

210×260

4-18

285

240

8-Φ22

JGD2-3

300

YG150-200A

680

435

885

250×300

200

210×260

4-18

285

240

8-Φ22

JGD2-3

300

YG150-200B

680

435

885

250×300

200

210×260

4-18

285

240

8-Φ22

JGD2-3

300

型号

外形尺寸

安装尺寸

进口法兰尺寸

隔振器(垫)

L

B

H

C1×B1

A

C2×B2

4-d1

D

D1

n-d

规格

H1

YG150-250

700

475

960

250×300

205

210×260

4-18

285

240

8-Φ22

JGD2-3

305

YG150-250A

700

475

940

250×300

205

210×260

4-18

285

240

8-Φ22

JGD2-3

305

YG150-250B

700

445

895

250×300

205

210×260

4-18

285

240

8-Φ22

JGD2-3

305

YG150-315

760

530

1075

250×300

205

210×260

4-18

285

240

8-Φ22

JGD3-3

325

YG150-315A

760

505

1000

250×300

205

210×260

4-18

285

240

8-Φ22

JGD3-3

325

YG150-315B

760

505

960

250×300

205

210×260

4-18

285

240

8-Φ22

JGD3-3

325

YG150-400

800

595

1120

250×300

210

210×260

4-18

285

240

8-Φ22

JGD2

330

YG150-400A

800

595

1095

250×300

210

210×260

4-18

285

240

8-Φ22

JGD3

330

YG150-400B

800

560

1075

250×300

210

210×260

4-18

285

240

8-Φ22

JGD3

330

YG150-400C

800

535

1000

250×300

210

210×260

4-18

285

240

8-Φ22

JGD3-3

330

YG150-250(I)

700

700

1280

250×300

195

210×260

4-18

285

240

8-Φ22

JGD3-3

315

YG150-250(I)A

700

640

1200

250×300

195

210×260

4-18

285

240

8-Φ22

JGD3-3

315

YG150-250(I)B

700

585

1115

250×300

195

210×260

4-18

285

240

8-Φ22

JGD3-3

315

YG200-200

680

435

930

300×370

200

250×320

4-22

340

295

12-Φ22

JGD2-3

300

YG200-200A

680

435

885

300×370

200

250×320


340

295

12-Φ22

JGD2-3

300

型号

外形尺寸

安装尺寸

进口法兰尺寸

隔振器(垫)

L

B

H

C1×B1

A

C2×B2

4-d1

D

D1

n-d

规格

H1

YG200-250

750

475

960

300×370

210

250×320

4-22

340

295

12-Φ22

JGD2-3

310

YG200-250A

750

475

940

300×370

210

250×320

4-22

340

295

12-Φ22

JGD2-3

310

YG200-250B

750

445

895

300×370

210

250×320

4-22

340

295

12-Φ22

JGD2-3

310

YG200-315

800

530

1075

270×320

210

210×260

4-22

340

295

12-Φ22

JGD3-3

330

YG200-315A

800

505

1000

270×320

210

210×260

4-22

340

295

12-Φ22

JGD3-3

330

YG200-315B

800

505

960

270×320

210

210×260

4-22

340

295

12-Φ22

JGD3-3

330

YG200-400

860

595

1120

300×370

225

250×320

4-22

340

295

12-Φ22

JGD3-3

345

YG200-400A

860

595

1095

300×370

225

250×320

4-22

340

295

12-Φ22

JGD3-3

345

YG200-400B

860

560

1075

300×370

225

250×320

4-22

340

295

12-Φ22

JGD3-3

345

YG200-400C

860

535

1000

300×370

225

250×320

4-22

340

295

12-Φ22

JGD3-3

345

YG200-200(I)

810

525

1030

300×370

240

250×320

4-22

340

295

12-Φ22

JGD3-2

360

YG200-200(I)A

810

525

970

300×370

240

250×320

4-22

340

295

12-Φ22

JGD3-2

360

YG200-250(I)

830

530

1110

300×370

240

250×320

4-22

340

295

12-Φ22

JGD3-3

360

YG200-250(I)A

830

510

1035

300×370

240

250×320

4-22

340

295

12-Φ22

JGD3-3

360

YG200-250(I)B

830

510

995

300×370

240

250×320

4-22

340

295

12-Φ22

JGD3-3

36

型号

外形尺寸

安装尺寸

进口法兰尺寸

隔振器(垫)

L

B

H

C1×B1

A

C2×B2

4-d1

D

D1

n-d

规格

H1

YG200-315(I)

860

645

1265

300×370

250

250×320

4-22

340

295

12-Φ22

JGD4-1

380

YG200-315(I)A

860

625

1180

300×370

250

250×320

4-22

340

295

12-Φ22

JGD4-1

380

YG200-315(I)B

860

625

1145

300×370

250

250×320

4-22

340

295

12-Φ22

JGD4-1

380

YG200-400(I)

880

700

1340

300×370

260

250×320

4-22

340

295

12-Φ22

JGD4-2

390

YG200-400(I)A

880

700

1340

300×370

260

250×320

4-22

340

295

12-Φ22

JGD4-2

390

YG200-400(I)B

880

635

1270

300×370

260

250×320

4-22

340

295

12-Φ22

JGD4-2

390

YG200-400(I)C

880

600

1185

300×370

260

250×320

4-22

340

295

12-Φ22

JGD4-2

390

YG250-250

1110

550

1145

350×400

250

280×330

4-22

405

355

12-Φ26

JGD4-2

390

YG250-250A

1110

550

1145

350×400

250

280×330

4-22

405

355

12-Φ26

JGD4-2

390

YG250-315

1110

640

1350

350×400

265

300×340

4-22

405

355

12-Φ26

JGD4-2

390

YG250-315A

1110

640

1350

350×400

265

300×340

4-22

405

355

12-Φ26

JGD4-2

390

YG250-315B

1110

640

1350

350×400

265

280×330

4-22

405

355

12-Φ26

JGD4-2

390

YG250-400

1200

900

1740

400×500

265

330×430

4-22

405

355

12-Φ26

JGD4-2

390

YG350-315

1300

680

1400

500×450

360

430×380

4-22

520

470

16-Φ26

JGD4-2

568

管道连接方式:

横式抽送水用

单段横式配装

多段竖式配装

多段横式配装

竖式抽送水用

单段竖式配装

安装方式:

一、硬性连接:

1.直接安装

2.联接板安装

1.进口阀门 2.直管 3.弯管 4.直管 5.直管 6.弯管 7.直管 8.出口阀门

1.进口阀门 2.直管 3.弯管 4.直管 5.联接板 6.直管 7.弯管8.直管9.出口阀门

 二、柔性连接:

1.联接板,加隔振器安装

2.联接板,加隔振垫安装

1.进口阀门  2.柔性接头  3.弯管  4.直管  5.联接板

6.隔振器 7.直管 8.弯管 9.柔性接头 10.出口阀门

1.进口阀门 2.柔性接头3.直管4.联接板 5.隔振垫 6.直管 7.出口阀门

YGB型不锈钢防爆立式管道油泵的维护:

(一)运行中的维护
    1、进口管道必须充满液体,禁止泵在汽蚀状态下长期运行。
    2、定时检查电机电流值,不得超过电机额定电流。
    3、泵进行长期运行后,由于机械磨损,使机组噪音及振动增大时,应停车检查,必要时可更换易损件,机组大修期一般为一年。
(二)机械密封维护
    1、机械密封润滑应清洁无固体颗粒。
    2、严禁机械密封在干磨情况下工作。
    3、起动前应先盘动泵(电机)几圈,以免突然起动造成石墨环断裂损坏。
    4、密封泄漏允差3滴/分,否则应检修。

故障原因及排除方法:

故障现象

可能产生的原因

排除方法

1、水泵不出水

a.进出口阀门未打开,进出管路阻塞,叶轮流道阻塞。

b.电机运行方向不对,电机缺相转速很慢。

c.吸入管漏气。

d.泵没灌满液体,泵腔内有空气。

e.进口供水不足,吸程过高,底阀漏水。

f.管路阻力过大,泵选型不当。

a.检查,去除阻塞物。

b.调整电机方向,紧固电机接线。

c.拧紧各密封面,排除空气。

d.打开泵上盖或打开排气阀,排尽空气。

e.停机检查、调整。

f.减少管路弯道,重新选泵。

2、水泵流量不足

a.先按1.原因检查。

b.管道、泵叶轮流道部分阻塞,水垢沉积、阀门开度不足。

c.电压偏低。

d.叶轮磨损。

a.先按1.排除。

b.去除阻塞物,重新调整阀门开度。

c.稳压。

d.更换叶轮。

3、功率过大

a.超过额定流量使用。

b.吸程过高。

c.泵轴承磨损。

a.调节流量,关小出口阀门。

b.降低吸程。

c.更换轴承。

4、杂音振动

a.管路支撑不稳。

b.液体混有气体。

c.产生汽蚀。

d.轴承损坏。

e.电机超载发热动行。

a.稳固管路。

b.提高吸入压力、排气。

c.降低真空度。

d.更换轴承。

e.调整按5。

5、电机发热

a.流量过大,超载运行。

b.碰擦。

c.电机轴承损坏。

d.电压不足。

a.关小出口阀。

b.检查排除。

c.更换轴承。

d.稳压。

6、水泵漏水

a.机械密封磨损。

b.泵体有砂孔或破裂。

c.密封面不平整。

d.安装螺栓松懈。

a.更换。

b.焊补或更换。

c.修整。

d.紧固。

启动与停车:

(一)起动前准备
    1、用手拨转电机风叶,叶轮应无卡磨现象,转动灵活。
    2、打开进口阀门打开排气阀使液体充满整个泵腔,然后关闭排气阀。
    3、用手盘动泵以使润滑液进入机械密封端面。
    4、点动电机,确定转向是否正确。
(二)起动与运行
    1、全开进口阀门,关闭吐出管路阀门。
    2、接通电源,当泵达到正常转速后,再逐渐打开吐出管路上阀门,并调节到所需工况。
    3、注意观察仪表读数,检查轴封泄漏情况,正常时机械密封泄漏量<3滴/分,检查电机、轴承处温升≤70℃,如果发现异常情况,应及时处理。
(三)停车
    l、逐渐关闭吐出管路阀门,切断电源。
    2、关闭进口阀门。
    3、如环境温度低于0℃,应将泵内液体放尽,以免冻裂。
    4、如长期停用,应将泵拆卸清洗,包装保管。

安装说明:

    1、安装前应检查机组紧固体有无松动现象,泵体流道有无异物堵塞,以免水泵运行时损坏叶轮和泵体。
    2、安装时管道重量不应加在水泵上,以免使泵变形。
    3、安装时必须拧紧地脚螺栓,以免起动时振动对泵性能的影响。
    4、为了维修方便和使用安全,在泵的进出口管路上各安装一只调节阀及在泵出口附近安装一只压力表,以保证在额定扬程和流量范围内运行,确保泵正常运行,延长水泵的使用寿命。
    5、安装后拨动泵轴,叶轮应无磨擦声或卡死现象,否则应将泵拆开检查原因。
    6、泵分硬性联接安装和柔性联接安装两种(见联接方式)。

产品特点:

1.泵为立式结构,进出口口径相同,且位于同一中心线上,可象阀门一样安装于管路之中,外形紧凑美观,占地面积小,建筑投入低,如加上防护罩则可置于户外使用.
2.叶轮直接安在电机的加长轴上,轴向尺寸短,结构紧凑,泵与电机轴承配置合理,能有效地平衡泵运转产生的径向和轴向负荷,从而保证了泵的运行平稳,振动噪音很低.
3.轴封采用机械密封或机械密封组合,采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质,耐磨密封,能有效地增长机械密封的使用寿命。
4.安装检修方便,无需拆动管路系统,只要卸下泵联体座螺母即可抽出全部转子部件。
5.可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式.
6.可根据管路布置的要求采用泵的竖式和横式安装。

产品用途:

1.YG型立式管道油泵,供输送汽油、煤油、柴油等石油产品,被输送介质温度为-20℃-+120℃。
2.该泵主要使用在管路增压,远距离输送汽油、煤油、柴油、航空油等油类,也可输送其它无腐蚀性的液体。 适用于油库、油站、化工、矿山、石化、企事业单位等。

版权所有:永嘉县海坦泵业有限公司 ICP备:浙ICP备11022796号-1

联系电话:销售电话:0577-66996885 66996886 66996887 66996889  图文传真:0577-66995778

地址:浙江省温州市永嘉县瓯北镇东瓯工业区  Email:haitanb@163.com
