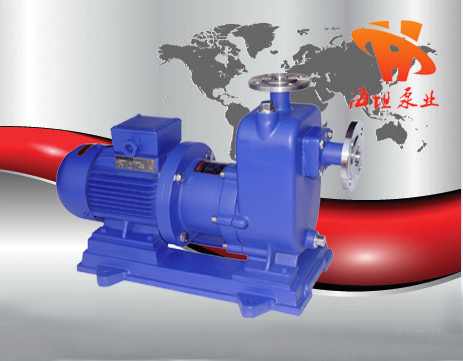

自吸式磁力泵ZCQ型

自吸式磁力泵ZCQ型
产品名称:自吸式磁力泵ZCQ型
产品型号:ZCQ型
所属系列:不锈钢磁力泵 自吸式磁力泵 磁力驱动泵
最新报价:0.0000
更新时间:2007-03-19
上一个产品:125WFB-B3立式无密封自控自吸泵
下一个产品:J41H法兰式截止阀

自吸式磁力泵ZCQ型产品详细资料

【ZCQ型自吸式磁力泵】产品:

【ZCQ型自吸式磁力泵】产品简介:

ZCQ型自吸式磁力泵是根据众用户的要求,在CQ型磁力泵的基础上吸取国外最新技术,并经过本公司工程技术人员反复研究试验而成功的新产品,其性能达到国外同类产品九十年代先进水平。

【ZCQ型自吸式磁力泵】型号意义:

【ZCQ型自吸式磁力泵】工作原理:

ZCQ型自吸式磁力泵采用外混式轴向回水泵体结构,泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成,结构见图。泵启动后,在离心力的作用下,吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物,混合物经蜗壳进入气液分离室,随着速度减慢,导致气水分离,空气由泵出液口排出,液经回水孔返回泵内,经过多次循环,进液管道中的空气被排净,使泵内形成一定的真空度,达到自吸的作用。

【ZCQ型自吸式磁力泵】主要特点:

ZCQ型自吸式磁力泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病,泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石墨等材料制造,既有CQ型磁力驱动泵的功能,又集自吸于一身,不需底阀和引灌水,自吸高度4米。

【ZCQ型自吸式磁力泵】产品用途:

ZCQ型自吸式磁力泵结构紧凑,外形美观,体积小,噪音低,运行可靠,使用维修方便,可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液体、毒液、挥发性液体,以及循环水设备配套,特别是易漏、易燃、易爆液体的抽送。因此,它是有广泛的用途,我们真诚地向用户推荐这种产品。

【ZCQ型自吸式磁力泵】结构图:

【ZCQ型自吸式磁力泵】性能参数:



【ZCQ型自吸式磁力泵】性能曲线图:

【ZCQ型自吸式磁力泵】安装示意图:

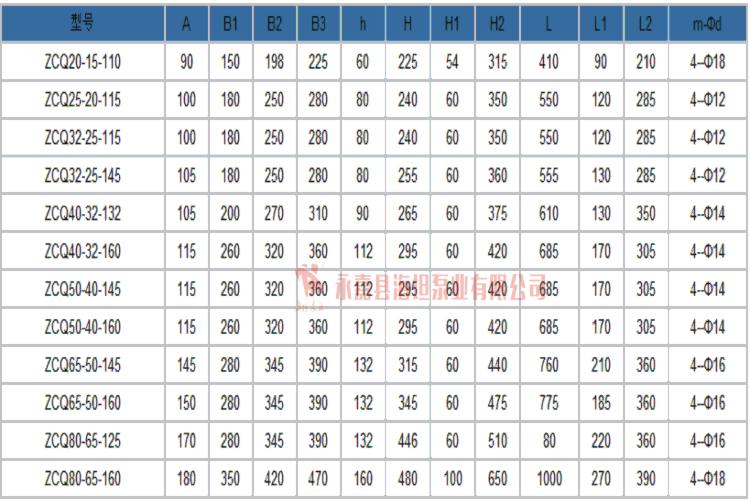

【ZCQ型自吸式磁力泵】安装尺寸图:



【ZCQ型自吸式磁力泵】安装使用:

1、开箱后检查泵铭牌,校对自吸泵产品主要参数是否与使用要求相符。
2、自吸泵应水平安装,泵体不得承受管路重量。
3、泵与管路应保持良好的密封。
4、泵使用前应进行检查、电机风叶转动要灵活、无止住及异声现象,各紧固体要牢固。
5、拧开泵上方的加水螺栓,加入储液水少于泵体容积的三分这二,旋紧螺栓。
6、接上电源试转一下,从电机端看,运转是否与泵转向标记一致。
7、泵停止工作前,先关闭排出阀门,再关闭电源,最后关闭吸入管阀门。

【ZCQ型自吸式磁力泵】使用注意事项:

1、因磁力泵轴承的冷却和润滑是靠被输送的介质,所以绝对禁止空动转,同时避免在工作中途停电后再启动时所造成时空载运转。
2、被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。
3、泵在使用中环境温度应小于40℃,电机温升不得超过75℃。
4、被输送的介质及其温度应在泵材允许范围内(详见附表)。金属泵的使用温度<100℃,被输送的介质比重≤1.3;介质比重<1.3时,将影响技术性能。
5、对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液。
6、自吸泵运行500小时后,应拆检轴承和端面动环的磨损情况,若轴承和轴套的间隙大于0.5 ~1mm,叶轮轴向窜动0.5~2mm时,应更换轴承和轴向动环。

【ZCQ型自吸式磁力泵】故障原因及排除方法:



声明:由于产品一直在更新,本文中所有文字、数据、图片均只适用于参考,ZCQ型自吸式磁力泵性能参数、ZCQ型自吸式磁力泵使用场合、ZCQ型自吸式磁力泵材质要求、ZCQ型自吸式磁力泵结构、ZCQ型自吸式磁力泵安装尺寸以及ZCQ型自吸式磁力泵的价格等详情,我们一定会尽心尽力为您提供优质的服务。
