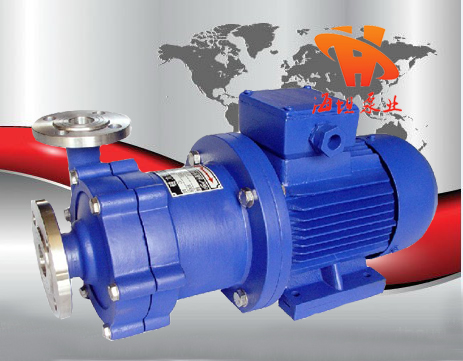

磁力驱动泵CQ型

磁力驱动泵CQ型
产品名称:磁力驱动泵CQ型
产品型号:CQ型
所属系列:磁力驱动泵 不锈钢磁力泵 磁力离心泵
最新报价:0.0000
更新时间:2007-03-16
上一个产品:125WFB-B3立式无密封自控自吸泵
下一个产品:J41H法兰式截止阀

磁力驱动泵CQ型产品详细资料

【CQ型磁力驱动泵】产品:

【CQ型磁力驱动泵】产品简介:

CQ型不锈钢磁力驱动泵(简称磁力泵)是将永磁联轴器的工作原理用于离心泵的新产品,设计合理、工艺先进,具有全密 封、无泄漏、耐腐蚀的特点,其性能达到国外同类产品的先进水平。磁力泵以静密封取代动密封,使泵的过流部件 处于完全密封状态,彻底解决了其它泵的机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的 工程塑料、钢玉陶瓷、不锈钢作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。

【CQ型磁力驱动泵】型号意义:

【CQ型磁力驱动泵】产品特点:

        磁力泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、刚玉陶瓷,不锈钢等作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。
        过流部件彩不锈钢、高密度碳、高纯氧化铝陶瓷、填充聚四氟乙烯等耐腐蚀材料制造,加上无泄漏密封结构设计,确保化学流体的安全输送。
        泵的最高效率达到50-55%,泵的设计过程是充分考虑了节能。
        结构简单,主要部件模块化,以便于简便快速成的拆卸和检查。易损件可单独更换。

【CQ型磁力驱动泵】材质种类:

    (1)工程塑料泵(增强聚丙烯)型号有:8CQ—2、10CQ—3、14CQ—5、16CQ—8、20CQ—12、32CQ—15、40CQ—20、50CQ—25、50CQ—32、65CQ—32。
    (2)不锈钢泵(1Cr18Ni9Ti)型号有:16CQ—8、20CQ—12、32CQ—15、32CQ—25、40CQ—20,40CQ—32、50CQ—25,50CQ—32,50CQ—50,65CQ—25,65CQ—32、80CQ—35、80CQ—50、100CQ—35、100CQ—50、125CQ—20、125CQ—32、150CQ—20、150CQ—32。

【CQ型磁力驱动泵】产品用途:

    磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类,稀有贵重液、毒液、挥发性液体,以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体的抽送,选用此泵则更为理想。

【CQ型磁力驱动泵】结构爆炸图:

注:泵体材质:304不锈钢;动环材质:填充四氟;静环材质:陶瓷;叶轮:304不锈钢;密封圈:橡胶;隔板:304不锈钢;轴套:填充四氟;压盖:304不锈钢;泵轴:304不锈钢;内磁钢总成:304不锈钢+磁铁;隔离套:304不锈钢;外磁钢总成:铸钢+磁铁

【CQ型磁力驱动泵】性能参数:

【CQ型磁力驱动泵】性能曲线图:

【CQ型磁力驱动泵】安装尺寸图:




【CQ型磁力驱动泵】安装与使用:

1.磁力泵应水平安装,不宜竖立,塑料泵体不得承受管路重量,对于特殊要求垂直安装的场合,电机务必朝上。
2.当抽吸液面高于泵轴心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴收线时,管道需配备底阀。
3.泵使用前应进行检查,电机风叶转动要灵活,无卡住及异赏声响,各紧固件要紧固。
4.检查电机旋转方向是否与磁力泵转向标记一致。
5.电机启动后,缓慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度。
6.泵停止工作前,应先关闭排出阀门,然后关闭吸入管阀门。

【CQ型磁力驱动泵】使用注意事项:

1.因磁力泵轴承的冷却和润滑是靠被输送的介质,所以绝对禁止空运转,同时避免在工作中途停电后再启动时所造成吋空载运转。
2.被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒.需加磁性过滤器。
3.泵在使用中环境溫度应小于40℃ ,电机溫升不得超过75℃ 。
4.被输送的介质及其溫度应在泵材允许范围内。工程塑料泵的使用温度〈60℃,金属泵的使用温度〈100℃,辅送吸入压力不大于0.2MPa,最大工作压力1.6MPa、密度不大于1600^kg/m3,,粒度不大于30 X 10-6㎡/S的不含硬颗粒和纤维的液体。
5.对于输送液为易沉淀结晶的介质,使用后应及吋清洗,排净泵内积液。
6.磁力泵运行500小时后,应拆检轴承和端面动环的磨损惰况,若轴承和轴套的间隙大于0.5~1mm,叶轮轴向窜动1. 5〜2mm时,应更换轴承和轴向动环。

【CQ型磁力驱动泵】故障原因及排除方法:



【CQ型磁力驱动泵】材料耐腐蚀性能(供参考)




符号说明:V -优良. V -良好,0-可用.但腐蚀明显X -腐蚀严重,不适用。

声明:由于产品一直在更新,本文中所有文字、数据、图片均只适用于参考,CQ型磁力驱动泵性能参数、CQ型磁力驱动泵使用场合、CQ型磁力驱动泵材质要求、CQ型磁力驱动泵结构、CQ型磁力驱动泵安装尺寸以及CQ型磁力驱动泵的价格等详情,我们一定会尽心尽力为您提供优质的服务。
