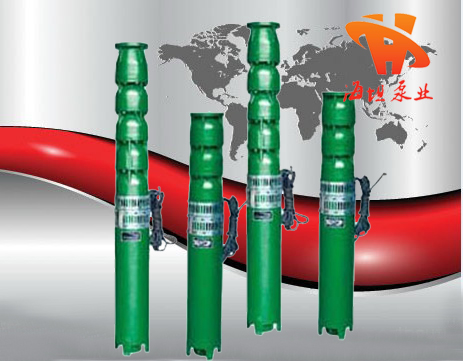

井用潜水泵(深井泵)QJ型

井用潜水泵(深井泵)QJ型

  • 质量稳定:全程质量监控,细致入微,全方位检测,保证产品质量!
  • 交货快捷:先进生产流水线,备货充足,常规产品全部仓库现货供应!
  • 专业定制:高级工程师专业选型报价,各种材质非标产品皆可洽谈定做!
销售热线 咨询价格 产品细节

【QJ型井用潜水泵(深井泵)】产品:

【QJ型井用潜水泵(深井泵)】产品简介:

QJ型井用潜水泵又名深井泵,是电机与水泵直联潜入水中工作的提水机具,它适用于从深井提取地下水,也可用于河流、水库、水渠等提水工程:主要用于农田灌溉及高原山区的人畜用水,亦可供城市、工厂、铁路、矿山、工地供排水使用。主要特点: 1.电机、水泵体,潜入水中运行,安全可靠. 2.对井管、扬水管无特殊要求(即:钢管井、灰管井、土井等均可使用;在压力许可下,钢管、胶管、塑料管等均可作扬水管使用)。 3.安装、使用、维护方便简单,占地面积小、不需建造泵房。 4.结构简单,节省原材料。潜水电泵使用的条件是否合适,管理得当与使用寿命有直接的关系。

【QJ型井用潜水泵(深井泵)】型号意义:

【QJ型井用潜水泵(深井泵)】使用条件:

QJ型井用潜水泵可在下列条件下连续运行使用:
1.额定频率为50HZ,额定电压为380±5%V的三相交流电源。
2.水泵进水口必须在动水位1米位以下,但潜水深度不得超过静水位以下70米,电机下端距井底水深*少在1米以上。
3.水温一般不得高于20℃.
4.水质要求:(1)水中含砂量不大于0.01%(重量比);
           (2)PH值在6.5~8.5范围;
           (3)氯离子含量不大于400毫克/升。
5.要求井正值,井壁光滑,不得有井管错开。

【QJ型井用潜水泵(深井泵)】产品特点:

 QJ型井用潜水泵是电机与水泵直联一体潜入水中工作的提水机具,它适用于从深井撮地下水、也可用于河流、水库、水渠等到提水工程:主要用于农田灌溉及高原山区的人畜用水,亦可供城市、工厂、铁路、矿山、工地供排水使用。
 QJ型井用潜水泵电泵特点是:
        1、电机、水泵一体、潜入水中运行,安全可靠。
        2、对井管、扬水管无特殊要求(即:钢管井、灰管井、土井等均可使用;在压力许可下、钢管、胶管、塑料管等均可作扬水管使用
        3、安装、使用、维护方便简单占地面积小、不需要造泵房。
        4、结构简单,节省原材料。
       潜水电泵使用的条件是否合适,管理得当与使用寿命有直接的关系。

【QJ型井用潜水泵(深井泵)】结构说明:

      1、QJ型井用潜水泵机组由:水泵、潜水电机(包括电缆)、输水管和控制开关四大部分组成。
           潜水泵为单吸多级立式离心泵:潜水电机为密闭充水湿式、立式三相笼异步电动机,电机与水泵通过爪式或单健筒式联轴器直接;配备有不同规格的三芯电缆;起动设备为不同容量等级的空气开关和自偶减压起动器、输水管为不同直径的钢管制成、采用法兰联接,高扬程式电泵采用闸阀控制。
       2、潜水泵每级导流壳中装有一个橡胶轴承;叶轮用锥形套固定在泵轴上;导流壳采用螺纹或螺栓联成一体。
       3、高扬程潜水泵上部装有止回阀,避免停机水垂造成机组破坏。
       4、潜水电机轴上部装有迷宫式防砂器和两个反向装配的骨架油封,防止流砂进入电机。
       5、潜水电机采用水润滑轴承,下部装有橡胶调压膜、调压弹簧,组成调压室,调节由于温度引起的压力变化;电机绕组采用聚乙稀绝缘,尼龙护套耐用消费品水电磁线,电缆联接方式按QJ型电缆接头工艺,把接头绝缘脱去刮净漆层,分别接好,焊接牢固,用生橡胶绕一层。再用防水粘胶带缠2~3层,外面包上2~3层防水胶布或用水胶粘结包一层橡胶带(自行车里带)以防渗水。
       6、电机密闭,采用精密止口螺栓,电缆出口加胶垫进行密封。
       7、电机上端有一个注水孔,有一个放气孔,下部有一个放水孔。
       8、电机下部装有上下止推轴承,止推轴承上有沟槽用于冷却,和它对磨的是不锈钢推力盘,随水泵的上下轴向力。

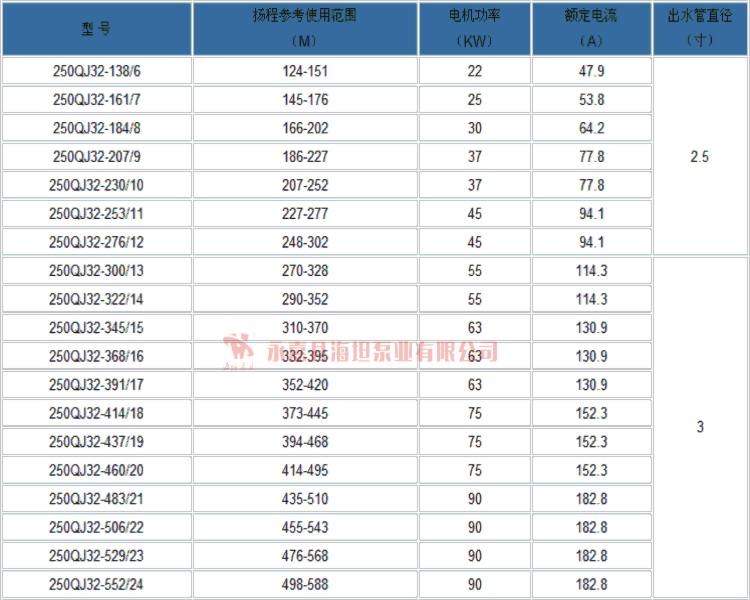

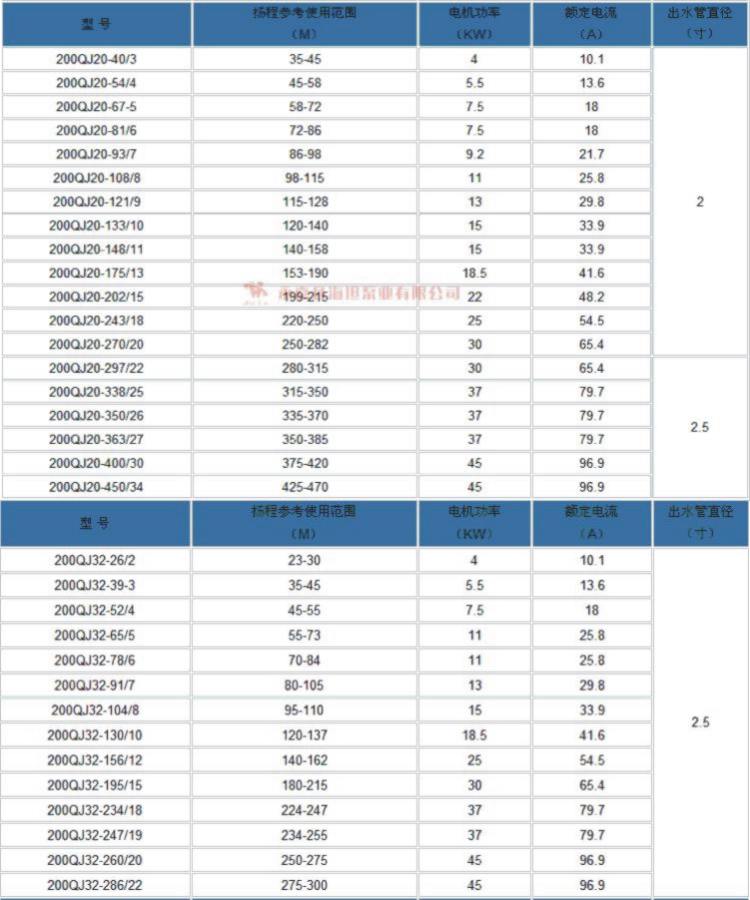

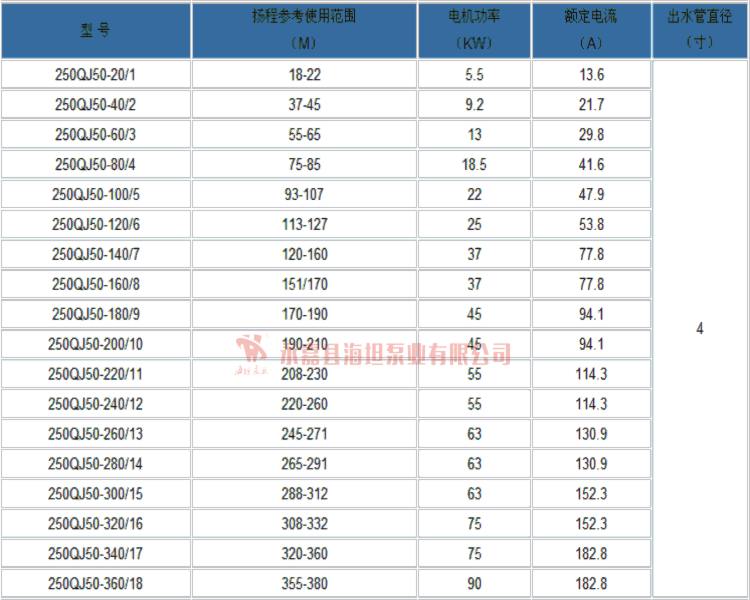

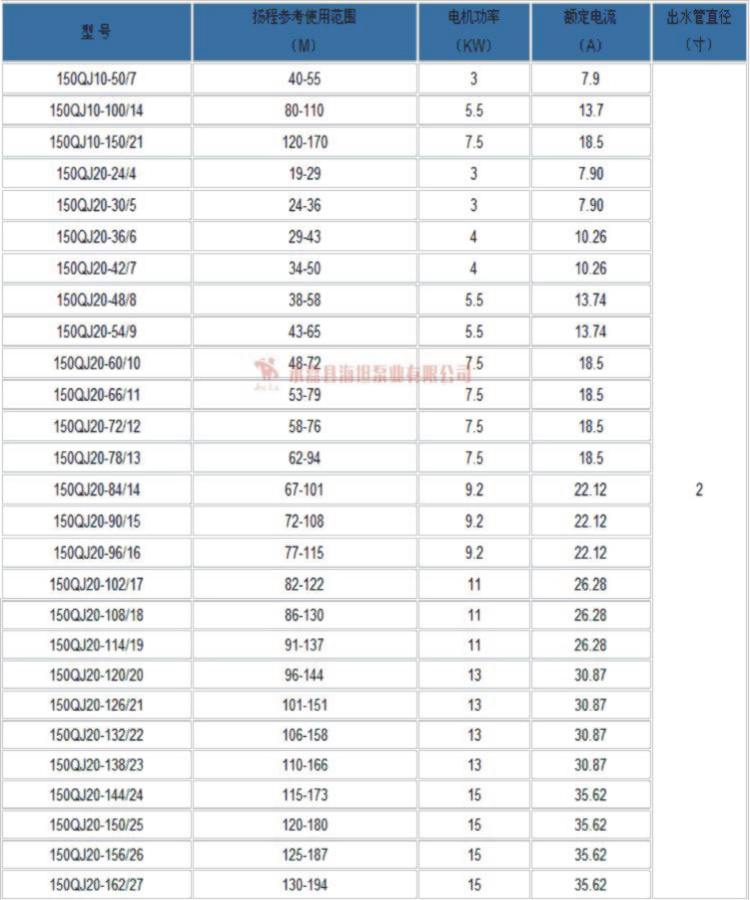

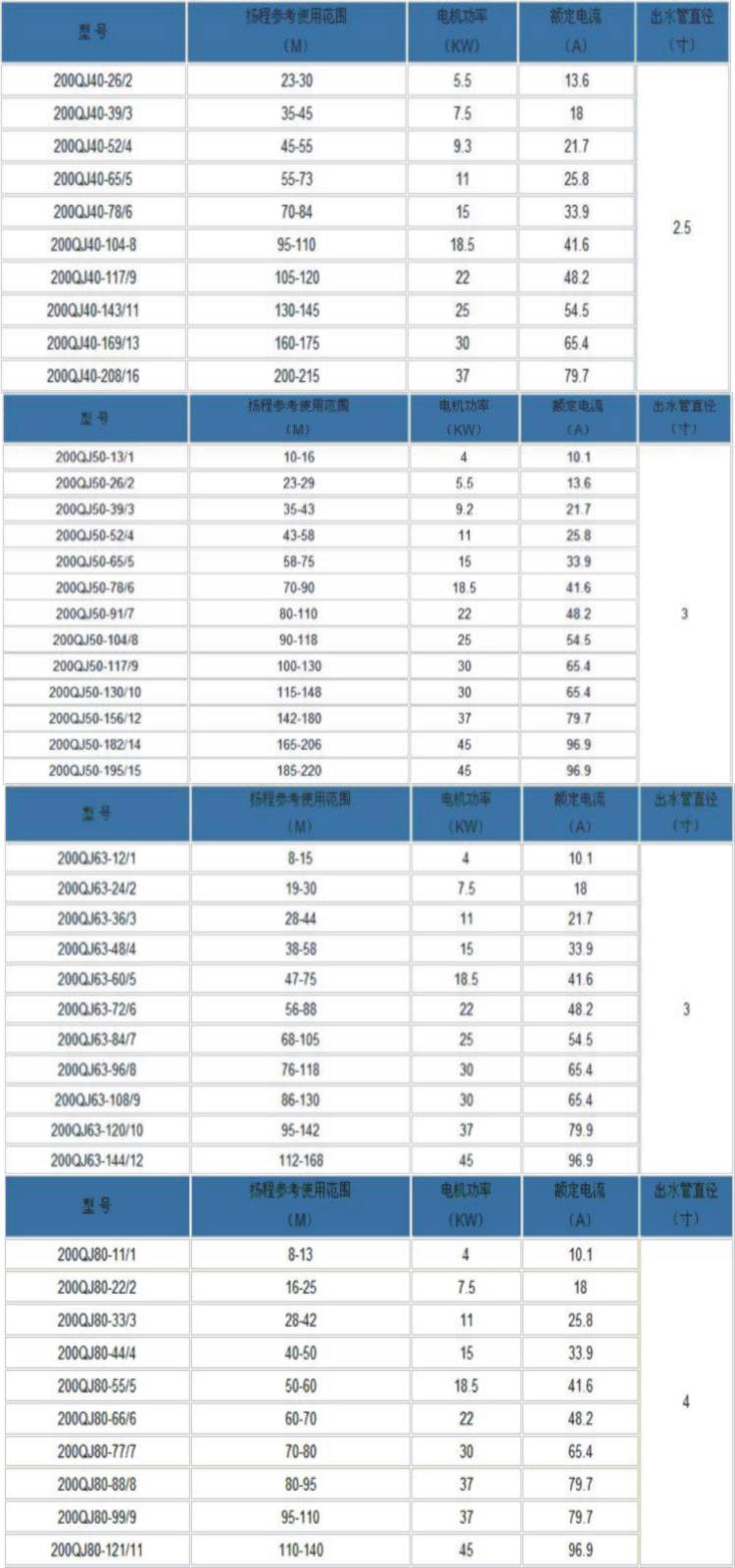

 【QJ型井用潜水泵(深井泵)】性能参数:

【QJ型井用潜水泵(深井泵)】安装示意图:

【QJ型井用潜水泵(深井泵)】使用须知:

 一、电机使用前必须灌满清水,拧紧注水放气螺栓,否则不准使用。
 二、陆地试运转不得超过一秒。
 三、电泵不准倒卧或倾使用。
 四、电动机必须完全潜入水中,但潜入深度应不大于70米。
 五、引线与电缆接头按规定操作。
 六、订购高扬程潜水电泵请参阅《高扬程潜水电泵型谱》及《高扬程潜水电泵使用手册》。

【QJ型井用潜水泵(深井泵)】安装、启动与停车:

1、安装前的检查与准备:
                (1)、检查水井是否符合本泵使用条件,即井径、垂直和井壁质量、以及静水位、动水位、涌水量和水质条件等、若不符合使用条件必须采取相应措施,否则不能将泵下井。
                (2)、检查供电设备及供电线路能否保证电泵正常运行。
                (3)、电源电压和频率是否符合使用条件。
                (4)、按装箱单位检查零部件是否安全,并熟悉安装使用说明书。
                (5)、检查电气线路,控制和保护装置是滞合理安全可靠。
                (6)、装备好各种安装使用工具竖立三角架和吊链(或其它吊装工具)要安全、可靠、使用方便。
2、安装
                (1)、机泵一体卸下滤水网,然后打开注水和放气孔螺栓往机内注满洁净的清水,一定确保注满,防止假满。并检查电机各部是滞漏水。发现漏水根据部件应调正胶垫上紧螺栓。
                (2)、仔细检查电缆和接头有无碰伤或损坏,发现问题及时包扎。
                (3)、用500伏兆欧表测定绕阻的绝缘电阻不低于5兆欧。
                (4)、安装保护开关和起动设备,并检查电机内水是否灌满,然后上紧注水、放气孔螺栓,从阀体顶端灌水直至从进水节处流出瞬时起动电机(不超过1秒),看电泵转动方向是否和转向标相同,若相反,调换电源接头即可,然后上好护线板、滤水网准备安装下井。
                (5)、在泵的出水口安装短输水管一节,并用夹板夹住吊起落入井中,使夹板座落在井台上。
                (6)、再用一付夹板夹住另一节输水管,然后吊起降下与短输水管法兰相联接。升起吊链拆下付夹板,使泵管下降井中又座落在井台上,依次反复进行安装,下井,直到全部装完,*后一节夹板不卸将泵固定在井口上。
                (7)、*后放上井盖,弯弯,闸阀出水管等。
                (8)、每次连接法兰时要加胶垫,对正后紧固螺钉要对角线方向同时上紧,防止歪斜漏水。
                (9)、电缆线要固定在输水管法兰上凹槽内,每节都用绑绳固定好,下井过程要小心,电缆不能当吊绳使用,更不要碰伤电缆。
                (10)、下泵过程有卡住现象,要想法克服卡点,不能强行下泵,以免卡死。
                (11)、大口井等安装泵时严禁人员下井。
                (12)、保护开关和起动设备应配有电压、电流表、指示灯,并安装在配电盘上,放在井台周围适当的位置。
          3、起动
                (1)、用500伏兆欧表测量电机绕阻对地绝缘阻不低于5兆欧。
                (2)、检查三相电源线路,电压是否符合规定各种仪表,保护设备及接线正确无误后方可合闸起动。
                (3)、起动后观察电流、电压是否符合规定范围,运转声音有无异常及震动现象发生,若不正常应及时找出原因处理解决。
          4、停车
                (1)、关闭开关停车,再起动须等5分钟或更长的时间,以防电机温升过高,停车后*好切断电源。
                (2)、保护开关不得停用,或用铅丝铜丝加大保险丝的作法是错误的。

【QJ型井用潜水泵(深井泵)】运行、维修与保养:

          1、电泵运行中要经常观察电流、电压表和水的流量,力求电泵在额定工况下运行。
          2、应用阀门调节流量、扬程、不得超载运行。有下列情况之一应立即停止运行:
                (1)、额定电压时电流超过额定值;
                (2)、额定扬程下,流量较正常情况下降低较大;
                (3)、绝缘电阻低于0.5兆欧;
                (4)、动水位降至泵吸入口时;
                (5)、电器设备及电路不合规定时;
                (6)、电泵有突然声呼或较大的震动时;
                (7)、保护开关频繁跳闸时。
          3、要经常不断的观察仪表,检查电器设备每半个月测一次电机绝缘电阻,电阻值不低于0.5兆欧。
          4、每排灌期(2500小时)进行一次检修保护,更换损坏的易损件。
          5、电泵的起吊与装卸:
                (1)、拆开电缆,断离电源;
                (2)、用安装工具逐步拆卸出水管、闸阀、弯管,并用夹板将泵吊起取出井盖,并用另一付夹板夹紧下一节输水管,这样依次,逐节拆卸将泵吊出井外。(在吊拆过程发现有卡住不能强行起吊,应上下左右活动克服卡点安全吊卸);
                (3)、拆下护线板,滤水网并从引线和三芯电缆或扁电缆接头处剪断电缆。
                (4)、取出联轴器上锁圈,拧下固定螺钉,拆下连接螺栓,使电机、水泵分离;
                (5)、放出电机同内充水;
                (6)、水泵的拆卸:
                        用拆装拆手,左旋卸下进水节,用拆装筒在泵下部冲击锥形套,叶轮松动后,取出叶轮、锥形套、卸下导流壳,这样依次卸完叶轮、导流壳、上导流壳,止回阀等。
                (7)、电机拆卸:
                        依次拆下底座、止推轴承、推力盘、下导轴承座连接座、甩水器,取出转子,拆下上导轴承座、定子等。
          6、电泵的装配:
               装配前检查清洗各零部件的铁锈、污泥,各配合面要涂黄油防锈,水泵大螺纹联接处要涂铅油。
                (1)、电机的装配次序;
                        定子组装,下忖轴承座组装,转子组装。推力盘,左扣螺母,止推轴承组接,底座组装,上导轴承座组装,骨架油封,连接座。调整调整螺柱,使电机轴伸符合规定的要求。然后上好调好膜、调压弹簧及盖。
                (2)、水泵的装配:
                        将轴和进水节固定在安装座上,用拆装筒将叶轮、锥形套固定在轴上,再装上导流壳、叶轮,。。。。。。这样依次装完上流壳、止回阀等。八级以下的电机水泵部分装配时,首先在进水节和上导轴承座接触平面间均匀分布,加相同3~3.5毫米垫片3~4处,然后均匀上好拉筋螺母,装上联轴器、泵轴、上好固定螺柱以及锁圈,用拆装筒将叶轮、锥形套固定在泵轴上,再装上导流壳,叶轮。。。。。。这样依次装完上导流壳等。泵装好后松开拉筋螺母,取垫片,再把拉筋螺母均匀上紧,然后从联轴器处转 动电泵、转动必须均匀。
                (3)、机组总装,如前所述。

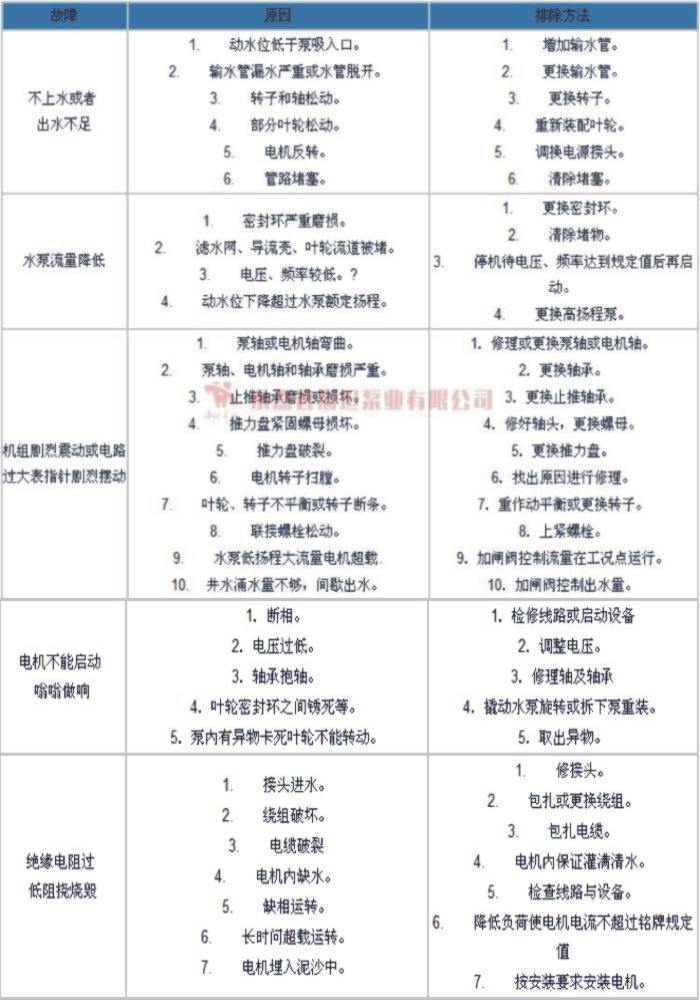

【QJ型井用潜水泵(深井泵)】故障原因及排除方法:


声明:由于产品一直在更新,本文中所有文字、数据、图片均只适用于参考,QJ型井用潜水泵(深井泵)性能参数、QJ型井用潜水泵(深井泵)使用场合、QJ型井用潜水泵(深井泵)材质要求、QJ型井用潜水泵(深井泵)结构、QJ型井用潜水泵(深井泵)安装尺寸以及QJ型井用潜水泵(深井泵)的价格等详情,我们一定会尽心尽力为您提供优质的服务。
