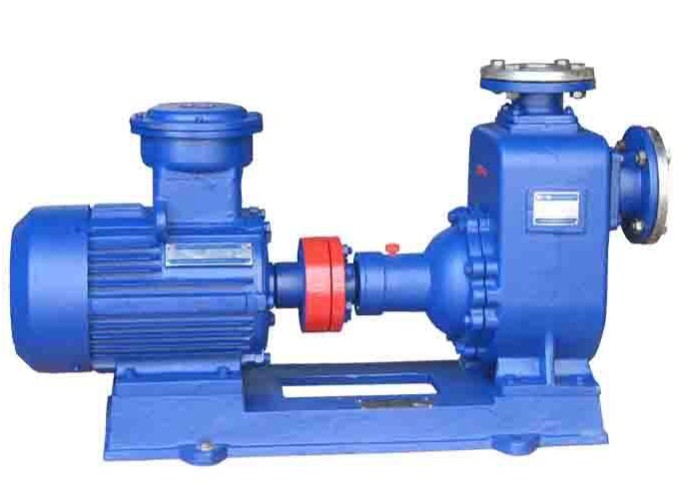

CYZ-A型不锈钢防爆自吸泵

CYZ-A型不锈钢防爆自吸泵

  • 质量稳定:全程质量监控,细致入微,全方位检测,保证产品质量!
  • 交货快捷:先进生产流水线,备货充足,常规产品全部仓库现货供应!
  • 专业定制:高级工程师专业选型报价,各种材质非标产品皆可洽谈定做!
销售热线 咨询价格 产品细节

CYZ-A型不锈钢防爆自吸泵产品概述:

海坦泵业生产的CYZ-A型不锈钢防爆自吸泵是根据国内外有关技术资料经消化、吸收、改进后研制而成的产品,该泵适用于石油行业、陆地油库、油罐车的理想产品,并适合于作船用货油泵、舱底泵和压载泵及机器冷却水循环等,分别输送汽油、煤油、柴油、航煤等石油产品和海水、清水,介质温度-20℃-80℃,如改用耐腐蚀机械密封和不锈钢材质还可适用于化工、制药、酿造、电镀、印染、造纸、电力矿山等,是一种高效节能油泵。

CYZ-A型不锈钢防爆自吸泵产品特点:

1、CYZ-A自吸油泵,具有结构简单、操作方便、运行平稳、维护容易、效率高、寿命长,并具有其它泵所不具有的自吸功能等特点。管路中不需底阀,工作前只需保证泵体内储有定量引油即可。具有“一次引流,终身自吸”功能,用于油轮或船用油泵时,可兼作扫舱泵,扫舱效果良好。
2、CYZ-A自吸油泵是选用优质材料精作而成,密封采用硬质合金机械密封,经久耐用,吐出管路不需要安装安全阀,吸入管路不需要安装底阀因此简化了管路系统,又改善了劳动条件。

CYZ-A型不锈钢防爆自吸泵安装说明:

1、在油泵与电动机直联传动时,应注意泵轴与电动机输出的同轴度;泵安装的准确与否对泵的运行平稳性和使用寿命有较大的影响,因此必须仔细认真地安装和校正。
2、泵联轴器必须用螺母紧固好,并锁紧螺母,谨防螺母松动,否则易引起叶轮窜动,造成机械故障。
3、为使泵体内能够保持一定的储存液,以达到较好的自吸能力和防止机械密封的干磨擦,必须使泵的进口高于泵轴中心线。
4、吸人管路的安装应注意:
A.吸人口的安装高度尽量不超过5米,在条件许可时,吸人口的安装高度应尽可能地低于油库储油面,并尽量缩短吸人管的长度,少装弯头,这样有利于缩短自吸时间,提高扫舱功能。
B.吸人管路中的阀门、法兰等应严防漏气或渗漏液体,即吸人管路不允许有漏气现象存在。
C.应防止泵体内吸人固体等杂物,为此吸人管路上应设置过滤器。过滤器的有效过流面积应为吸人管截面的2-3倍,过滤器应定期检查。
D.吸人管路和吐出管路应有自己的支架,泵体本身不允许承受管路的负荷。
5、油泵在安装时,应使泵及管路的静电接地电阻达到其规定要求。
6、安装时应严格检查泵壳及管路中有无石块,铁砂等杂物。
7、校正泵联轴器及电机动联轴器的安装间隙及同轴度,其不同轴度允许偏差为0.1毫米。泵轴和电动机轴的高度差可在底脚上垫铜皮或铁皮调整。
8、在机组实际运转3-4小时后,作检查,如无不良现象,则认为安装已妥,在试运转中应检查轴承的温度,轴承体的温度不宜超过70度。
9、该泵轴承体凡设有冷却室装置的冷却水接头供配内孔为移1 2的胶管或塑料管之用,其螺纹尺寸为M1 2×175。
1 0、在泵的出口管路上如装有单向阀而在自吸过程中不能使泵顺利地排出气体时,应在泵的出口处加接排气小管及阀。

拆装维修:

该泵的特点是结构简单可靠,经久耐用。在泵正常情况下,一般不需要经常拆开保养。当发现故障后随时给予排除即可。
1.维护该泵时应注意几个主要部位。
A.滚动轴承:当油泵长期运行后,轴承磨损到一定程度时,须进行更换。
B.前密封环、后密封环:当密封环磨损到一定程度时,须进行更换。
C.机械密封:机械密封在不漏油的情况下,一般不应拆开检查。若轴承体下端泄漏口处产生严重泄漏时,则应对机械密封进行拆检。装拆机械密封时,必须轻取轻放,注意配合面的清洁,保护好静环和动环的镜面,严禁敲击碰撞。因机械密封而产生泄漏的原因主要是摩擦付镜面拉毛所至。其修复办法,可对磨擦付端面进行研磨使恢复镜面。机械密封产生泄漏的另一原因是“o”形橡胶密封圈(或缓冲垫)安装不当、或者变形老化所至。此时则需调整或更换“O”形密封圈进行重新装配。
2.油泵拆装顺序:
A.拆下电动机或脱出联轴器。
B.拆出轴承体总成,检查叶轮和前口环的径向间隙,检查叶轮螺母有无松动。
C.拆下叶轮螺母,拉出叶轮,检查叶轮和后密封环的径向间隙。
D.松出机械密封的紧定螺钉,拉出机械密封的动环部分,检查动、静环端面的贴合情况,检查“o”形密封圈(或缓
冲垫)的密封情况。
E.旋出联轴器的紧定螺母,拉出联轴器。
F.拆下轴承端盖,拆出泵轴和轴承。
G.安装时以相反顺序进行装配即可。

结构图:

1

联轴器

8

进口座

2

泵轴

9

前密封环

3

轴承

10

叶轮

4

机械密封

11

后盖

5

轴承体

12

挡水圈

6

泵壳

13

加液孔

7

出口座

14

回液孔

工作原理:

CYZ-A型自吸油泵均采用轴向回液的泵体结构。泵体由吸人室、储液室、涡卷室、回液孔、气液分离室等组成,泵正常起动后,叶轮将吸人室所存的液体及吸人管路中的空气一起吸人,并在叶轮内得以完全混合,在离心力的作用下,液体夹带着气体向涡卷室外缘流动,在叶轮的外缘上形成有一定厚度的白色泡沫带及高速旋转液环。气液混合体通过扩散管进入气液分离室。此时,由于流速突然降低,较轻的气体从混合气液中被分离出来,气体通过泵体吐出口继续上升排出。脱气后的液体回到储液室,并由回流孔再次进入叶轮,与轮内部从吸人管路中吸人的气体再次混合,在高速旋转的叶轮作用下,又流向叶轮外缘。随着这个过程周而复始地进行下去,吸人管足各中的空气不断减少,直到吸尽气体,完成自吸过程,泵便投入正常作业。因为该泵具有这种独特的排气能力,所以此泵能输送含有气体的液体,无需安装底阀,使用在油轮上时具有良好的扫舱功能。

在一些泵的轴承体底部还设有冷却室。当轴承发热引起轴承体温升超过70度时,可在冷却室处通过任意一只冷却液管接头,注人冷却液循环冷却。泵内部防止液体由高压区向低压区泄漏的密封机构是前后密封环,前密封环装在泵体上,后密封环装在轴承体上,当泵经长期运转密封环磨损到一定程度,并影响到水泵的效率及自吸性能,应给予更换.

性能参数:

型号

电机功率
(kw)

转速
(r/min)

口径
(mm)

流量
(m 3 /h)

扬程
(m)

自吸高度
(m)

25CYZ-A-20

1.1

2900

25

3.2

20

6

25CYZ-A-20

1.5

2900

25

3.2

32

6

32CYZ-A-20

3

2900

32

3.2

50

6

40CYZ-A-20

1.5

2900

40

6.3

20

5

40CYZ-A-32

2.2

2900

40

6.3

32

5

40CYZ-A-40

4

2900

40

10

40

5

40CYZ-A-50

4

2900

40

6.3

50

5

50CYZ-A-12

1.5

2900

50

12.5

12

5

50CYZ-A-20

2.2

2900

50

15

20

5

50CYZ-A-30

3

2900

50

12.5

30

5

50CYZ-A-35

4

2900

50

12.5

35

5

50CYZ-A-40

4

2900

50

10

40

5

50CYZ-A-50

5.5

2900

50

12.5

50

5

50CYZ-A-60

7.5

2900

50

12.5

60

5

50CYZ-A-75

11

2900

50

15

75

5

65CYZ-A-15

3

2900

65

30

15

4

65CYZ-A-32

5.5

2900

65

25

32

5

65CYZ-A-50

7.5

2900

65

25

50

5

65CYZ-A-70

15

2900

65

25

70

5

80CYZ-A-13

3

2900

80

35

13

3.5

80CYZ-A-17

4

2900

80

43

17

3.5

80CYZ-A-22

5.5

2900

80

40

22

3.5

80CYZ-A-25

7.5

2900

80

50

25

4

80CYZ-A-32

7.5

2900

80

50

32

4

80CYZ-A-40

11

2900

80

50

40

4

80CYZ-A-55

18.5

2900

80

60

55

4.5

80CYZ-A-70

22

2900

80

60

70

4.5

100CYZ-A-20

7.5

2900

100

80

20

3.5

100CYZ-A-25

11

2900

100

100

25

4.5

100CYZ-A-32

15

2900

100

100

32

4.5

100CYZ-A-40

18.5

2900

100

100

40

4.5

100CYZ-A-50

22

2900

100

100

50

4.5

100CYZ-A-65

30

2900

100

100

65

4.5

100CYZ-A-75

30

2900

100

100

75

4.5

150CYZ-A-20

18.5

1450

150

180

20

4.5

150CYZ-A-30

30

1450

150

170

30

4.5

150CYZ-A-45

37

2900

150

160

45

4.5

150CYZ-A-55

45

2900

150

160

80

4.5

150CYZ-A-65

55

2900

150

170

65

4.5

150CYZ-A-80

55

2900

150

160

80

4.5

200CYZ-A-32

90

1450

200

400

32

4.5

250CYZ-A-50

90

1450

250

400

50

4.5

300CYZ-A-50

110

1450

300

500

50

4.5

故障原因及排除方法:

故障形式

产生原因

排除方法

油泵不出油

1.泵壳内未加储液或储液不足
2.吸入管路漏气
3.转速太低
4.吸程太高或吸入管路过长
5.机械密封泄漏量过大
6.吸入管路气体不能从出口排出

1.加足储液
2.检查并排除漏气现象
3.调整转速
4.降低吸程或缩短吸入管路
5.修复或更换
6.使之排出

杂音和振动较大

1.底脚不稳
2.泵轴弯曲
3.汽蚀现象
4.轴承磨损严重
5.进出管路内有杂物
6.泵与电动机两者主轴不同心

1.加固
2.更换或校正
3.调整工况
4.更换
5.清除杂物
6.调整同轴度

出油量不足

1.叶轮流道与吸入管被堵塞
2.叶轮或叶轮密封磨损严重
3.功率不足或转速太低

1.排除堵塞物
2.更换口环
3.加足功率、调至额定转速

轴功率
消耗过大

1.流量过大
2.转速太高
3.泵轴弯曲或叶轮卡碰
4.泵内流道堵塞或被卡住

1.升高出口压力
2.适当降低
3.更换或校正
4.排队堵塞物

安装尺寸图:


泵 型 号

电动机

L

L1

L2

L3

L4

L5

L6

L7

L8

δ

H

H1

H2

H3

B

B1

B2

B3

φ

φ1

φ2

φ3

φ4

φ5

n1-d1

n2-d2

n3-d3

型 号

功率
(KW)

25CYZ-A-20

YB801-2

0.75

320

615

791

75

155

450

339

38

155

2

195

300

436

20

280

320

225

4

25

75

100

25

75

100

4-12

4-12

4-14

25CYZ-A-32

YB802-2

1.1

350

580

732

45

125

391

339

重合

115

2

200

320

450

15

300

330

225

重合

25

75

100

25

75

100

4-12

4-12

4-12

40CYZ-A-20

YB802-2

1.1

320

615

791

75

155

450

339

38

150

2

195

300

436

20

280

320

225

重合

40

100

130

32

100

120

4-14

4-14

4-14

40CYZ-A-40

YB112M-2

4

500

795

990

33

173

515

470

重合

145

3

220

380

530

30

370

410

225

重合

40

100

130

40

100

130

4-14

4-14

4-14

40CYZ-A-50

YB100L-2

3

440

680

880

50

148

438

440

重合

120

2

223

433

593

25

320

360

225

4

40

100

130

40

100

130

4-14

4-14

4-14

50CYZ-A-12

YN90S-2

1.5

320

615

777

80

131

406

369

重合

150

2

185

305

436

20

280

320

225

4.5

50

110

140

50

110

140

4-14

4-14

4-14

50CYZ-A-20

YB90L-2

2.2

440

680

833

25

152

436

394

重合

120

3

193

323

475

25

320

360

225

7

50

110

140

50

110

140

4-14

4-14

4-14

50CYZ-A-30

YB112M-2

4

500

795

990

33

173

515

470

重合

145

3

220

380

530

30

370

410

225

重合

50

110

140

50

110

140

4-14

4-14

4-14

50CYZ-A-35

YB112M-2

4

500

795

990

33

173

515

470

重合

145

3

220

380

530

30

370

410

225

重合

50

110

140

50

110

140

4-14

4-14

4-14

50CYZ-A-40

YB112M-2

4

500

795

990

33

173

515

470

重合

145

3

220

380

530

30

370

410

225

重合

50

110

140

50

110

140

4-14

4-14

4-14

50CYZ-A-50

YB132S1-2

5.5

480

870

977

74

142

454

520

重合

195

3

220

380

540

30

360

404

240

5

50

110

140

50

110

140

4-14

4-14

4-18

50CYZ-A-60

YB132S2-2

7.5

510

870

1064

60.5

230

541

520

重合

180

3

270

440

600

25

380

410

240

8

50

125

160

50

125

160

4-18

4-18

4-18

50CYZ-A-75

YB160M1-2

11

600

1000

1212

87.5

230

541

668

重合

200

3

280

450

630

25

415

445

240

8

50

125

160

50

125

160

4-18

4-18

4-18

65CYZ-A-15

YB100L-2

3

440

680

864

36

135

421

440

重合

120

3

203

333

473

25

320

360

225

8

65

130

160

65

130

140

4-18

4-18

4-14

65CYZ-A-32

YB132S1-2

5.5

480

870

989

63

148

466

520

重合

195

3

220

370

530

30

360

404

240

8

65

130

160

65

130

140

4-18

4-18

4-18

80CYZ-A-13

YB100L-2

3

440

680

884

42

145

441

440

重合

120

3

203

343

493

25

320

360

225

9

80

150

185

80

150

160

4-18

4-18

4-14

80CYZ-A-17

YB112M-2

4

500

795

949

25

152

476

470

重合

145

3

220

370

530

30

370

410

225

12

80

150

185

80

150

160

4-18

4-18

4-14

80CYZ-A-22

YB132S1-2

5.5

480

870

999

61

152

476

520

重合

195

3

220

370

530

30

360

404

240

12

80

150

185

80

150

160

4-18

4-18

4-14

80CYZ-A-25

YB132S2-2

7.5

480

870

1080

70.5

270

557

520

70

195

3

225

406

595

30

360

404

240

重合

80

160

195

80

160

195

4-18

4-18

4-18

80CYZ-A-32

YB132S2-2

7.5

480

870

1080

70.5

270

557

520

70

195

3

225

406

595

30

360

404

240

重合

80

160

195

80

160

195

4-18

4-18

4-18

80CYZ-A-55

YB160L-2

18.5

600

1025

1269

95

200

558

708

重合

200

3

280

450

655

25

415

445

240

10

80

160

195

80

160

195

4-18

4-18

4-18

80CYZ-A-70

YB180M-2

22

730

1170

1404

38

211

656

745

重合

195

3

300

490

705

30

460

510

240

10

80

160

195

80

160

195

4-18

4-18

4-18

100CYZ-A-20

YB160M1-2

11

600

1000

1246

87.5

202

575

668

重合

200

3

260

420

590

30

415

445

240

重合

100

170

210

100

170

210

4-18

4-18

4-18

100CYZ-A-40

YB180M-2

22

730

1170

1537

64

355

789

745

55

195

3

300

510

940

30

460

510

240

102

100

170

210

100

170

210

4-18

4-18

4-18

100CYZ-A-40A

YB180L-4

22

780

1220

1469

84

213

701

765

重合

220

3

360

610

835

25

530

570

240

12

100

170

210

100

170

185

4-18

4-18

4-18

100CYZ-A-65

YB200L1-2

30

780

1320

1566

116

230

743

820

重合

270

3

335

555

785

30

546

596

290

14

100

180

215

100

180

215

8-18

8-18

4-19

100CYZ-A-75

YB200L1-2

30

780

1320

1566

116

230

743

820

重合

270

3

335

555

785

30

546

596

290

14

100

180

215

100

180

215

8-18

8-18

4-19

150CYZ-A-55

YB225M-2

45

950

1450

1788

30

360

900

885

重合

250

3

390

760

990

30

560

620

290

重合

150

240

280

150

240

215

8-23

8-23

4-19

150CYZ-A-65

YB250M-2

55

950

1500

1853

91

360

900

950

重合

275

3

390

760

990

30

650

700

290

重合

150

240

280

150

240

215

8-23

8-23

4-19

150CYZ-A-65A

YB250M-4

55

1000

1860

2087

165

470

1150

935

重合

430

2

500

900

1220

40

760

840

290

22

150

240

280

150

240

280

8-23

8-23

4-25

150CYZ-A-80

YB250M-2

55

950

1500

1853

91

362

900

950

重合

275

3

390

760

990

30

650

700

290

重合

150

240

280

150

240

215

8-23

8-23

4-19

200CYZ-A-32

YB250M-4

55

900

1620

2083

165

470

1127

953

重合

360

3

440

800

1170

30

710

770

290

30

200

280

315

200

280

315

8-18

8-18

4-25

200CYZ-A-63

YB280M-4

90

1000

1860

2242

210

430

1180

1060

重合

430

2

500

900

1220

40

760

840

330

22

200

295

335

200

295

280

8-23

8-23

4-25

200CYZ-A-65

YB315S-4

110

1000

1860

2452

230

430

1180

1270

重合

430

2

535

935

1255

40

760

840

330

22

200

295

335

200

295

280

8-23

8-23

4-25

250CYZ-A-32

YB280S-4

75

1000

1860

2628

195

875

1604

1031

重合

430

3

470

1110

1290

30

760

840

330

35

250

335

370

250

335

370

12-18

12-18

4-25

250CYZ-A-50

YB280M-4

90

1000

1860

2604

240

792

1542

1060

重合

430

2

500

1100

1300

40

760

840

330

25

250

350

390

250

350

390

12-23

12-23

4-25

250CYZ-A-55

YB315S-4

110

1200

2000

2814

210

792

1542

1270

重合

400

2

500

1100

1300

40

900

980

400

25

250

350

390

250

350

390

12-23

12-23

4-25

250CYZ-A-75

YB315M-4

132

1200

2000

3000

195

800

1647

1350

重合

400

3

550

1150

1420

40

900

980

400

24

250

350

390

250

350

390

12-23

12-23

4-25

300CYZ-A-32

YB280M-4

90

1000

1860

2808

195

995

1724

1081

重合

430

3

470

1230

1330

30

760

840

330

35

300

395

435

300

395

435

12-23

12-23

4-25

300CYZ-A-50

YB315S-4

110

1200

2000

2962

170

890

1690

1270

重合

400

2

550

1210

1440

40

900

980

400

30

300

400

440

300

400

440

12-23

12-23

4-25

300CYZ-A-55

YB315M-4

132

1200

2000

3042

170

890

1690

1350

重合

400

2

550

1210

1440

40

900

980

400

30

300

400

400

300

400

440

12-23

12-23

4-25

版权所有:永嘉县海坦泵业有限公司 ICP备:浙ICP备11022796号-1

联系电话:销售电话:0577-66996885 66996886 66996887 66996889  图文传真:0577-66995778

地址:浙江省温州市永嘉县瓯北镇东瓯工业区  Email:haitanb@163.com
