管道泵的基本构造你了解吗

发布时间:2018-11-1 17:28:05 来源:海坦泵业 点击次数:414

管道泵的基本结构由六部分组成:叶轮、管道泵体、泵轴、轴承、密封圈和填料函。

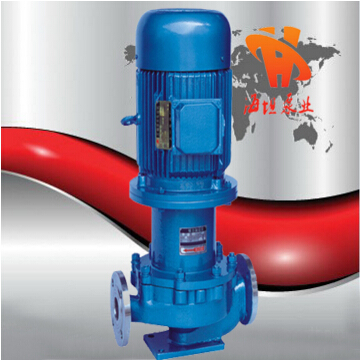

根据安装方式的不同,可分为立式管道泵和卧式管道泵。常见的字母是ISG和ISW。
1、叶轮是离心泵的核心部件。它的转速很高,叶片起着主要作用。叶轮组装前需要通过静平衡测试。叶轮的内外表面应光滑,以减少水流的摩擦损失。
2、管道泵体也称为泵壳,它是泵的主体。并与用于安装轴承的支架连接。
3、管道泵轴的作用是通过联轴器与电机连接,并将电机的扭矩传递给叶轮,因此它是传递机械能的主要部件。
4、轴承是套在泵轴上并支撑泵轴的部件。有两种轴承:滚动轴承和滑动轴承。使用黄油作为润滑剂的滚动轴承应适当填充体积的2/3~3/4。过多会引起发烧,过少会引起噪音和发烧。滑动轴承使用透明油作为润滑剂。填进去
石油位线。过多的油会沿着泵轴渗出并向下漂移,过少的轴承会因过热而烧毁。在水泵运行期间,轴承温度高达85度,通常运行在大约60度。如果它很高,如果高了就要查找原因(是否有杂质,油质是否发黑,是否进水)并及时处理。
5、密封圈也称为防漏环。叶轮入口和泵壳之间的间隙将导致泵的高压区域中的水通过该间隙流向低压区域,这将影响泵的水输出并降低效率。如果间隙太小,叶轮和泵壳之间的摩擦会导致磨损。为了增加回流阻力和减少内部泄漏,叶轮和泵被延迟。
在泵壳的使用寿命内,在泵壳内边缘和叶轮外部辅助装置之间的接合处安装一个密封圈,密封间隙应保持在0.25mm和1.10mm之间。
6、填料箱主要由填料、水封环、填料管、填料压盖和水封管组成。填料函的作用主要是封闭泵壳和泵轴之间的间隙,从而防止泵内的水流流向外部,防止外部空气进入泵内。永远保持水泵的真空!当泵轴

与填料摩擦产生的热量将取决于水封将水保持在水封环中以冷却填料!保持泵正常运行。因此,在水泵运行检查期间,应特别注意填料箱的检查。运行约600小时后,填料将被更换。
