手摇泵主要零部件结构组成介绍：

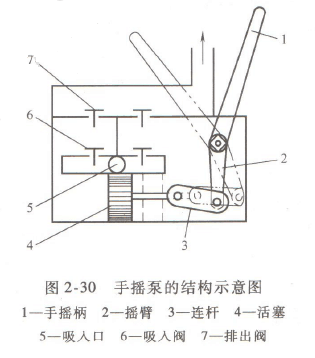

手摇泵大多用于各种辅助操作上。一般在体力消耗不大的情况下，把液体从容器内抽吸出来，或把液体输送到容器中去。因此手摇泵一般排出压力不高，流量也不大。大多用来抽吸水和油类等液体。一般手摇泵多为活塞式的往复泵。图为2-30所示的是一种单杠双作用活塞式手摇泵，活塞两侧各有一个吸入阀6和排出阀7.活塞4通过连杆3、摇臂2等机构和手摇柄1相连，当用手来回摆动手摇柄1，即可带动泵缸内的活塞4作往复运动，从而使活塞两侧吸入阀6分别从吸入管内吸入液体，并从排出管排出液体。
除以上介绍的各种往复泵外，还有柴油往复泵、气动往复泵、偏心凸轮往复泵及无曲柄往复泵等。前两种往复泵主要是柴油机或压缩空气驱动的：后两种是转动机构依靠偏心凸轮或斜盘旋转，使柱塞作往复运动。

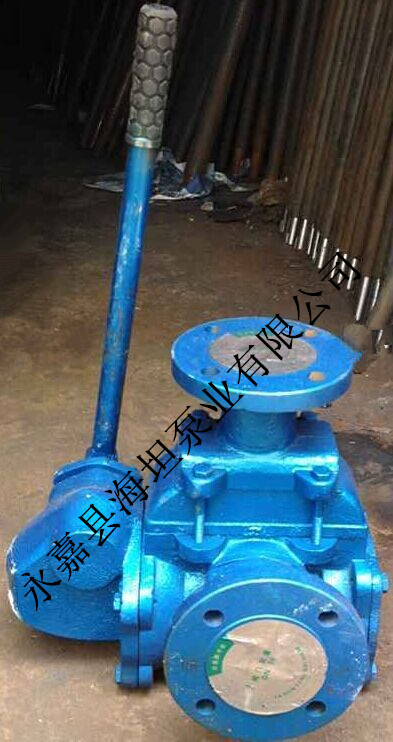

法兰链接手摇泵
