常用离心泵的总体结构分析：
发布时间：2016-2-26 15:58:38 来源：海坦泵业 点击次数：5243
常用离心泵的总体结构：
（1）单级单吸悬臂式离心泵

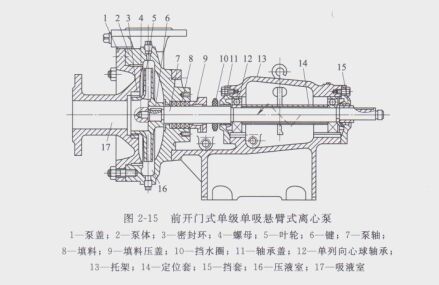

它适用于输送清水或物理及化学性质类似清水的其他液体之用，温度不高于80℃它的性能范围较大，流量范围为5.5~400m3/h,杨程为5-150m,这类泵结构简单，工作可靠，易于加工制造和维护保养，是使用*广泛的一种离心泵。单级悬臂式离心泵按泵体和泵盖的相互位置，具有前开门式和后开门式两种结构。如图2-15和图2-16所示分别为前开门式单级单吸悬臂式离心泵及后开门式单级单吸悬臂式离心泵。
泵主要由泵体、泵盖、叶轮、泵轴和托架等组成。托架内装有支撑泵转子的泵轴，泵轴通常有托架内滑油润滑，也可以用润滑脂润滑，轴封装置一般为填料密封货机械密封。在叶轮一般开有平衡孔，用以平衡轴向力，剩余轴向力由轴承来承受。
前开门式结构，泵轴的一端支撑在托架的轴承上，另一端伸出为悬臂端，叶轮安装在悬臂端，泵的进口在泵盖上，出口在泵体上，泵体是螺旋形蜗壳，泵内的压力水可直接抽开在后盖上的孔送到调料的水封环或机械密封腔，以起水封及冷却的作用。
后开门式结构的优点是检修方便，既不用拆卸泵体，管路和电动机，只需拆下加长；联轴器的中间连接件，就可以退出转子部件进行维修。叶轮。轴和滚动轴承等为泵的转子，托架支承着泵的转子部件，滚动轴承承受泵的径向力和未平衡的轴向力。
