多级泵的轴向力的平衡措施及产品配件推荐：
发布时间：2015-11-25 14:57:38 来源：海坦泵业 点击次数：2897

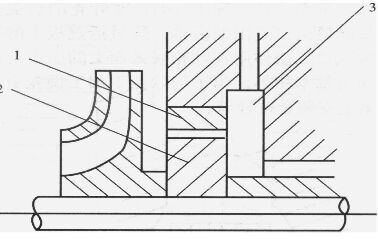

采用平衡鼓:
平衡鼓是装在未及叶轮后的一个圆柱跟随泵轴一起旋转。平衡鼓装置，只能平衡轴向力，不能限制转子的位置，且在工况变动时转子会规律的串动，造成残余不平衡力，因此装有平衡鼓的离心泵，必须加装止推轴承。
采用这种平衡方法可以减小轴封的压力，其缺点是容积损失增加（平衡孔的泄漏量一般为设计流量的2~5%）。另外，经平衡孔的泄漏流与进入叶轮的主液流相冲击，破坏了正常的流动状态，会使泵的抗汽蚀性能下降。为此，有的泵体上开孔，通过管线与吸入管连通，但结构变得复杂。
采用上述平衡方法，轴向力是不能达到完全平衡的，剩余轴向力需由泵的轴承来承受。用平衡孔平衡轴向力的结构使用较广，不仅单级离心泵上使用，而且多级离心泵上也使用。但由于轴向力不能完全平衡，仍需设置止推轴承，且由于多设置了一个口环，因而泵的轴向尺寸要增加，因此仅用于扬程不高，尺寸不大的泵上。
轴、轴套:
轴是传递扭矩（机械能），使叶轮旋转的部件。它是一端通过联轴器与电动机轴相连，另一端支承着叶轮作旋转运动，轴上装有轴承、轴向密封等零部件。泵轴一般阶梯型，叶轮轴向定位用轴套，，径向定位用键。泵轴一般用35#或45#刚制造，大功率高压泵或强腐蚀介质泵轴用40Cr等合金钢1Crl8Ni9/.1Crli9Ti等不锈钢。
泵的结构图：

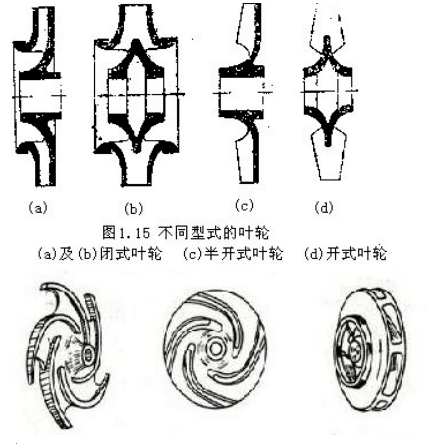

泵的叶轮型式：
多级泵产品用途：
多级泵供输送清水或物理及化学性质类似于清水的其它液体之用。介质温度不大于80℃，它适用于矿山排水和工厂、城市建筑供水，远距离输水等场合。
