IH化工泵可做双端面机封和单端面机封两种型式要求;

发布时间:2015-10-22 15:53:36 来源:海坦泵业 点击次数:2429

 不锈钢化工离心泵

    泵的轴封型式:
填料密封:泵盖内设有填料函,采用软填料密封,填料函内可通入有一定压力的水,供密封冷却,润滑、清洗用。
机械密封:单端面机械密封和双端面机械密封两种型式,密封腔内通入一定压力的水,冲洗磨擦两端面,同时起冷却作用。
    泵的密封型式采用填料密封或机械密封,由用户根据需要适用,同时根据需要允许采用适合于ISO3069规定的密封空腔尺寸和其他结构的轴封型式,如带波纹管的机械密封和付叶轮密封等等。
    IH型化工泵输送介质温度为-20℃~105℃,需要时采用双端面密封冷却装置,可输送介质温度为20℃~+280℃。适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。

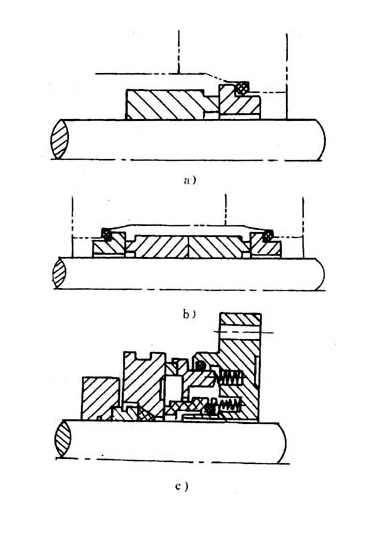

     由一对密封端面组成的为单端面密封(见图29.7-7a),由二对密封端面组成的为双端面密封(见图29.7-7bc)。单端面密封结构简单,制造、安装容易,一般于介质本身润滑性好和允许微量泄漏的条件,是常用的密封型式,当介质有毒、易燃、易爆以及对泄漏量有严格要求时,不宜使用。


       双端面密封有轴向双端面密封和径向双端面密封。沿径向布置的双端面密封结构较轴向双端面密封紧凑。双端面密封适用于介质本身润滑性差、有毒、易燃、易爆、易挥发、含磨粒及气体等。

  轴向双端面密封有面对面或背靠背布置的结构,工作时需在两对端面间引入高于介质压力0.05~0.15MPa的封液以改善端面间的润滑及冷却条件,并把介质与外界隔离,有可能实现介质“零泄漏”。
化工泵性能曲线图

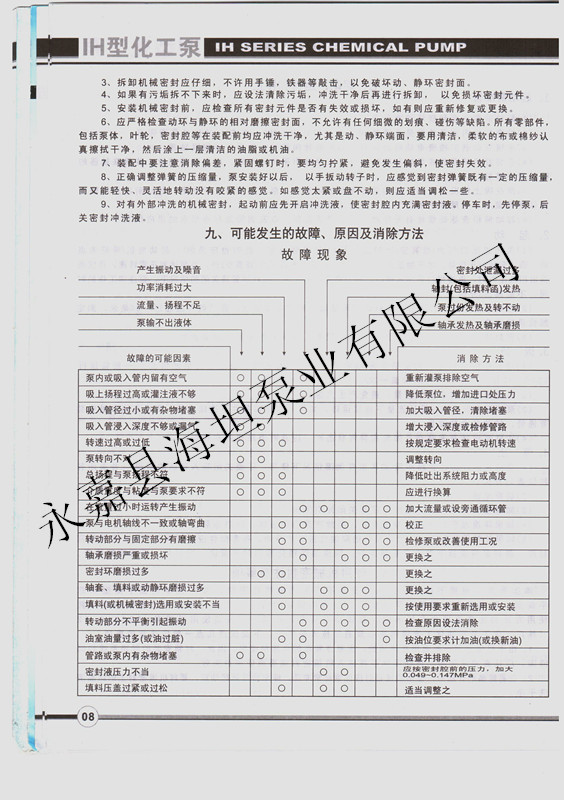

化工泵可能发生的故参考表

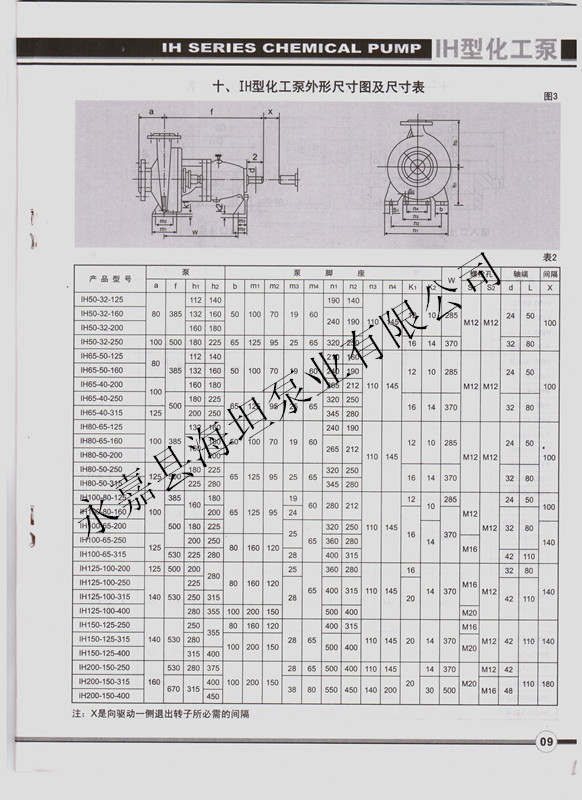

化工泵外形尺寸图(1)

化工泵外形尺寸图(2)

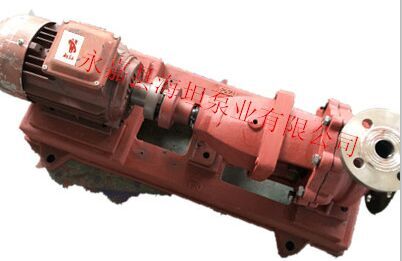

IH不锈钢化工泵单面机封产品实物图片

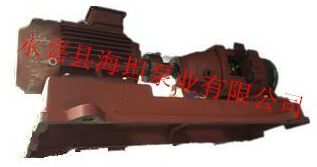

IH不锈钢化工泵双端面机封产品实物图片
