水力喷射器与蒸汽喷射器结构的不同及参数
发布时间：2014-8-6 15:02:05 来源：海坦泵业 点击次数：3635
【W型水力喷射器】性能参数：
|
型号规格 |
蒸发量 |
真空度 |
扬程 |
流量 |
配套多级水泵型号 |
|
L/H |
Mpa |
M |
m3/h |
||
|
W-100L |
100 |
0.097(680-720) |
45 |
18 |
50D8×5 |
|
W-200L |
200 |
0.097(680-720) |
45 |
18 |
50D8×5 |
|
W-300L |
300 |
0.097(680-720) |
45 |
18 |
50D8×5 |
|
W-400L |
400 |
0.097(680-720) |
45 |
18 |
50D8×6 |
|
W-500L |
500 |
0.097(680-720) |
45 |
32 |
80D12×4 |
|
W-600L |
600 |
0.097(680-720) |
45 |
32 |
80D12×4 |
|
W-700L |
700 |
0.097(680-720) |
45 |
32 |
80D12×4 |
|
W-800L |
800 |
0.097(680-720) |
50 |
32 |
80D12×5 |
|
W-900L |
900 |
0.097(680-720) |
50 |
32 |
80D12×5 |
|
W-1000L |
1000 |
0.097(680-720) |
50 |
32 |
80D12×5 |
|
W-1200L |
1200 |
0.091(680-650) |
50 |
32 |
80D12×6 |
|
W-1500L |
1500 |
0.091(680-650) |
50 |
108 |
125D25×2(4BA12) |
|
W-1800L |
1800 |
0.091(680-650) |
50 |
108 |
125D25×2 |
|
W-2000L |
2000 |
0.091(680-650) |
50 |
108 |
125D25×3 |
|
W-3000L |
3000 |
0.091(680-650) |
50 |
108 |
125D25×4(150D30×2) |

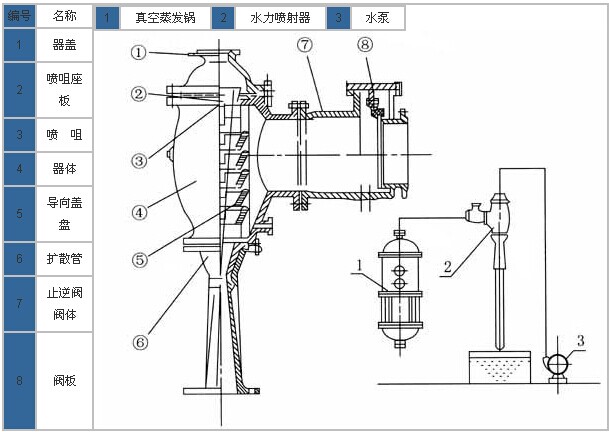

【W型水力喷射器】结构图：

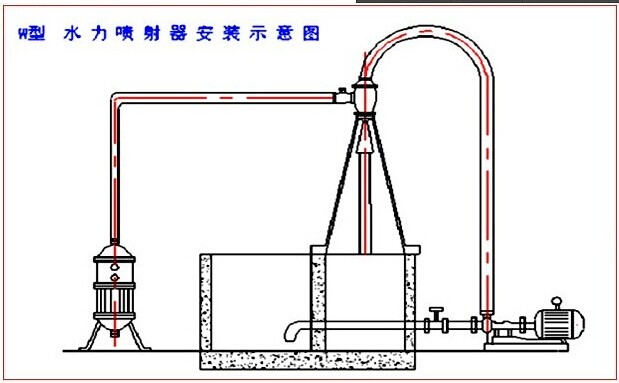

【W型水力喷射器】安装示意图：
【ZS型蒸汽喷射器】性能参数：
|
型 号 |
蒸发量 |
排气量 |
工作水压 |
耗气量 |
汽压 |
电机水泵 |
|
ZS-60L |
755 |
60 |
3 |
40 |
3 |
3BA-9 |
|
ZS-80L |
755 |
80 |
3 |
40 |
3 |
3BA-9 |
|
ZS-100L |
755 |
100 |
3 |
40 |
3 |
3BA-9 |
|
ZS-120L |
755 |
120 |
3 |
40 |
3 |
3BA-9 |
|
ZS-130L |
755 |
130 |
3 |
45 |
3 |
3BA-9 |
|
ZS-150L |
755 |
150 |
3 |
45 |
3 |
3BA-9 |
|
ZS-180L |
680 |
180 |
4 |
50 |
4 |
4BA-12 |
|
ZS-230L |
680 |
230 |
4 |
60 |
4 |
4BA-12 |

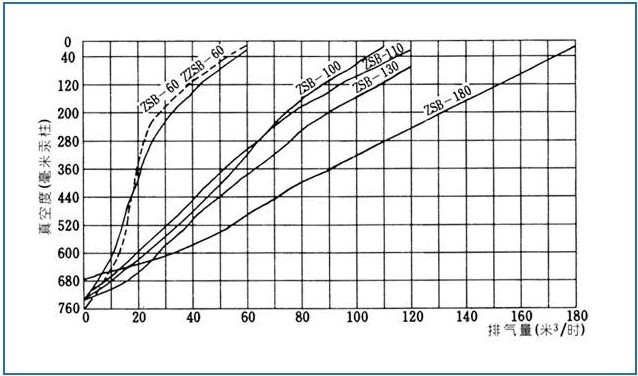

【ZS型蒸汽喷射器】性能曲线图：

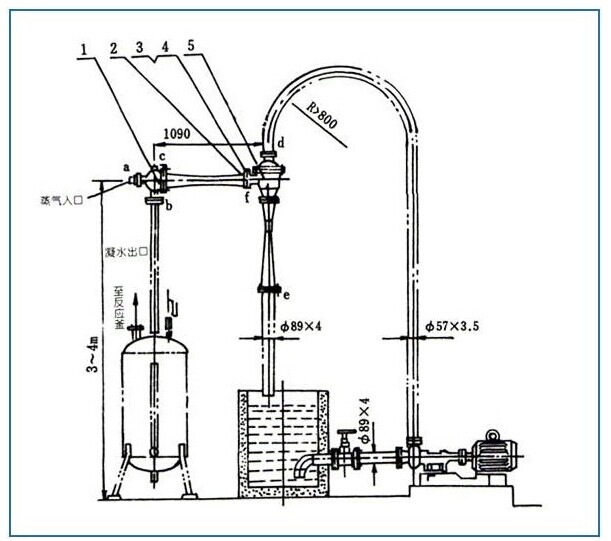

【ZS型蒸汽喷射器】安装示意图：
【ZS型蒸汽喷射器】接管表：
|
序号 |
规格 |
连接法兰标准号 |
紧密面形式 |
用途 |
|
a |
G3/4” |
—— |
丝扣 |
蒸汽进口 |
|
b |
φ2” |
—— |
凹凸 |
气体进口 |
|
c |
M20×1.5 |
—— |
丝扣 |
真空表接口 |
|
d(e) |
φ50（φ80） |
HG5010-58 |
平面 |
水进（出）口 |
