海坦牌注水泵站工艺流程

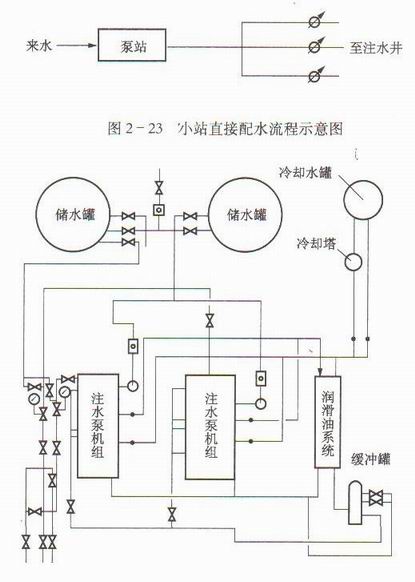

注水站工艺流程为：来水井站-计量-水质处理-储水罐-进泵加压-输出高压水，如图2-24所示。
站内流程：来水经低压水表计量不少于两座储水罐。每座注水站应设置大用水量4-6h计算。

距离水源较远，供水量不能正常供给水时，其容量可适当增大，

然后靠储水罐的水源灌位的自压或经供水泵加压至高压注水泵进口。
注水站是由储水罐、供水管网、注水泵房、泵机组，高低压阀组、供电配电、

润滑油系统和冷却系统几部分组成。其按系统可分为：


图2-23 小站直接配水流程示意图


供水系统：包括水罐、供水网管、阀组进口过滤器、加压泵高压水管网及阀组。
供配电系统：包括电动机、高低压配电柜、星点柜、供电电缆等。
冷却系统：风冷包括进风和排风筒等：水冷包括水泵、水表、阀和管线、冷却器等。
润滑油系统：包括储油箱、滤油机、油泵、冷却器、管线、阀门和压力表等。
排水系统：包括水池、水泵和管线阀门等。
采暖系统：包括热水炉，散热器和管线阀门等。
