海坦牌生产不锈钢离心泵

随着管道值饮水工程的发展，其规模已从建筑小区扩展到城市的一个大区，甚至整个城镇。我国已有整个县城统一的管道饮水的工程实例。输送直饮水的泵一般采用不锈钢离心泵。即有卧式的：即有单极的又有多级的。

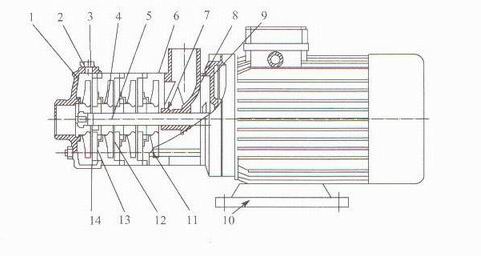

图2-92为卧式不锈钢多级离心泵示意图，其为端部（轴向）进水，径向出水。由于生产厂家不同，其流量和扬程范围有所不同。一般而言，流量不大于30m3/h，扬程不大于60-70m.其型号卧式不锈钢单极离心泵，其流量范围为0-25m3/h，扬程范围0-67m,其型号意义说明如下：

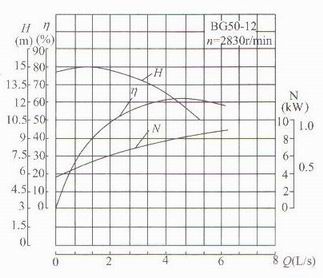

图2-91BG型管道泵性能曲线

泵型：MHI1604
MHI-卧式不锈钢单极离心泵：
16----额定流量，m3/h：
04----叶轮级数。


1--进水体：2----堵头：3---轴：4--叶轮：5---轴：6出水导叶：
77-------出水体：8-----机械密封：
9------单极端盖：10---底座：11---拉杆：
12---导叶：13---支撑导叶：14---叶轮隔套：


图2-90为立式不锈钢多级离心泵示意图，其结构类似前述管道泵，不同生产企业其流量和扬程范围有所不同。但*大流量可达200m3/h,扬程可达300余米。如wilo-MVl型立式不锈钢多级离心泵，其流量范围0·150m3/h，扬程范围0-230m，其型号意义如下：
泵型：MVl9505
mvl--立式不锈钢多级离心泵：
95----额定流量（m3/h):
 05---叶轮级数。
