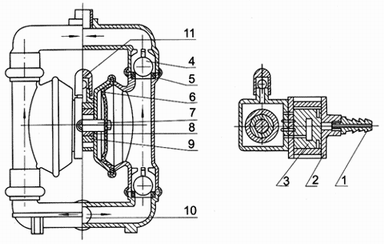

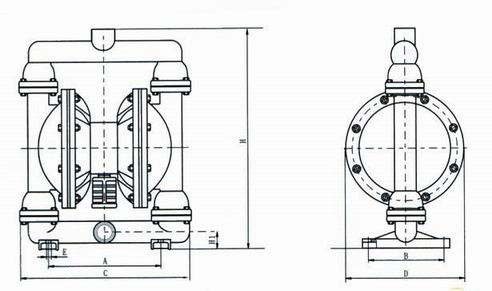

海坦牌气动隔膜泵工作原理,隔膜泵工作原理图





气动隔膜泵连接压缩空气后，气阀控制压缩空气推动膜片1，向右移动，同时膜片会挤压右膜腔室中的介质从而将介质排出泵腔。膜片不仅起输送介质的作用，同时在气动隔膜泵腔中起隔离压缩空气和介质。当一个膜片被压缩空气推向远离中间体时，与此同时通过连杆链接的另外一个膜片移向中间体=其中，处于高压中的连杆其作用是连接位于两个模腔室中的膜片。当膜片2移向中间体时，膜片后面的高压空气通过阀门的换向通过消音器被迫排放到外界。当膜片2移向中间气阀时，气动隔膜泵入口产生真空并通过大气压力将介质压八泵的进口中。此时，气动隔膜泵的进口阀球会被抬高而离开阀座，保证介质很轻松的通过进口管路而充八泵腔中。





当膜片1位于高压空气下时，膜片1随着冲程慢慢的移动到*大位置。同时，通过气阀控制压缩空气慢慢充人膜片2后面的空间。此压缩空气势必将推动膜片2慢慢远离中间体，通过连杆的连接，膜片1开始移向中间体。，膜片2将挤压膜腔室中介质并通过水力作用在进口处的阀球上，使得阀球和阔座的接触后而封闭进口管路。同时，同样的水力作用在出口处球阀上并提升球阀，打开出口管路。另侧的出口处球阀因压力的作用而关闭，进口处的球阀同样因压力的作用而打开，液体也就被吸入泵腔室内。

当一个冲程完成后，通过气阀的换向使得膜片1后面再次被充人压缩气体，同时膜片2开始移向中间体，膜片2后面的气体也开始通过气阀及消音器排向外界。
