永嘉县海坦四类密封性分析

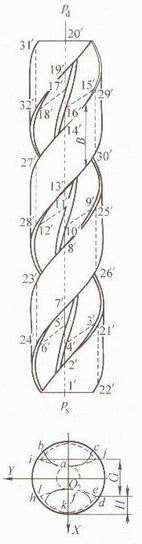

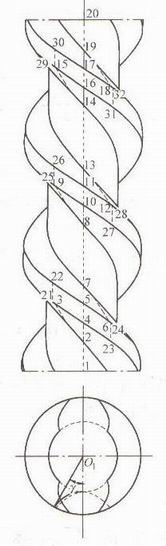

类密封性是指共轭的螺杆螺旋型面的啮合线在螺杆螺旋横截面上的投影啮合线连续，在理论上啮合线能将相邻的螺旋槽有效地隔开。这是排出腔和吸入腔完全隔开的必要条件。类密封性也就是在本章第二节中提到的对螺杆螺旋齿形曲线的要求。不锈钢三螺杆泵理论螺旋型面的啮合线形状如图3-3所示。采用摆线齿形曲线就是为了得到圆弧形的啮合线。这在本章第二节已论证过，在理论上是安全符合类密封性的要求。从图3-13绘制的螺杆螺旋啮合的密封线可以看出：互相啮合的螺杆螺旋接触线能将螺旋槽隔成互不相同的两部分。从动螺杆的螺旋棱边6-7和8-9；和主动螺杆螺旋型面上的6-7和8-9相接触，从动螺杆螺旋型面齿顶圆表面的接触线7-8和主动螺杆螺旋型面齿根圆表面7-8相接触，这样就使主动螺杆的螺旋槽以接触线5-6-7-8-9和从动螺杆上的6-7-8-9-10分隔成互不相通的两部分空间。这些接触线即为螺杆螺旋啮合的密封线，它们在螺杆螺旋面上都是连续的，而且每隔半个导程（即一个螺距）重复出现。因此，在理论上螺杆螺旋互相啮合时，这些密封线能将螺旋槽分割成互不相通，即互相密封的两部分。摆线齿型啮合的密封线在横截面上的投影为圆弧形，故完全符合类密封性的要求。
