不锈钢离心泵的工作原理装置

其工作原理是:液体首先被灌满泵壳和叶轮内，动力机通过泵轴带动叶轮旋转时，叶片就带动叶片间流道中的液体作圆周运动，液体在离心力的作用下，以较大的速度和较高的压力，沿着叶片间的流道，从叶轮中心向外缘运动，并通过蜗壳和扩散管流向排出管。由于液体不断被排出，在泵壳内叶轮中心和吸入管内形成真空，吸入池中的液体在大气压或液罐内压力的作用下，源源不断地流进吸入管和叶轮中心，然后又在离心力的作用下被甩出，从而使泵形成连续的吸入和排出过程，不断地排出高能量的液体。蜗壳则收集从叶轮中高速流出并具有一定压力的液体，并引向扩散管和排出管;扩散管的过流断面是逐渐增大的，起着降低液体流速和进一步增加液体压力的作用。

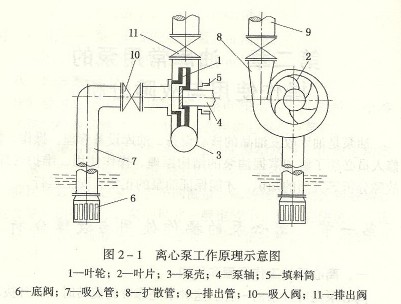

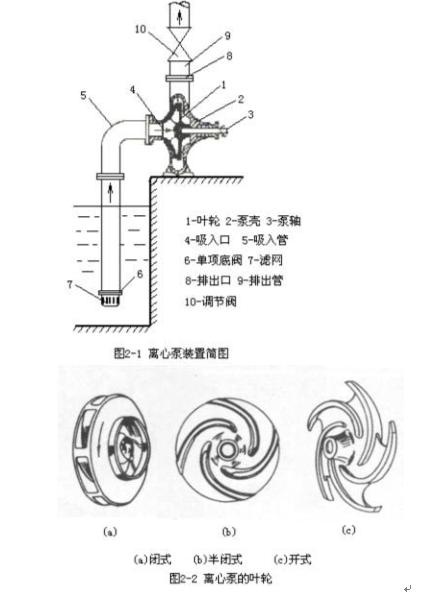

现以单级离心泵为例说明离心泵的工作原理。图2—1是简化了的离心泵工艺系统，它由离心泵、吸人和排出管、底阀、扩散管等组成。离心泵主要由叶轮、叶片、泵壳、泵轴、填料筒等组成。
