系统工艺流程

一般工艺流程：由泵站储水罐来水，经过过滤器入口阀、流量计管线、入口减震器（专利产品）、大小头）、前置增压泵、大小头、减震器（专利产品）、管线、阀（有时无）、管线进入注水泵入口，经注水泵及其出口、单位向阀、出口阀、经管线进入汇管。
有时需要PCP前置增压泵一拖一（可带2个注水泵），使用时进行切换，其工艺流程如图6-25所示，由于一个要去注水泵的管线长，一定要固定好，并加入防震器，否则会系统振荡
如果是对旧泵站进行PCP改造，可以保留原注水泵入口阀门及管线，在注水泵入口处上接入增压泵调控系统，见图6-26，该图是典型的平面布置图。
安装平面布置
1平面设计资料和原则
增压泵机组安装位置就设备的外形，与注水泵前后位置、上下为差，注水的输入和刘向为依据。

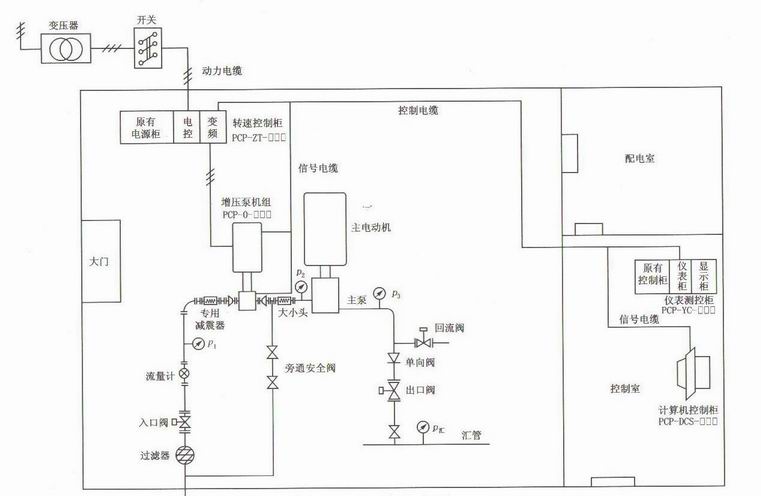

图6-25PCP系统平面布置图

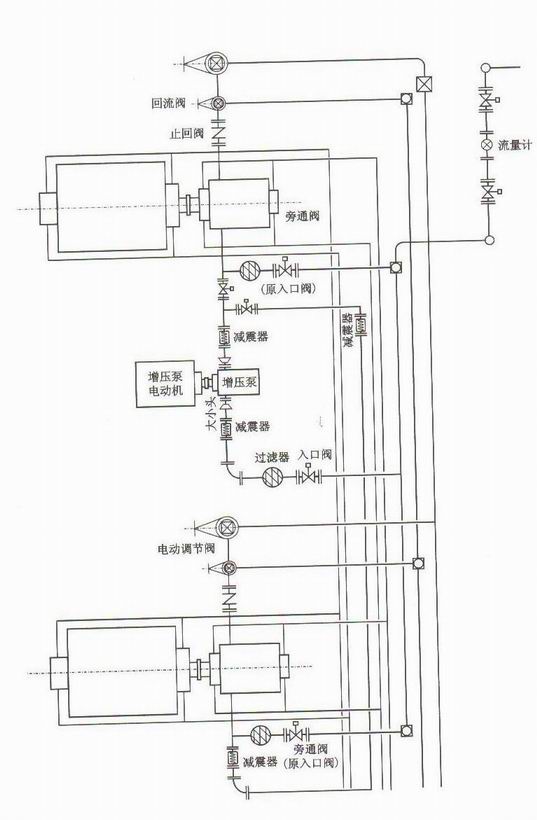

图6-26  PCP注水泵站系统工艺流程（一拖一）

见图6-26PCP注水泵站系统机组靠近注水泵，转速控制器，安装在现场，与增压泵机组靠近，并且通风良好、无热源、无扰源的地方，仪表测控柜及CPC盘（可选件）放入中控室。
