机械密封的分类

1推压型和非推压型密封
（1） 推压型密封 指辅助密封沿轴或轴套机械推压来补偿密封面磨损的机械密封，通常就是指弹簧压紧式密封，如图1-8所示。（2）非推压型密封  辅助密封固定在轴上的机械密封，通常为波纹管密封，如图1-9所示。

图1-8  推压型机械密封                                              图1-9   非推压型机械密封

推压型密封盒非推压型密封特点的比较见表1-11.

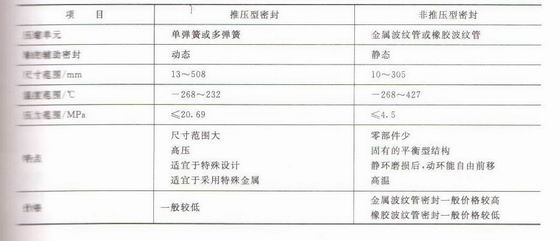

表1-11  推压型密封和非推压型密封特点的比较

2.平衡型和非平衡型密封

（1） 载荷系数K 载荷系数K是指密封流体压力作用在补偿环上，使之对于非补偿环趋于闭合的有效作用面积与密封环带面积之比。


内装式密封


外装式密封


中式    d2—密封环带外径：
            d1---密封环带的内径：
             db---密封的平衡直径，见图1-10图 1-12.

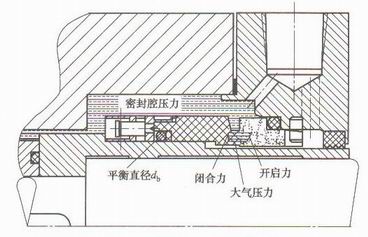

图1-10 内装式平衡型机械密封

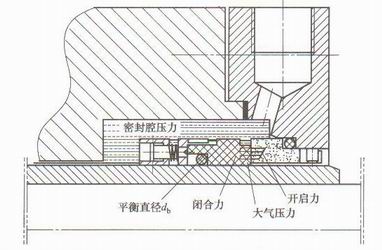

图1-11  内装式平衡型机械密封


（2） 端面比压pc  端面比压pc是指作用在密封环带上单位面积上净剩的闭合力。


Pc=pc+(K—λ)


式中  pc—弹簧比压：
   λ—反压系数密封端面间流体膜平均压力pm与密封流体压力p的比值，对于水，λ=0.5.

(3)平衡型和非平衡型密封  载荷系数K＞1，密封为非平衡型密封，如图1-12所示。

非平衡型密封当压力大于一定的限度，密封面间的液膜就会被挤出。在丧失液膜润滑及高负荷的作用下，密封端会很快损坏，因此非平衡型一般可以用于低压，但对润滑性能差、低沸点、易气化介质及高速工况，即使在低压下，也因选用平衡型密封。
载荷系数K＜1，密封为平衡型密封，如图1-11、图1-12所示，平衡型密封能用于各种压力场合。

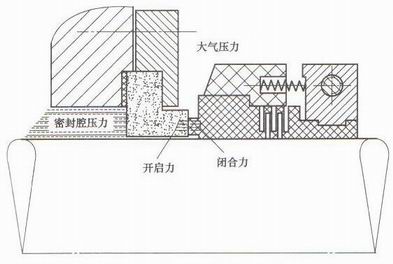

图1-12  外装式平衡型机械密封


3单密封、无压双密封和有压双密封
（1） 单密封  只有一对摩擦副，结构简单，制造、拆装容易，一般只需设置冲洗冷却系统，不需要外供封液系统。如图1-12所示。
