浙江永嘉县往复泵的瞬时流量和流量不均匀系数

国标往复泵的流量曲线见图2-47.从图中可看出，液缸数越多，合成的瞬时流量Q越均匀，但液缸数太多，往复泵的结构复杂，制造和维护困难。因此通常采用双缸双作用、三缸单作用、单缸单作用和单缸双作用泵。

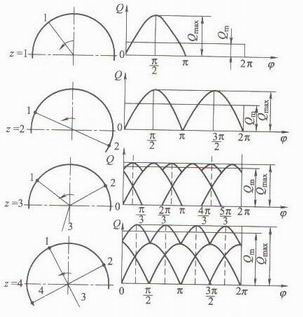

图2-47  往复泵的流量曲线 ￠—曲柄转角：z－液缸数：Q－瞬时流量：Qmax—平均流量

流量不均匀系数  流量不均匀系数是衡量流量脉动程度的指示，通常用＆Q1和＆Q2两个量表示。





往复泵瞬时流量不均匀系数＆Q1、＆Q2与缸数、作用数、  有关，见表2-8、表2-9。

一、 国标往复泵的工作原理和结构

（1） 往复泵的结构 往复泵由液力端和动力端组成，液力端直接输送液体，把机械能转换成液体的压力能：动力端将原动机的能量传给液力端

动力端由曲轴、连杆、十字头、轴承和机架等组成。液力端由液缸、活塞（或柱塞）、吸入阀和排除法、填料函等组成。

（2） 往复泵的工作原理  如图2-46所示，当曲柄以角速度ω逆时针旋转时，活塞向右移动时，液缸容积增大，压力降低，被输送的液体在压力差的作用下克服吸入管路和吸入阀等阻力损失进入到液缸。当曲柄转过180°以后活塞向左移动，液体被挤压，液缸内液体压力急剧增加，在这以压力作用下吸入阀关闭而而排出阀被打开，液缸内液体在压力差的作用下被排送到排出管中去。当往复泵的曲柄以角速度ω不停地旋转时，往复泵就不断地吸入和排出液体。

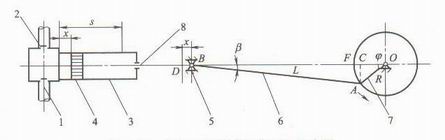

图2-46  单作用往复泵工作原理示意图

1-吸入阀：2-排除阀：3液缸：4-活塞：5-十字头：6-连杆：7-曲轴：8-填料函
