国标离心泵的主要功能零部件

离心泵的叶轮是使液体获得能量的主要部件。其形式有闭式、半开式及开式三种，如图3-10所示，



通常有铸造加工而成。闭式叶轮有前盖板、后盖板，叶片与 轮毂等组成。半开式叶轮无前盖板开式叶轮无前后盖板，叶轮中的叶片有圆柱形（单向弯曲）和扭曲型（双向弯曲）之分。闭式叶轮的平面投影如图3-11所 示。叶轮流道面积要求变化均匀，流道中心是切圆形的连线。叶轮结构如图3-12所示。

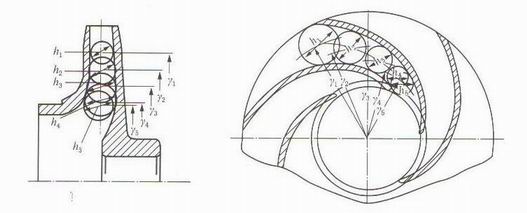

图3-11   叶轮平面投影图

泵轴：

泵轴是传递功率和力矩的主要零件，，悬臂泵的叶轮装在轴的一端，另一端装支承。中小型多级泵一般采用用平轴，叶轮滑配的轴上，用短键传力，如D300泵泵轴，大型泵有的采用阶梯轴，叶轮用热套法装在轴上，叶轮与泵轴间无间隙，不会轴间窜水或冲刷，但拆装比较困难，如OK5F37泵泵轴。

泵轴与叶轮等组装在一起后，用锁紧母固定，成为高速旋转的转子。在泵组装前要进行小装，检查转子各位的径向跳动量，如果过大，泵在运行中就容易产生振动和研磨，应该设法消除，对于分段多级泵，需对转子部件做组装检查并进行动平衡检验：对于悬臂泵，需对托架部件做组装检查，其装配图如图3-13、图3-14所。

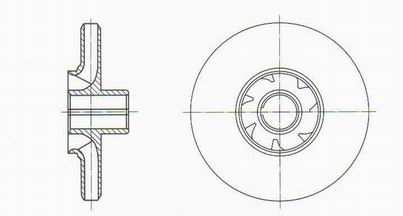

图3-12  叶轮结构图

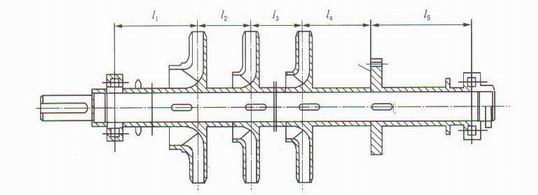

图3-13   分段式多级泵转子装配图

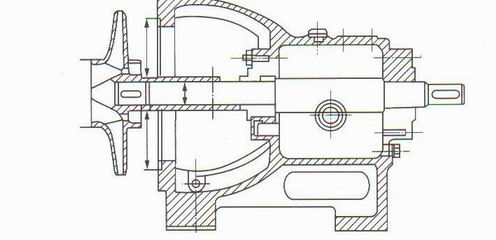

图3-14   悬臂式托架部件组装图

吸入室

吸入室的作用是将吸入室、环形吸入室管中的液体均匀地似*小的流动损失引入叶轮。吸入室有三种：锥形吸入室、螺旋形吸入室。

锥形吸入室如图3-15所示。其末端圆滑地度过到叶轮入口直径，锥度7°~18°,它能在叶轮入口前造成不大的液流加速度，使叶轮前流速均匀，流动损失很小。小型单吸单级悬臂式离心泵多采用此种结构。圆环形吸入室如图3-16所示。吸入流道过流面积逐渐缩小，圆环中液流速度略小于叶轮入口速度，以保证液体进入叶轮时有一个不大的加速度。这种吸放室结构简单，轴向尺寸短，但液体进入叶轮时有冲击和旋流损失，常用在单吸分段式多级离心泵中。

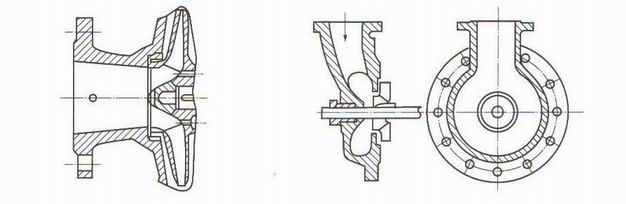

图3-15 锥形吸入室                                      图3-16  圆环型吸入室

螺旋形吸入室如图3-17所示，其优点是液体进入叶轮流动情况较好，速度比较均匀，但液体进入叶轮前已有预旋，对比转数大的泵，扬程损失比较明显，双吸单吸泵和和水平中开式多级泵一般采用此种结构。

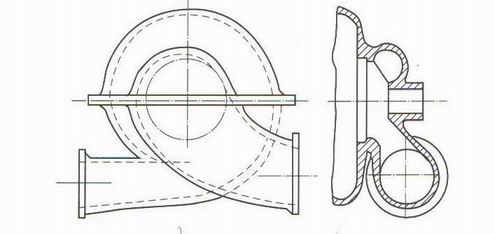

图3-17   螺旋形吸入室
