水泵的密封知识

1.离心泵的叶轮密封

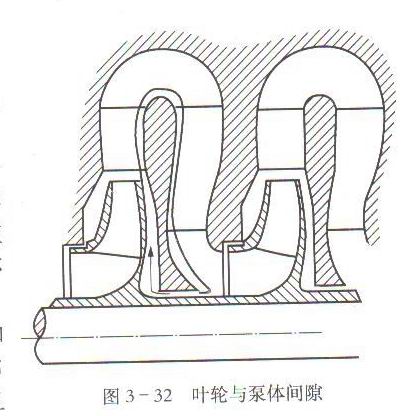

离心泵工作时，叶轮在泵体中旋转，二者间必须保持一定得间隙，如图3-32所示。就叶轮入口处而言，如果其外环与泵体间的间隙过大，就会导致容积效率显著降低。因此，应该选择合适的密封断面和形状，增加液体流动阻力，使得由高压腔到吸入口的漏失量*小，同时又能保证较高的寿命。这类密封称做叶轮密封或扣环密封。

叶轮密封填充的结构形式很多，其示意图如图3-33所示。其中，图3-33（a)是平式口环密封结构，特点是结构简单，但漏失量大，且漏失液会冲向吸入口，造成液流漩涡，降低水力效率，一般只在低扬程泵中采用。图3-33（b)是直角式密封结构，其漏失量较小，主要是漏失液流自径向间隙流入轴向间隙时，由于轴向间隙显著增大，而使流速下降，因而造成的漩涡小。图3-33（c),(d),(e)是迷宫式密封，特点是对液流阻力大，泄露量小，但结构复杂，且容易引起转子自振，一般不宜用于高压，超高压水泵中。图3-33（f)要阶梯型密封，它是在环形密封间曾设了一个小室，增加了一个出口损失和一个进口的损失，从而使流动阻力增加，泄流量较小，其优点是工作平稳，在高压泵中广泛应用。图3-33（g)是在动表面上开螺旋沟槽密封，其螺纹方向叶轮转动方向一致。当叶轮转动时，由于液体的惯性和粘性作用，阻碍液体向泄漏方向流动。适用于泵送粘性液体，缺点是制造较复杂，容易磨损。

为了保护泵体和叶轮，密封大多做成可拆式的环，磨损后换去密封环，泵体和叶轮可照常使用。
